Rotex RKHBX016BA Installationsanleitung Seite 133

1 2 3 4 5 8
M
7 16
10 11
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
4 Pompe
5 Vanne d'arrêt
6 Collecteur (non fourni)
7 Vanne d'arrêt
8 Vanne à 3 voies
motorisée (fournie avec
le ballon d'eau chaude
domestique)
9 Surchauffage

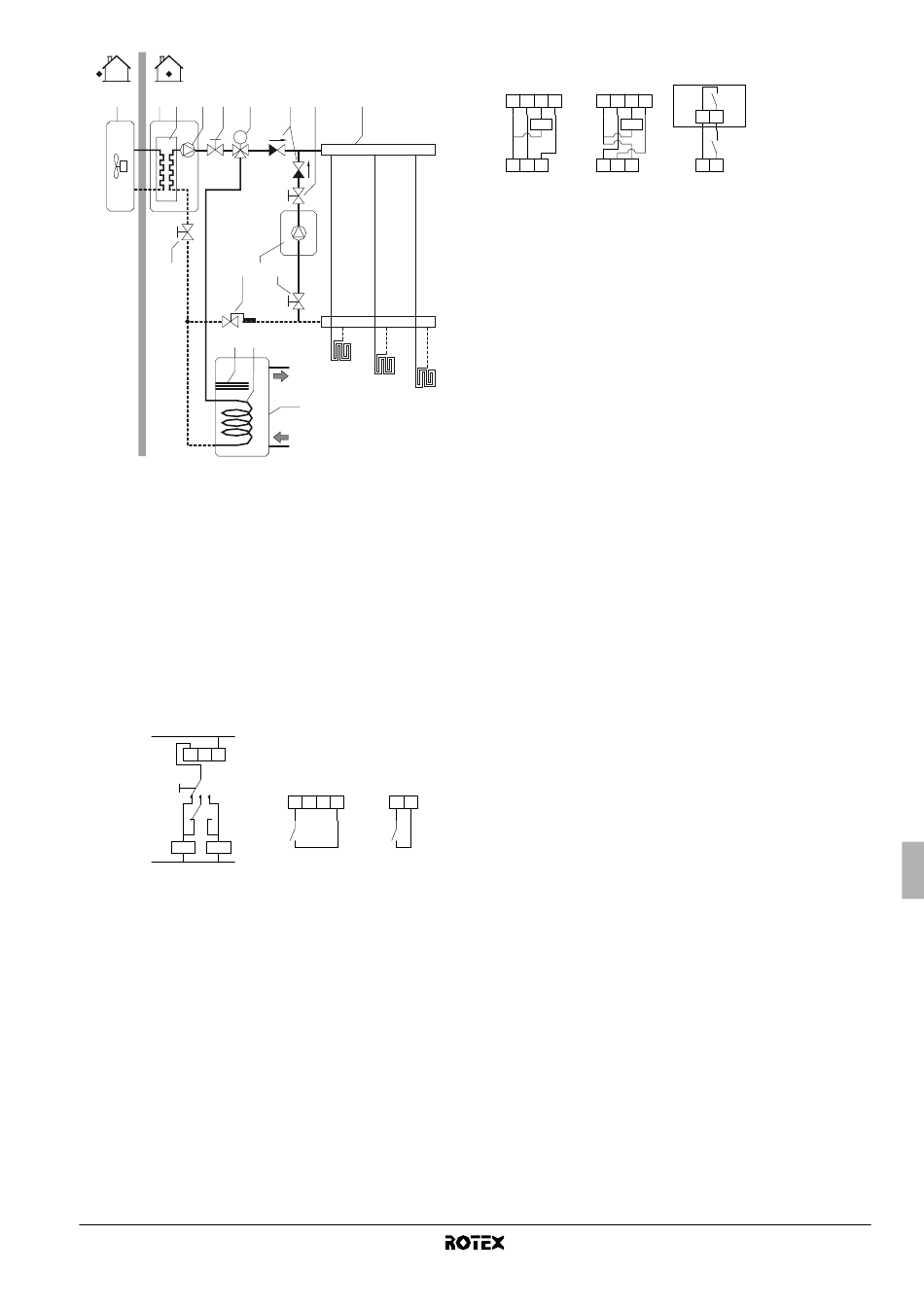

Configuration de câblage sur place A
L
H Com
RKHB*/auto / Boiler
A
K1A K2A
N
Boiler Entrée de thermostat de chaudière
thermostat input
A Contact auxiliaire (normalement fermé)
H Thermostat d'ambiance de demande de chauffage
(option)
K1A Relais auxiliaire pour activation de l'unité RKHB*
(non fournie)
K2A Relais auxiliaire pour activation de la chaudière
(non fourni)
RKHBH/X016BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54226-1A
18 17 6
15 17
FHL1
FHL2
FHL3
12
10 Serpentin d'échangeur
de chaleur
11 Ballon d'eau chaude
domestique (option)
15 Chaudière (non livrée)
16 Aquastat (non fourni)
17 Vanne d'arrêt
(non fournie)
18 Clapet anti-retour
(non fourni)
FHL1...3 Boucle de chauffage
dans le sol (non fournie)
RKHB* Boiler
thermostat input
X2M
1 2 3 4 X Y
K1A K2A
Configuration de câblage sur place B
RKHB* RKHB*
X2M X2M
1 2 3 4 1 2 3 4
K1A K1A
H C C H
Com Com
RKRTR* RKRTW*
Boiler Entrée de thermostat de chaudière
thermostat input
C Thermostat d'ambiance de demande de
refroidissement (option)
H Thermostat d'ambiance de demande de chauffage
(option)
Com Thermostat d'ambiance commun (option)
K1A Relais auxiliaire pour activation de l'unité de
chaudière (non fourni)
KCR Signal de permission pour chaudière auxiliaire
Utilisation
■
Configuration A
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner en
fonction de la position du contact auxiliaire (A).
■
Configuration B
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner en
fonction de la température extérieure (statut du "signal de
permission pour chaudière auxiliaire").
Lorsque la permission est donnée à la chaudière, le fonctionne-
ment du chauffage d'un volume par l'unité RKHB* sera coupé
automatiquement.
Pour plus de détails, voir le réglage sur place [C-02~C-04].
EKRP1HB*
KCR
X1 X2
K1A
X Y
Boiler
thermostat input
Manuel d'installation
7
