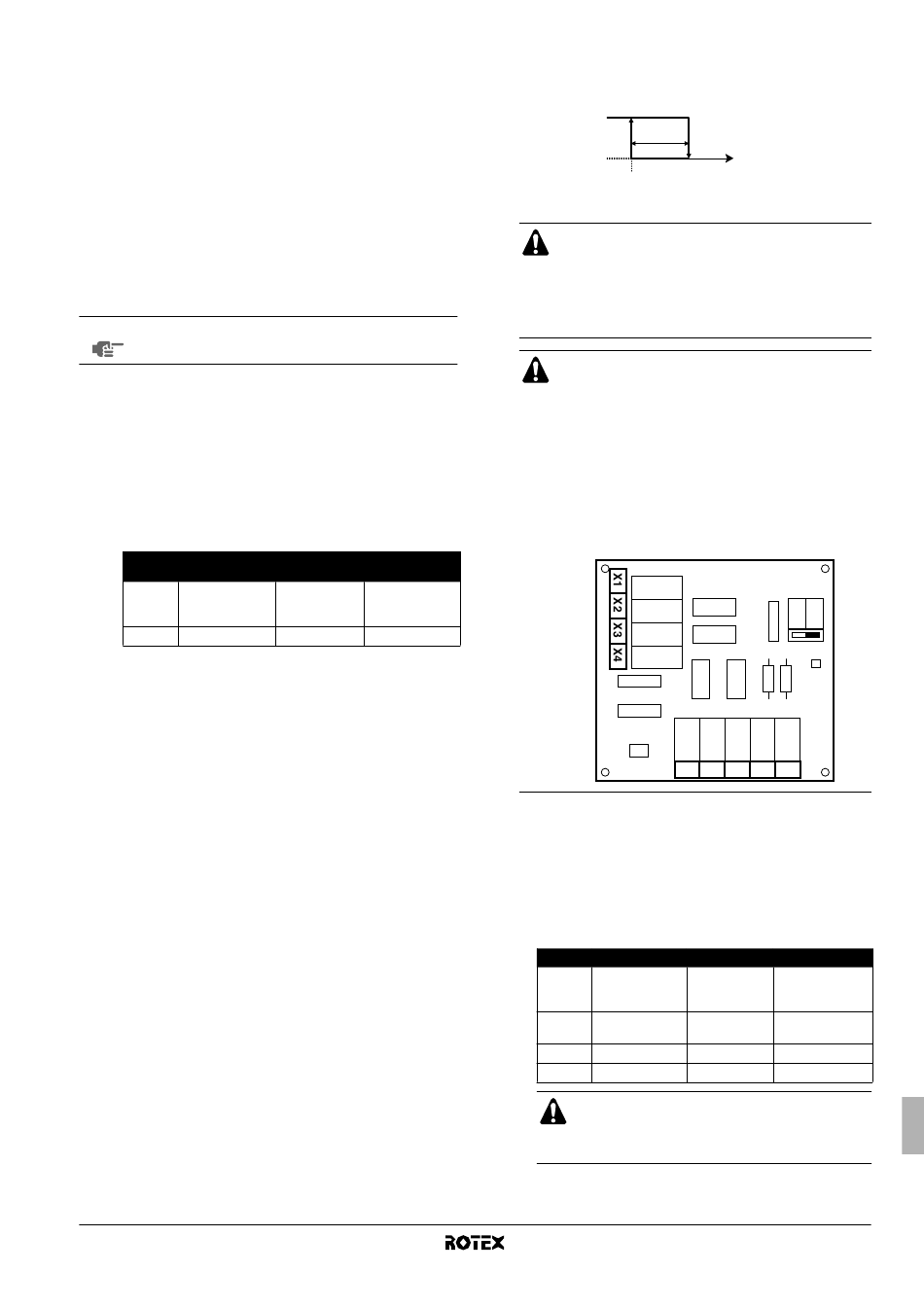

[A] Sessiz mod
Bu saha ayarı istenen sessiz modun seçimine imkan tanır. İki tane
sessiz mod vardır: sessiz mod A ve sessiz mod B.
Sessiz mod A'da, dış ünitenin tüm koşullar altında sessiz
çalışmasına öncelik verilir. Fan ve kompresör hızı (ve bu yüzden
performans), normal işletimdeki
sınırlandırılır. Bu bazı hallerde düşük performansla sonuçlanabilir.
Sessiz mod B'de yüksek performans gerektiğinde sessiz çalışma
geçersiz kılınabilir. Bu bazı hallerde, talep edilen performansı
karşılamak üzere dış ünitenin
sonuçlanabilir.
■ [A-00] Sessiz mod tipi: sessiz mod A (0) ya da sessiz mod B
(2) seçili olduğunu belirtir.
■ [A-01] Parametre 01: bu ayarı değiştirmeyin. Ön tanım
değerinde ayarlı olarak bırakın.
NOT Bahsedilenler dışındaki diğer değerleri ayarlamayın.
[C] EKRP1HB dijital I/O PCB ayarı
Alarm çıkış mantığı
■ [C-01] Alarm çıkış mantığı: EKRP1HB dijital I/O PCB'sindeki
alarm çıkışının matığını belirler.
[C-01]=0, bir alarm oluştuğunda alarm çıkışına güç gelecektir
(varsayılan).
[C-01]=1, bir alarm oluştuğunda alarm çıkışına güç
verilmeyecektir. Saha ayarı, bir alarmın saptanması ile ünite
enerjisindeki bir kesilmenin saptanması arasındaki farkın
ayırt edilmesine imkan tanır.
[C-01] Alarm
0 Kapalı çıkış
(varsa-
yılan)
1 Açık çıkış
İkisi birden çalışma
Sadece yardımcı kazanı bulunan
(dönüşümlü işletim, paralel bağlı). Bu fonksiyonun amacı —dış
sıcaklığa bağlı olarak— hacim ısıtmayı hangi ısıtma kaynağının
sağlayabileceğini/sağlayacağını belirlemektir, Rotex iç ünite veya
yardımcı kazan.
"İkisi birden çalışma" saha ayarı yalnız iç ünite hacim ısıtma işletimi
ve yardımcı kazan izin sinyali için geçerlidir.
"İkisi birden çalışma" fonksiyonu etkin kılındığında, dış sıcaklık "ikisi
birden çalışma AÇIK sıcaklığı" altına düştüğü ve yardımcı kazanın
izin sinyali etkinleştiği zaman hacim ısıtma işletimindeki iç ünite
otomatik olarak duracaktır.
"İkisi birden çalışma" fonksiyonu etkisiz kılındığında, tüm dış
sıcaklıklarda (çalışma aralıklarına bakın) iç ünite tarafından hacim
ısıtma yapılması mümkündür ve yardımcı kazanın izin sinyali her
zaman etkisiz kılınmıştır.
■ [C-02] İkisi birden çalışma statüsü: ikisi birden çalışmanın
etkin (1) ya da etkisiz (0) kılındığını belirler.
■ [C-03]
İkisi birden
düşüldüğünde yardımcı kazan izin sinyalinin etkinleşeceği
(kapalı, EKRP1HB üzerinde KCR) ve iç ünite tarafından
yapılan hacim ısıtmanın durdurulacağı dış sıcaklığı belirler.
RKHBH/X016BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54226-1A
hızın belirli bir yüzdesiyle
daha sessiz çalışmasıyla
Üniteye güç
Alarm yok beslemesi yok
Açık çıkış Açık çıkış
Kapalı çıkış Açık çıkış
kurulumlar için geçerlidir
çalışma AÇIK sıcaklığı: altına
■ [C-04] İkisi birden çalışma tepki gecikmesi: ikisi birden
çalışma AÇIK sıcaklığı ile ikisi birden çalışma KAPALI
sıcaklığı arasındaki sıcaklık farkını belirler.
İzin sinyali X1–X2 (EKRP1HB)
kapalı
[C-04]
açık
[C-03]
T Dış sıcaklık
A
İKAZ
İkisi birden çalışma fonksiyonu etkin kılındığında
uygulama 5'te belirtilen tüm kurallara uymayı ihmal
etmeyin.
Bu kurala uyulmaması
hasarlardan Rotex sorumlu olmayacaktır.
■
Dış ünitenin tek fazlı olması halinde, düşük dış
hava sıcaklığında ayar [4-03]=0/2 ile ikisi birden
çalışmanın birlikte gerçekleşmesi, kullanım sıcak
suyu yetmezliğine yol açabilir.
■
İkisi birden çalışma fonksiyonunun kullanım suyu
ısıtma modu üzerinde bir etkisi yoktur. Kullanım
sıcak suyu yine ve sadece iç ünite tarafından
ısıtılır.
■
Yardımcı kazanın izin sinyali EKRP1HB (dijital
I/O PCB) üzerindedir. X1, X2 kontağı etkin
kılındığında kapanır, etkisiz kılındığında ise açılır.
Bu kontağın şemadaki konumu için şekle bakın.
X2M
[D] İndirimli elektrik tarifesi güç kaynağı/Hava durumuna bağlı
yerel öteleme değeri
İndirimli elektrik tarifesi güç kaynağı
■ [D-00] Isıtıcıların kapatılması: Elelktrik şirketinin indirimli
elektrik tarife sinyali
kapatılacağını belirler.
[D-01]=1 veya 2 ve elektrik şirketinin indirimli elektrik tarife
sinyali alınıyorsa, aşağıdaki cihazlar kapatılacaktır:
[D-00] Kompresör
0 Zorunlu kapama
(varsa-
yılan)
1 Zorunlu kapama
2 Zorunlu kapama
3 Zorunlu kapama
[D-00] ayarlar 1, 2 ve 3 sadece indirimli elektrik
tarifesi güç kaynağı tipinin güç beslemesinin
kesintiye uğramadığı
anlamlıdır,
T
A
sonucunda doğabilecek
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
alındığında hangi ısıtıcıların
Yardımcı ısıtıcı Buster ısıtıcı
Zorunlu Zorunlu kapama
kapama
Zorunlu İzin verilir
kapama
İzin verilir Zorunlu kapama
İzin verilir İzin verilir
tipte olması halinde
Montaj kılavuzu
