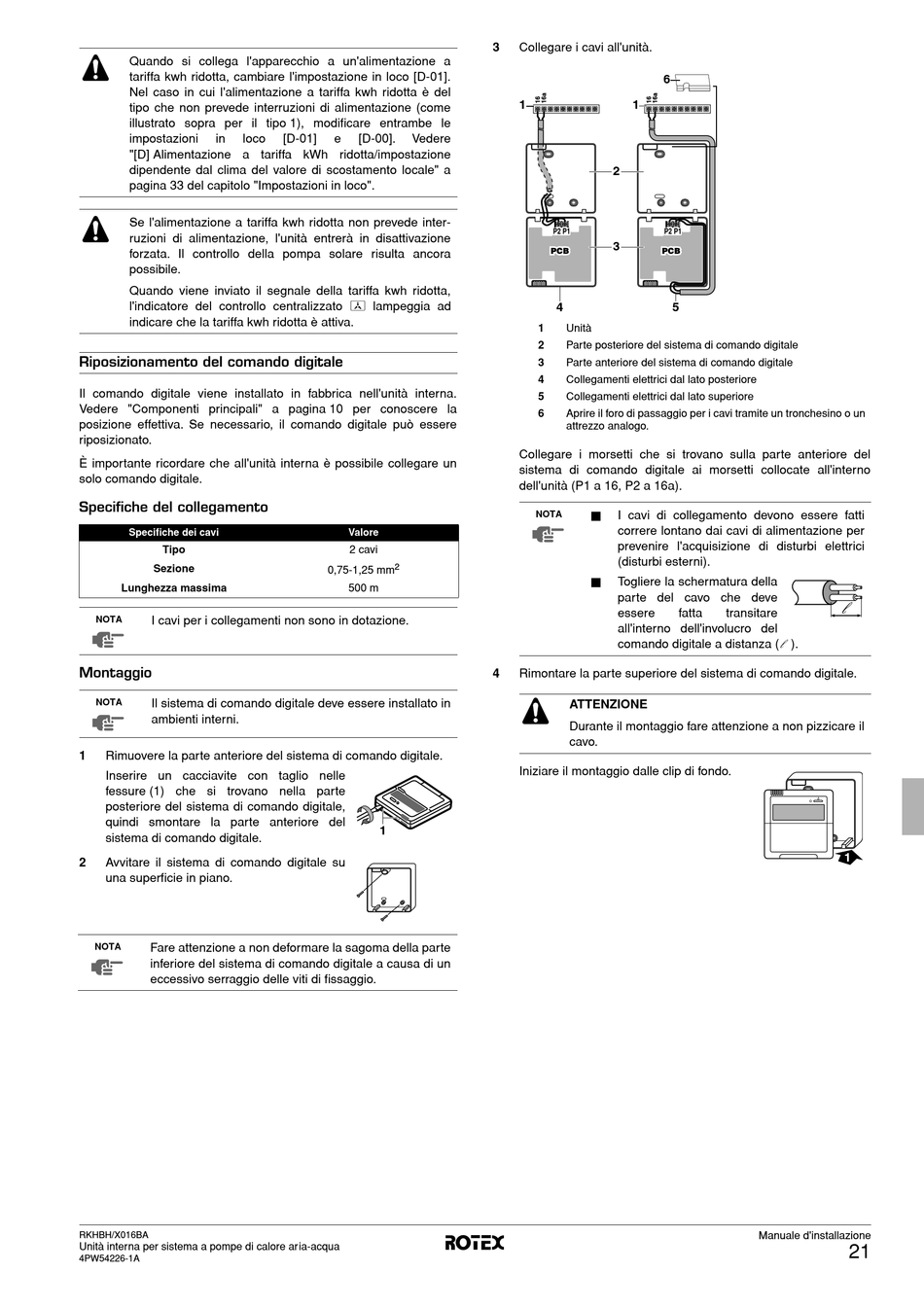

Quando si collega l'apparecchio a un'alimentazione a
tariffa kwh ridotta, cambiare l'impostazione in loco [D-01].
Nel caso in cui l'alimentazione a tariffa kwh ridotta è del
tipo che non prevede interruzioni di alimentazione (come
illustrato sopra per il tipo 1), modificare entrambe le
impostazioni in loco
"[D] Alimentazione a tariffa kWh ridotta/impostazione
dipendente dal clima del valore di scostamento locale" a
pagina 33 del capitolo "Impostazioni in loco".
Se l'alimentazione a tariffa kwh ridotta non prevede inter-
ruzioni di alimentazione, l'unità entrerà in disattivazione
forzata. Il controllo della pompa solare risulta ancora
possibile.
Quando viene inviato il segnale della tariffa kwh ridotta,
l'indicatore del controllo centralizzato e lampeggia ad
indicare che la tariffa kwh ridotta è attiva.
Riposizionamento del comando digitale
Il comando digitale viene installato in fabbrica nell'unità interna.
Vedere "Componenti principali" a pagina 10 per conoscere la
posizione effettiva. Se necessario, il comando digitale può essere
riposizionato.
È importante ricordare che all'unità interna è possibile collegare un
solo comando digitale.
Specifiche del collegamento
Specifiche dei cavi
Tipo
Sezione
Lunghezza massima
NOTA I cavi per i collegamenti non sono in dotazione.
Montaggio
NOTA Il sistema di comando digitale deve essere installato in
ambienti interni.
1 Rimuovere la parte anteriore del sistema di comando digitale.
Inserire un cacciavite con taglio nelle
fessure (1) che si trovano nella parte
posteriore del sistema di comando digitale,
quindi smontare la parte anteriore del
sistema di comando digitale.
2 Avvitare il sistema di comando digitale su
una superficie in piano.
NOTA Fare attenzione a non deformare la sagoma della parte
inferiore del sistema di comando digitale a causa di un
eccessivo serraggio delle viti di fissaggio.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
[D-01] e [D-00]. Vedere
Valore
2 cavi
2
0,75-1,25 mm
500 m
1
3 Collegare i cavi all'unità.
6
1
1
2
P2 P1 P2
3
4
1 Unità
2 Parte posteriore del sistema di comando digitale
3 Parte anteriore del sistema di comando digitale
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino o un
attrezzo analogo.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
■
I cavi di collegamento devono essere fatti
NOTA
correre lontano dai cavi di alimentazione per
prevenire l'acquisizione di disturbi elettrici
(disturbi esterni).
■
Togliere la schermatura della
parte del cavo che deve
essere
all'interno dell'involucro del
comando digitale a distanza ( l ).
4 Rimontare la parte superiore del sistema di comando digitale.
ATTENZIONE
Durante il montaggio fare attenzione a non pizzicare il
cavo.
Iniziare il montaggio dalle clip di fondo.
P1
5
fatta transitare
1
