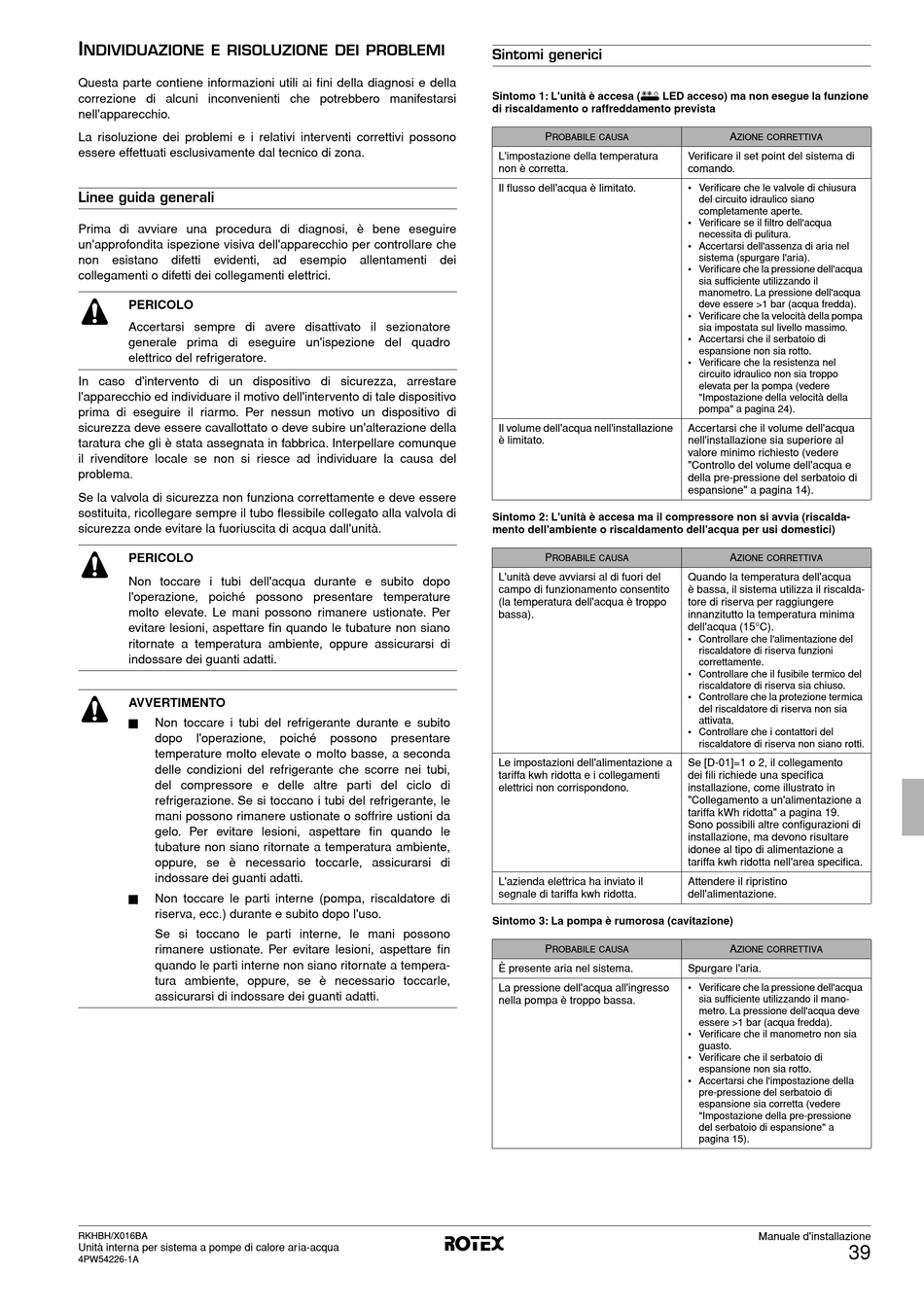

I
NDIVIDUAZIONE E RISOLUZIONE DEI PROBLEMI
Questa parte contiene informazioni utili ai fini della diagnosi e della
correzione di alcuni inconvenienti che potrebbero manifestarsi
nell'apparecchio.
La risoluzione dei problemi e i relativi interventi correttivi possono
essere effettuati esclusivamente dal tecnico di zona.

Linee guida generali

Prima di avviare una procedura di diagnosi, è bene eseguire
un'approfondita ispezione visiva dell'apparecchio per controllare che
non esistano difetti evidenti,
collegamenti o difetti dei collegamenti elettrici.
PERICOLO
Accertarsi sempre di avere disattivato il sezionatore
generale prima di eseguire un'ispezione del quadro
elettrico del refrigeratore.
In caso d'intervento di un dispositivo di sicurezza, arrestare
l'apparecchio ed individuare il motivo dell'intervento di tale dispositivo
prima di eseguire il riarmo. Per nessun motivo un dispositivo di
sicurezza deve essere cavallottato o deve subire un'alterazione della
taratura che gli è stata assegnata in fabbrica. Interpellare comunque
il rivenditore locale se non si riesce ad individuare la causa del
problema
.
Se la valvola di sicurezza non funziona correttamente e deve essere
sostituita, ricollegare sempre il tubo flessibile collegato alla valvola di
sicurezza onde evitare la fuoriuscita di acqua dall'unità.
PERICOLO
Non toccare i tubi dell'acqua durante e subito dopo
l'operazione, poiché possono presentare temperature
molto elevate. Le mani possono rimanere ustionate. Per
evitare lesioni, aspettare fin quando le tubature non siano
ritornate a temperatura ambiente, oppure assicurarsi di
indossare dei guanti adatti.
AVVERTIMENTO
■
Non toccare i tubi del refrigerante durante e subito
dopo l'operazione,
temperature molto elevate o molto basse, a seconda
delle condizioni del refrigerante che scorre nei tubi,
del compressore e delle altre parti del ciclo di
refrigerazione. Se si toccano i tubi del refrigerante, le
mani possono rimanere ustionate o soffrire ustioni da
gelo. Per evitare lesioni, aspettare fin quando le
tubature non siano ritornate a temperatura ambiente,
oppure, se è necessario toccarle, assicurarsi di
indossare dei guanti adatti.
■
Non toccare le parti interne (pompa, riscaldatore di
riserva, ecc.) durante e subito dopo l'uso.
Se si toccano le parti interne, le mani possono
rimanere ustionate. Per evitare lesioni, aspettare fin
quando le parti interne non siano ritornate a tempera-
tura ambiente, oppure, se è necessario toccarle,
assicurarsi di indossare dei guanti adatti.
RKHBH/X016BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54226-1A
ad esempio allentamenti dei
poiché possono presentare

Sintomi generici

Sintomo 1: L'unità è accesa (y LED acceso) ma non esegue la funzione
di riscaldamento o raffreddamento prevista
P
ROBABILE CAUSA
L'impostazione della temperatura
non è corretta.
Il flusso dell'acqua è limitato.
Il volume dell'acqua nell'installazione
è limitato.
Sintomo 2: L'unità è accesa ma il compressore non si avvia (riscalda-
mento dell'ambiente o riscaldamento dell'acqua per usi domestici)
P
ROBABILE CAUSA
L'unità deve avviarsi al di fuori del
campo di funzionamento consentito
(la temperatura dell'acqua è troppo
bassa).
Le impostazioni dell'alimentazione a
tariffa kwh ridotta e i collegamenti
elettrici non corrispondono.
L'azienda elettrica ha inviato il
segnale di tariffa kwh ridotta.
Sintomo 3: La pompa è rumorosa (cavitazione)
P
ROBABILE CAUSA
È presente aria nel sistema.
La pressione dell'acqua all'ingresso
nella pompa è troppo bassa.
A
ZIONE CORRETTIVA
Verificare il set point del sistema di
comando.
• Verificare che le valvole di chiusura
del circuito idraulico siano
completamente aperte.
• Verificare se il filtro dell'acqua
necessita di pulitura.
• Accertarsi dell'assenza di aria nel
sistema (spurgare l'aria).
• Verificare che la pressione dell'acqua
sia sufficiente utilizzando il
manometro. La pressione dell'acqua
deve essere >1 bar (acqua fredda).
• Verificare che la velocità della pompa
sia impostata sul livello massimo.
• Accertarsi che il serbatoio di
espansione non sia rotto.
• Verificare che la resistenza nel
circuito idraulico non sia troppo
elevata per la pompa (vedere
"Impostazione della velocità della
pompa" a pagina 24).
Accertarsi che il volume dell'acqua
nell'installazione sia superiore al
valore minimo richiesto (vedere
"Controllo del volume dell'acqua e
della pre-pressione del serbatoio di
espansione" a pagina 14).
A
ZIONE CORRETTIVA
Quando la temperatura dell'acqua
è bassa, il sistema utilizza il riscalda-
tore di riserva per raggiungere
innanzitutto la temperatura minima
dell'acqua (15°C).
• Controllare che l'alimentazione del
riscaldatore di riserva funzioni
correttamente.
• Controllare che il fusibile termico del
riscaldatore di riserva sia chiuso.
• Controllare che la protezione termica
del riscaldatore di riserva non sia
attivata.
• Controllare che i contattori del
riscaldatore di riserva non siano rotti.
Se [D-01]=1 o 2, il collegamento
dei fili richiede una specifica
installazione, come illustrato in
"Collegamento a un'alimentazione a
tariffa kWh ridotta" a pagina 19.
Sono possibili altre configurazioni di
installazione, ma devono risultare
idonee al tipo di alimentazione a
tariffa kwh ridotta nell'area specifica.
Attendere il ripristino
dell'alimentazione.
A
ZIONE CORRETTIVA
Spurgare l'aria.
• Verificare che la pressione dell'acqua
sia sufficiente utilizzando il mano-
metro. La pressione dell'acqua deve
essere >1 bar (acqua fredda).
• Verificare che il manometro non sia
guasto.
• Verificare che il serbatoio di
espansione non sia rotto.
• Accertarsi che l'impostazione della
pre-pressione del serbatoio di
espansione sia corretta (vedere
"Impostazione della pre-pressione
del serbatoio di espansione" a
pagina 15).
