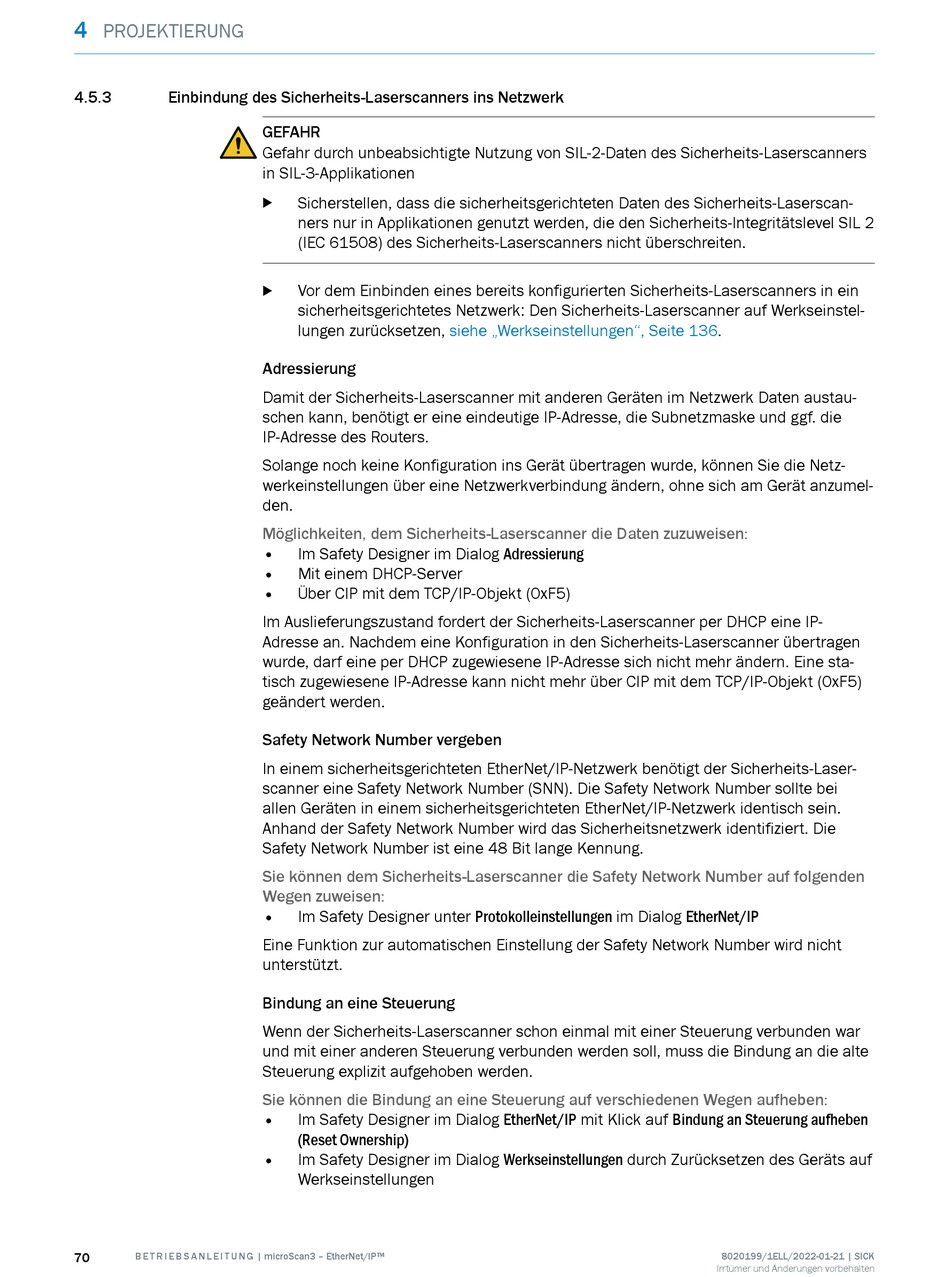

4
PROJEKTIERUNG
4.5.3

Einbindung des Sicherheits-Laserscanners ins Netzwerk

70 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
GEFAHR
Gefahr durch unbeabsichtigte Nutzung von SIL-2-Daten des Sicherheits-Laserscanners
in SIL-3-Applikationen
Sicherstellen, dass die sicherheitsgerichteten Daten des Sicherheits-Laserscan‐
b
ners nur in Applikationen genutzt werden, die den Sicherheits-Integritätslevel SIL 2
(IEC 61508) des Sicherheits-Laserscanners nicht überschreiten.
Vor dem Einbinden eines bereits konfigurierten Sicherheits-Laserscanners in ein
b
sicherheitsgerichtetes Netzwerk: Den Sicherheits-Laserscanner auf Werkseinstel‐
lungen zurücksetzen,
Adressierung
Damit der Sicherheits-Laserscanner mit anderen Geräten im Netzwerk Daten austau‐
schen kann, benötigt er eine eindeutige IP-Adresse, die Subnetzmaske und ggf. die
IP-Adresse des Routers.
Solange noch keine Konfiguration ins Gerät übertragen wurde, können Sie die Netz‐
werkeinstellungen über eine Netzwerkverbindung ändern, ohne sich am Gerät anzumel‐
den.
Möglichkeiten, dem Sicherheits-Laserscanner die Daten zuzuweisen:
• Im Safety Designer im Dialog Adressierung
• Mit einem DHCP-Server
• Über CIP mit dem TCP/IP-Objekt (0xF5)
Im Auslieferungszustand fordert der Sicherheits-Laserscanner per DHCP eine IP-
Adresse an. Nachdem eine Konfiguration in den Sicherheits-Laserscanner übertragen
wurde, darf eine per DHCP zugewiesene IP-Adresse sich nicht mehr ändern. Eine sta‐
tisch zugewiesene IP-Adresse kann nicht mehr über CIP mit dem TCP/IP-Objekt (0xF5)
geändert werden.
Safety Network Number vergeben
In einem sicherheitsgerichteten EtherNet/IP-Netzwerk benötigt der Sicherheits-Laser‐
scanner eine Safety Network Number (SNN). Die Safety Network Number sollte bei
allen Geräten in einem sicherheitsgerichteten EtherNet/IP-Netzwerk identisch sein.
Anhand der Safety Network Number wird das Sicherheitsnetzwerk identifiziert. Die
Safety Network Number ist eine 48 Bit lange Kennung.
Sie können dem Sicherheits-Laserscanner die Safety Network Number auf folgenden
Wegen zuweisen:
• Im Safety Designer unter Protokolleinstellungen im Dialog EtherNet/IP
Eine Funktion zur automatischen Einstellung der Safety Network Number wird nicht
unterstützt.
Bindung an eine Steuerung
Wenn der Sicherheits-Laserscanner schon einmal mit einer Steuerung verbunden war
und mit einer anderen Steuerung verbunden werden soll, muss die Bindung an die alte
Steuerung explizit aufgehoben werden.
Sie können die Bindung an eine Steuerung auf verschiedenen Wegen aufheben:
• Im Safety Designer im Dialog EtherNet/IP mit Klick auf Bindung an Steuerung aufheben
(Reset Ownership)
• Im Safety Designer im Dialog Werkseinstellungen durch Zurücksetzen des Geräts auf
Werkseinstellungen
siehe „Werkseinstellungen", Seite 136.
