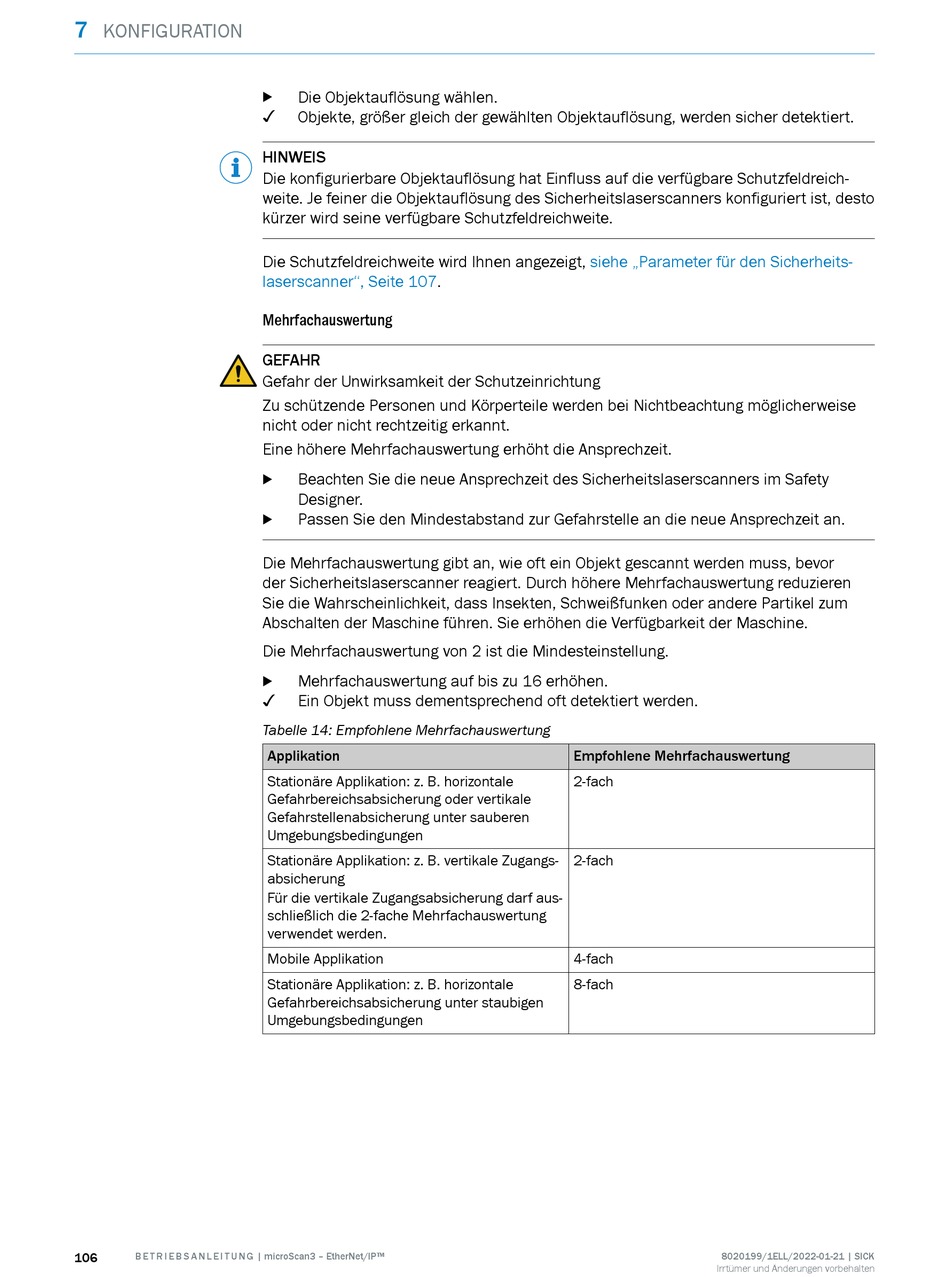

7
KONFIGURATION
106 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Die Objektauflösung wählen.
b
✓
Objekte, größer gleich der gewählten Objektauflösung, werden sicher detektiert.
HINWEIS
Die konfigurierbare Objektauflösung hat Einfluss auf die verfügbare Schutzfeldreich‐
weite. Je feiner die Objektauflösung des Sicherheitslaserscanners konfiguriert ist, desto
kürzer wird seine verfügbare Schutzfeldreichweite.
Die Schutzfeldreichweite wird Ihnen angezeigt,
laserscanner", Seite 107.
Mehrfachauswertung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Eine höhere Mehrfachauswertung erhöht die Ansprechzeit.
Beachten Sie die neue Ansprechzeit des Sicherheitslaserscanners im Safety
b
Designer.
Passen Sie den Mindestabstand zur Gefahrstelle an die neue Ansprechzeit an.
b
Die Mehrfachauswertung gibt an, wie oft ein Objekt gescannt werden muss, bevor
der Sicherheitslaserscanner reagiert. Durch höhere Mehrfachauswertung reduzieren
Sie die Wahrscheinlichkeit, dass Insekten, Schweißfunken oder andere Partikel zum
Abschalten der Maschine führen. Sie erhöhen die Verfügbarkeit der Maschine.
Die Mehrfachauswertung von 2 ist die Mindesteinstellung.
Mehrfachauswertung auf bis zu 16 erhöhen.
b
✓
Ein Objekt muss dementsprechend oft detektiert werden.
Tabelle 14: Empfohlene Mehrfachauswertung
Applikation
Stationäre Applikation: z. B. horizontale
Gefahrbereichsabsicherung oder vertikale
Gefahrstellenabsicherung unter sauberen
Umgebungsbedingungen
Stationäre Applikation: z. B. vertikale Zugangs‐
absicherung
Für die vertikale Zugangsabsicherung darf aus‐
schließlich die 2-fache Mehrfachauswertung
verwendet werden.
Mobile Applikation
Stationäre Applikation: z. B. horizontale
Gefahrbereichsabsicherung unter staubigen
Umgebungsbedingungen
siehe „Parameter für den Sicherheits‐

Empfohlene Mehrfachauswertung

2-fach
2-fach
4-fach
8-fach
