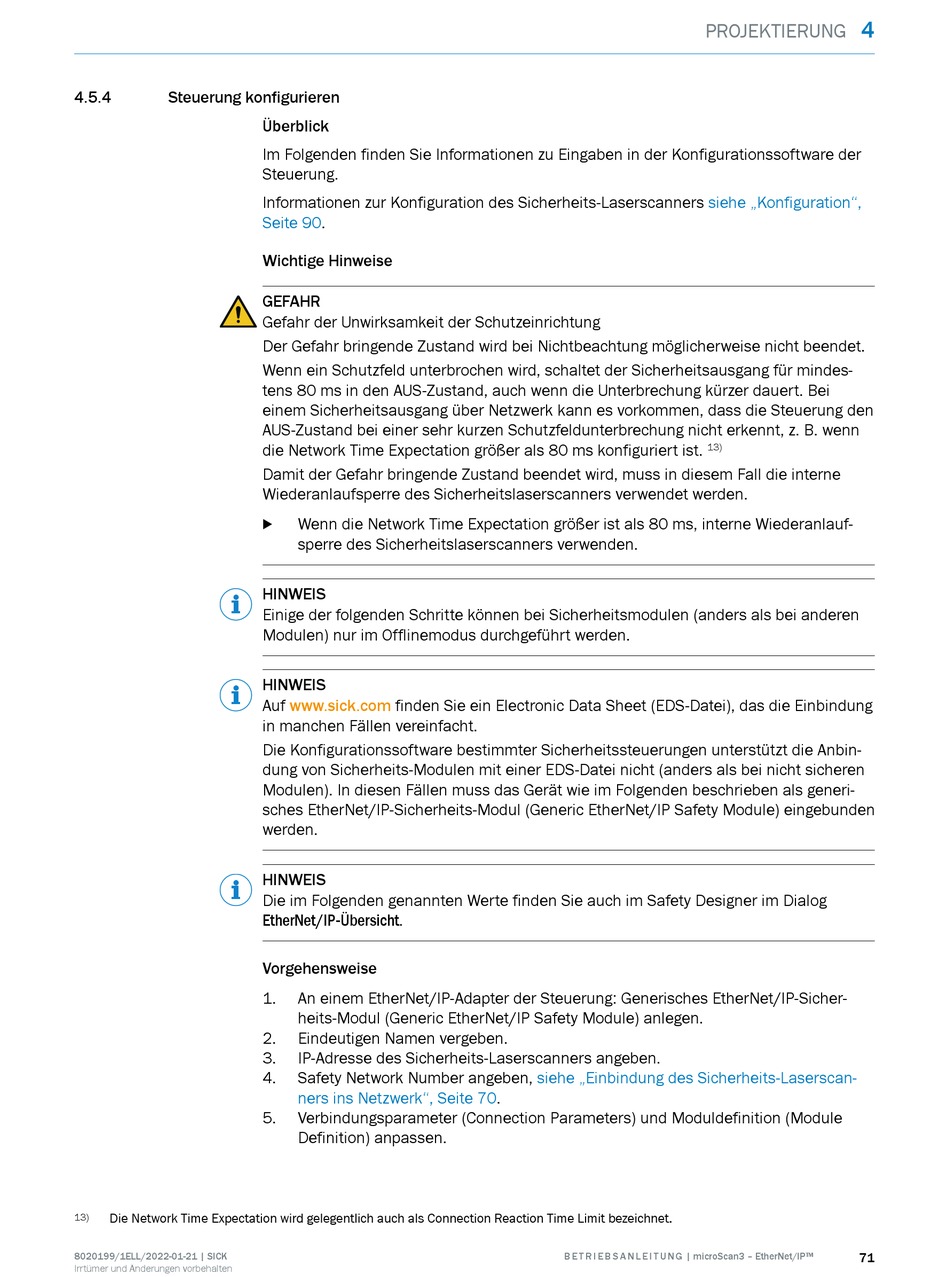

4.5.4

Steuerung konfigurieren

Die Network Time Expectation wird gelegentlich auch als Connection Reaction Time Limit bezeichnet.
13)
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Im Folgenden finden Sie Informationen zu Eingaben in der Konfigurationssoftware der
Steuerung.
Informationen zur Konfiguration des Sicherheits-Laserscanners
Seite 90.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Wenn ein Schutzfeld unterbrochen wird, schaltet der Sicherheitsausgang für mindes‐
tens 80 ms in den AUS-Zustand, auch wenn die Unterbrechung kürzer dauert. Bei
einem Sicherheitsausgang über Netzwerk kann es vorkommen, dass die Steuerung den
AUS-Zustand bei einer sehr kurzen Schutzfeldunterbrechung nicht erkennt, z. B. wenn
die Network Time Expectation größer als 80 ms konfiguriert ist.
Damit der Gefahr bringende Zustand beendet wird, muss in diesem Fall die interne
Wiederanlaufsperre des Sicherheitslaserscanners verwendet werden.
Wenn die Network Time Expectation größer ist als 80 ms, interne Wiederanlauf‐
b
sperre des Sicherheitslaserscanners verwenden.
HINWEIS
Einige der folgenden Schritte können bei Sicherheitsmodulen (anders als bei anderen
Modulen) nur im Offlinemodus durchgeführt werden.
HINWEIS
Auf www.sick.com finden Sie ein Electronic Data Sheet (EDS-Datei), das die Einbindung
in manchen Fällen vereinfacht.
Die Konfigurationssoftware bestimmter Sicherheitssteuerungen unterstützt die Anbin‐
dung von Sicherheits-Modulen mit einer EDS-Datei nicht (anders als bei nicht sicheren
Modulen). In diesen Fällen muss das Gerät wie im Folgenden beschrieben als generi‐
sches EtherNet/IP-Sicherheits-Modul (Generic EtherNet/IP Safety Module) eingebunden
werden.
HINWEIS
Die im Folgenden genannten Werte finden Sie auch im Safety Designer im Dialog
EtherNet/IP-Übersicht.
Vorgehensweise
1. An einem EtherNet/IP-Adapter der Steuerung: Generisches EtherNet/IP-Sicher‐
heits-Modul (Generic EtherNet/IP Safety Module) anlegen.
2. Eindeutigen Namen vergeben.
3. IP-Adresse des Sicherheits-Laserscanners angeben.
4. Safety Network Number angeben,
ners ins Netzwerk", Seite
5. Verbindungsparameter (Connection Parameters) und Moduldefinition (Module
Definition) anpassen.
siehe „Einbindung des Sicherheits-Laserscan‐
70.
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
4
PROJEKTIERUNG
siehe „Konfiguration",
13)
71
