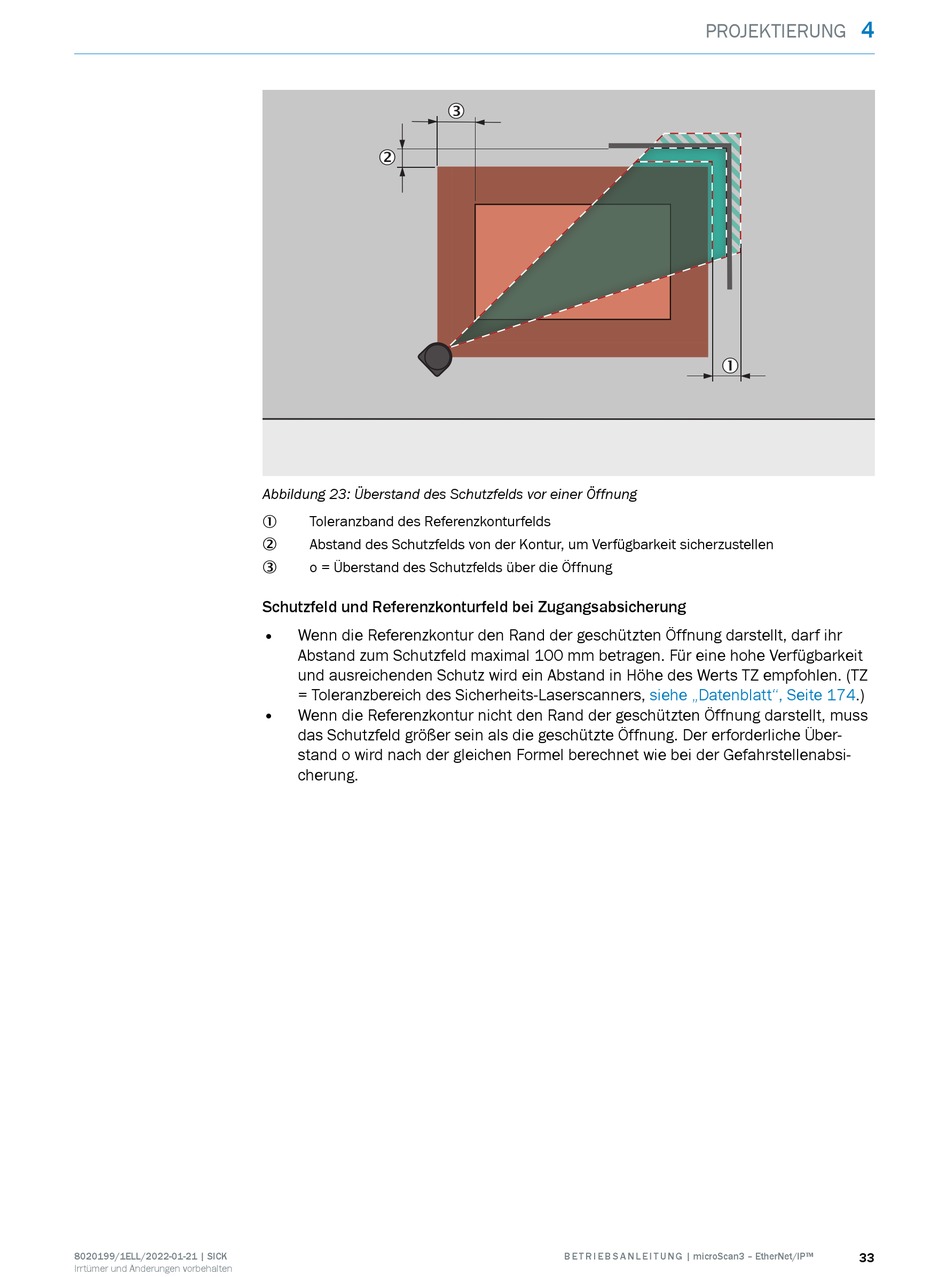

Abbildung 23: Überstand des Schutzfelds vor einer Öffnung
Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
o = Überstand des Schutzfelds über die Öffnung
3
Schutzfeld und Referenzkonturfeld bei Zugangsabsicherung
• Wenn die Referenzkontur den Rand der geschützten Öffnung darstellt, darf ihr
Abstand zum Schutzfeld maximal 100 mm betragen. Für eine hohe Verfügbarkeit
und ausreichenden Schutz wird ein Abstand in Höhe des Werts TZ empfohlen. (TZ
= Toleranzbereich des Sicherheits-Laserscanners,
•
Wenn die Referenzkontur nicht den Rand der geschützten Öffnung darstellt, muss
das Schutzfeld größer sein als die geschützte Öffnung. Der erforderliche Über‐
stand o wird nach der gleichen Formel berechnet wie bei der Gefahrstellenabsi‐
cherung.
3
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
PROJEKTIERUNG
1
siehe „Datenblatt", Seite 174.)
