7
KONFIGURATION
7.11.7 Nicht überwachbare Bereiche einzeichnen
118 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

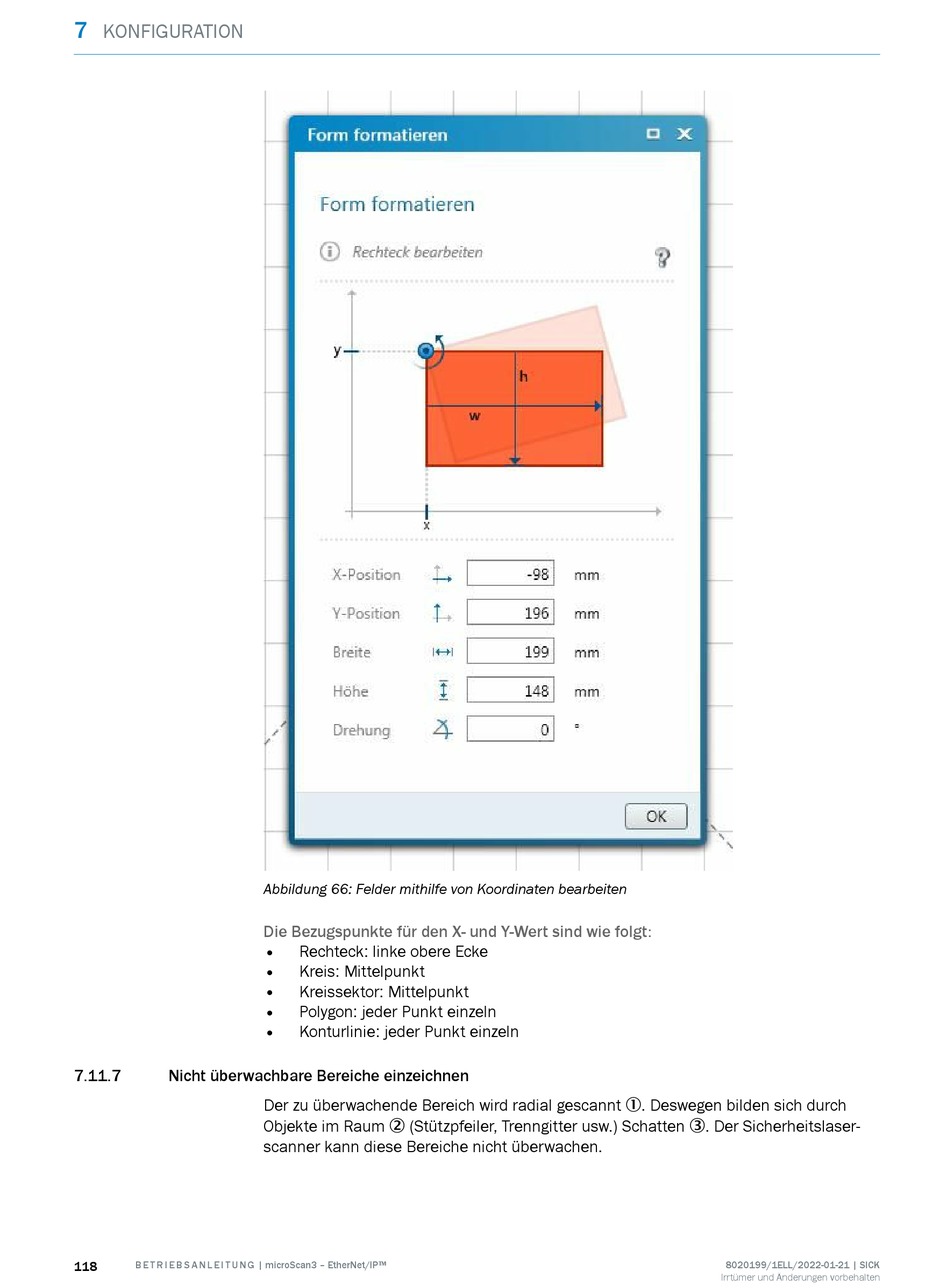

Abbildung 66: Felder mithilfe von Koordinaten bearbeiten
Die Bezugspunkte für den X- und Y-Wert sind wie folgt:
• Rechteck: linke obere Ecke
• Kreis: Mittelpunkt
• Kreissektor: Mittelpunkt
• Polygon: jeder Punkt einzeln
• Konturlinie: jeder Punkt einzeln
Der zu überwachende Bereich wird radial gescannt 1. Deswegen bilden sich durch
Objekte im Raum 2 (Stützpfeiler, Trenngitter usw.) Schatten 3. Der Sicherheitslaser‐
scanner kann diese Bereiche nicht überwachen.
