PowerMeasuringModule PMM AP3sM
15.3.3

Schutzglas im Optikaufsatz austauschen

1. Nehmen Sie den Optikaufsatz gemäß Kapitel 15.3.2 auf Seite 82 aus dem PMM.
2. Ziehen Sie geeignete Handschuhe an.
3. Nehmen Sie den Halte- und Kunststoffring aus dem Optikaufsatz.
Der Haltering wird magnetisch im Optikaufsatz gehalten.
4. Drücken Sie das Schutzglas mit einem stumpfen Gegenstand am Rand nieder, fassen Sie es am Umfang
an und heben Sie es heraus.
Falls der O-Ring am Schutzglas haften bleibt, entfernen Sie ihn und setzen Sie ihn wieder in den Opti-
kaufsatz ein.
Berühren Sie dabei nicht die Optik.
5. Prüfen Sie das gereinigte oder ein neues Schutzglas auf Verunreinigungen.
6. Setzen Sie das neue Schutzglas in den Optikaufsatz ein.
Achten Sie darauf, dass der eingelegte O-Ring nicht verrutscht.
7. Legen Sie den Kunststoffring (Polyoxymethylen) unter den magnetischen Haltering und setzen Sie diese
auf das Schutzglas.
8. Prüfen Sie den sicheren Sitz des Schutzglases.
Der Haltering mit Kunststoffring und das Schutzglas müssen plan im Optikaufsatz liegen.
9. Setzen Sie den Optikaufsatz gemäß Kapitel 15.3.2 auf Seite 82 in dem PMM ein.

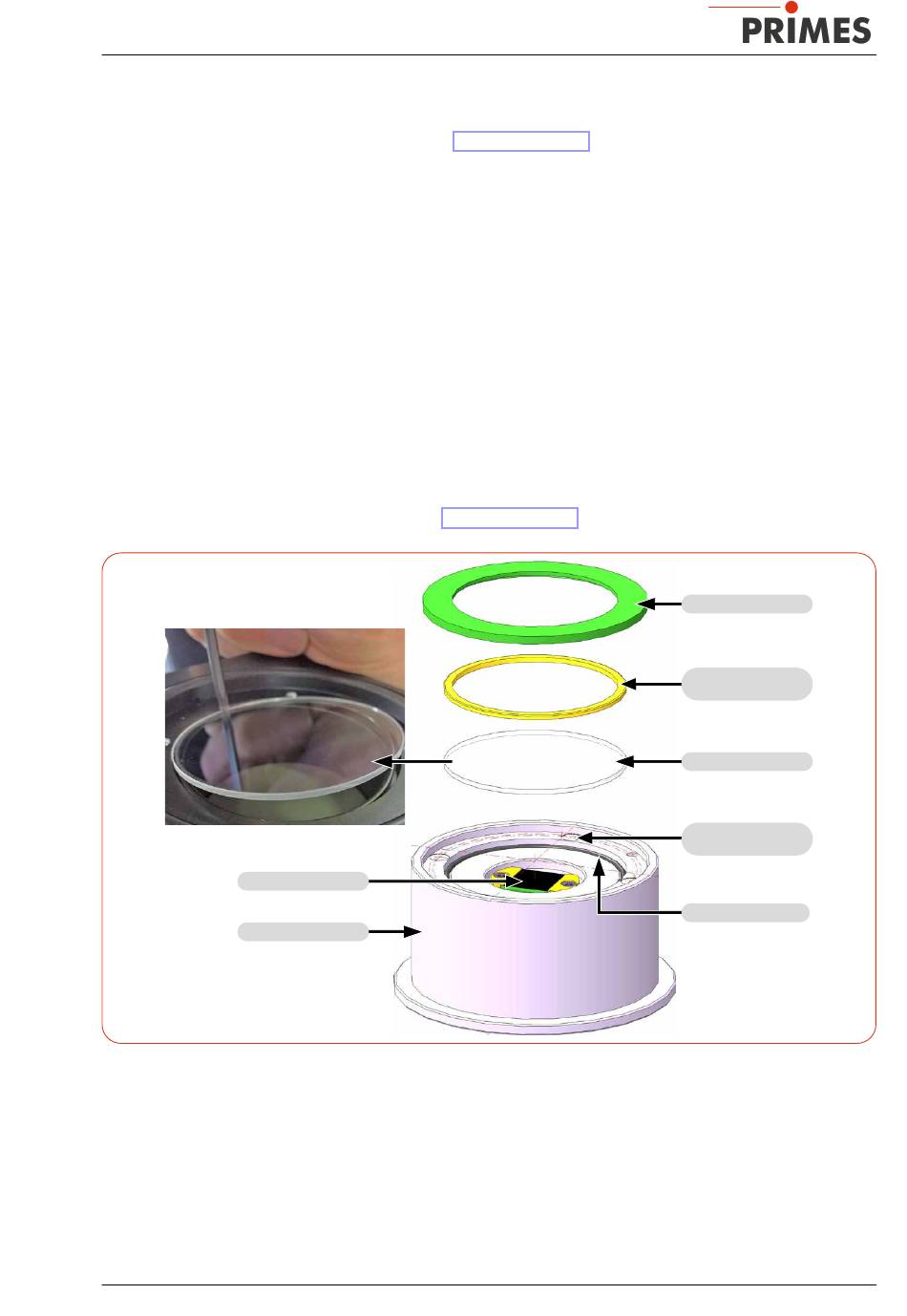

Optikaufsatz
Abb. 15.2: Schutzglas im Optikaufsatz austauschen
Revision 01 DE - 04/2023
Optik
Haltering
Kunststoffring
(POM)
Schutzglas
Magnet
(4x am Umfang)
O-Ring
