Nach der Einbindung des DeviceNet
zuerst im Datenbereich des Scanners (siehe Abb. 13.5 auf Seite 67):

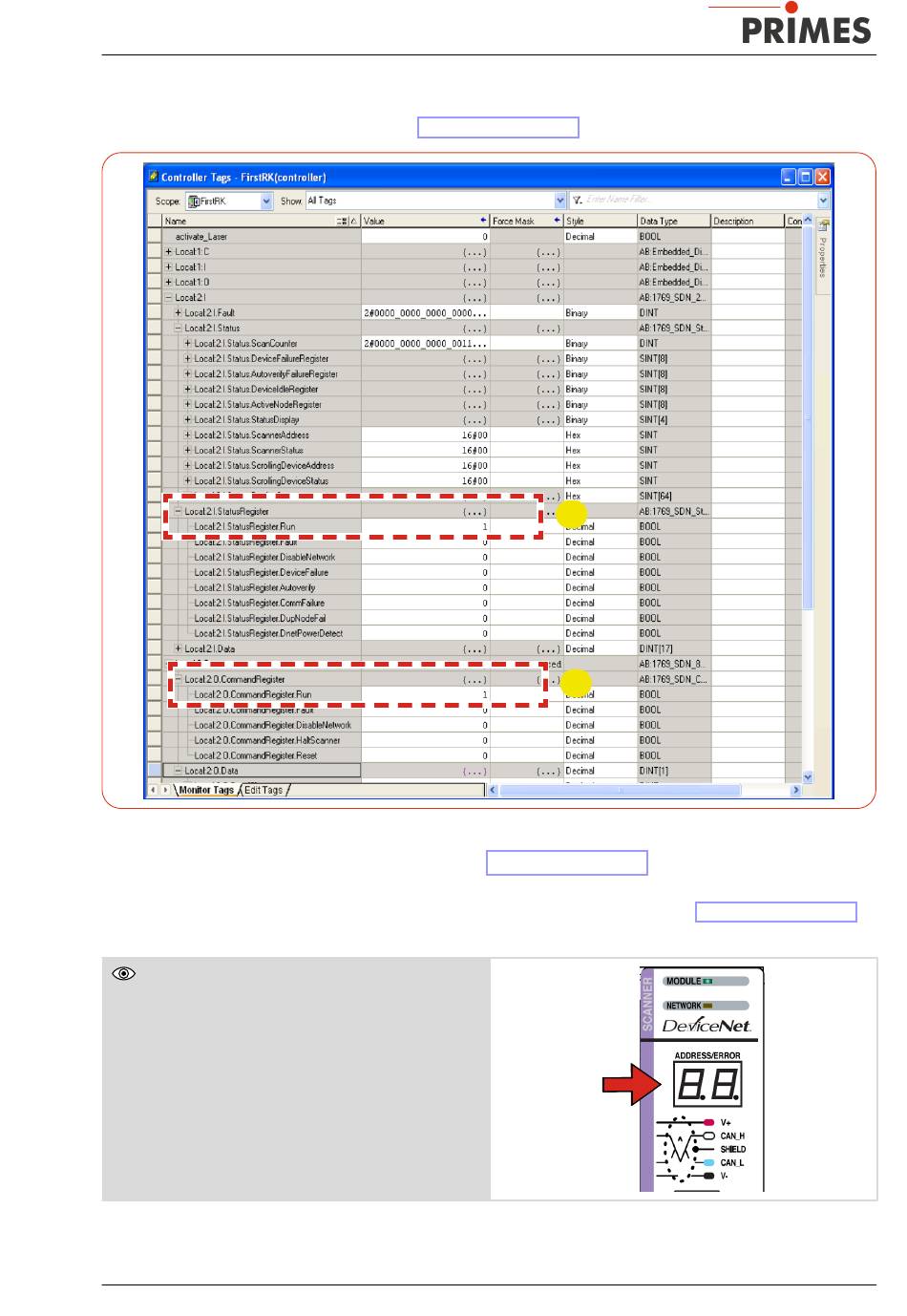

Abb. 13.5: Datenbereich des Scanners
Der Eintrag „Local:2:O.CommandRegister.Run = 1" in Abb. 13.5 auf Seite 67 --> ➋) setzt den Scanner in
den RUN-Modus. Erst dann werden Daten vom Scanner zum PMM transferiert.
Dass der Scanner im RUN-Modus ist, kann am Statusregister kontrolliert werden in Abb. 13.5 auf Seite 67
--> ❶ „Local:2:I.StatusRegister.Run = 1").
Am Scanner selbst zeigt die zweistellige Segmentan-
zeige ständig die Busadresse des Scanners an.Bei
der Busadresse 0 wird dann „00" angezeigt.
Ist run = 0, wird wechselweise die Busadresse und
ein Fehlercode angezeigt. Die Fehlercodes sind in
der Anleitung des Scanners von Rockwell aufgelistet.
Revision 01 DE - 04/2023
-Scanners und des PMM in das System stehen die Daten des PMM
®
