7.6

EtherNet/IP™

EtherNet/IP

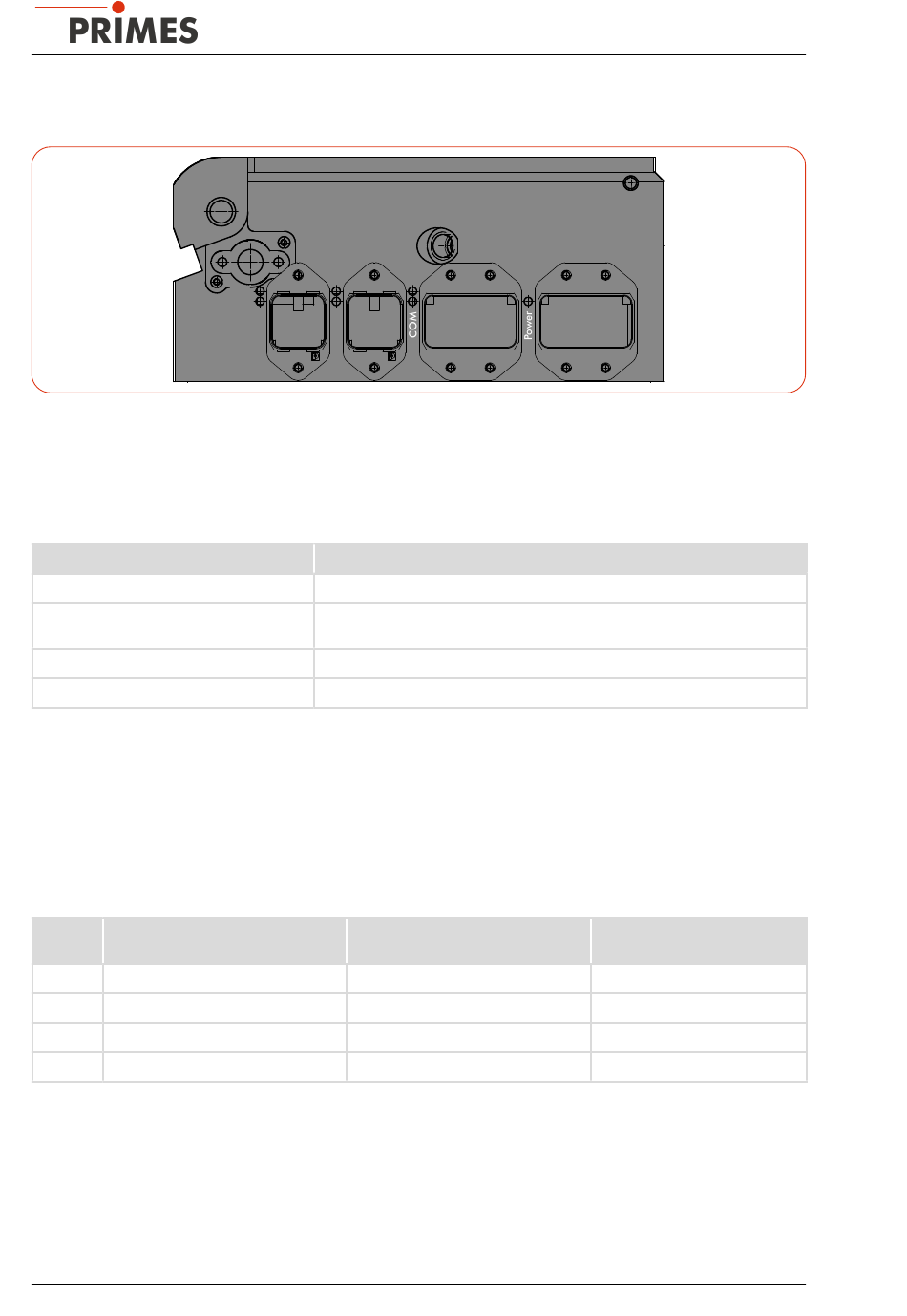

Abb. 7.5:
Anschlussfeld des PMM EtherNet/IP™
Zeichnungsname:
Damit das PMM in eine Linienstruktur eingefügt werden kann, sind das Businterface und die Spannungsver-
Zeichnungsnummer:
Bearbeiter:
sorgung doppelt ausgeführt.
Datum:
Druckausführung:
Maßstab:
7.6.1

Steckverbinder

Anbaurahmen/Steckverbinder
Anbaurahmen für RJ45-Steckverbinder
Passender RJ45-Steckverbinder
Anbaurahmen für MSTB Steckverbinder
Passender Power-Steckverbinder
Tab. 7.21:
EtherNet/IP™ – Anbaurahmen und Steckverbinder
7.6.2

Pinbelegung Datenstecker XF1/XF2

Das PMM hat zwei EtherNet/IP™-Schnittstellen, die über einen integrierten Switch miteinander verbunden
sind. Diese Schnittstellen sind auf AIDA-kompatible Einbaubuchsen mit passenden Anbaurahmen geführt.
XF1 ist der Eingang (In) und XF2 ist der Ausgang (Out).
Das PMM wird über Ethernet-Patchkabel der Qualität CAT5e oder höher angeschlossen.
Pin
Farbcodierung
Europa T568A
1
Grün/Weiß
2
Grün
3
Orange /Weiß
6
Orange
Tab. 7.22:
Pinbelegung Datenstecker XF1/XF2
