PowerMeasuringModule PMM AP3sM
13.4

PMM im EtherNet/IP™

Das PMM wird nach folgendem Schema am EtherNet/IP™ in Betrieb genommen:
• Adressvergabe (automatisch über DHCP oder manuell)
• Installation der EDS-Datei
• Übertragen der Daten auf die Steuerung
Die EDS-Datei beinhaltet alle Identifikations- und Kommunikationsparameter des Gerätes. Nach der Einbin-
dung der EDS-Datei (PRIMES-Datenträger-Pfad: Tools/EDS Hardware Installation Tool) kann das PMM als
neues Modul hinzugefügt werden.
13.4.1

Modulkonfiguration

Fügen Sie das PMM Modul durch rechten Mausklick auf Ethernet --> New Module ein. Geben Sie einen
Gerätenamen ein.

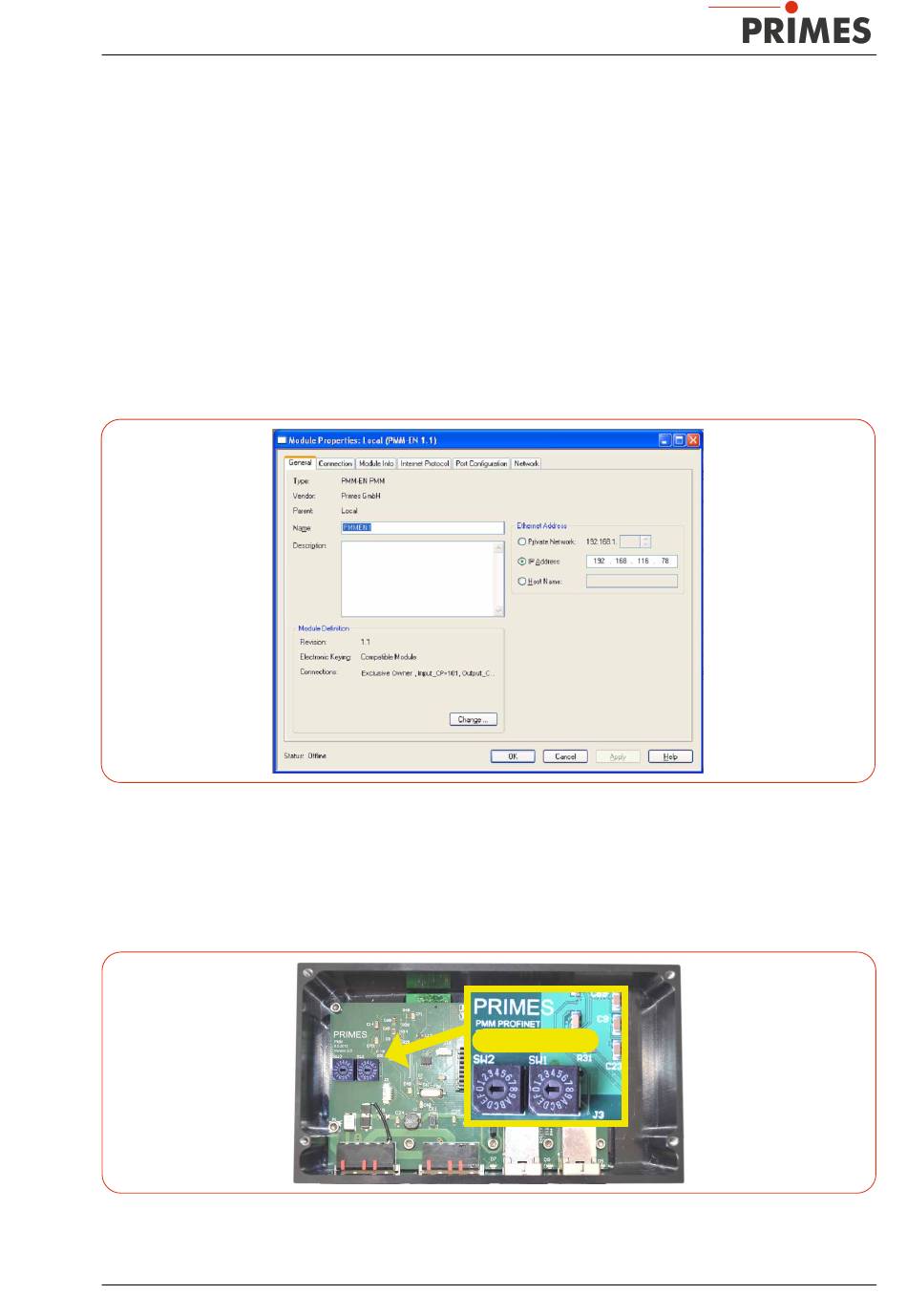

Abb. 13.8: Gerätename und IP-Adresse eingeben
13.4.2 IP-Adresse geräteintern einstellen
Die IP-Adresse des Gerätes wird mit zwei Hexadezimal-Kodierschaltern im Gerät eingestellt.
1. Entfernen Sie die Bodenplatte des Gerätes (vier Innensechskantschrauben SW 2,5 mm).
Abb. 13.9: Drehschalter für die IP-Adresseinstellung
Revision 01 DE - 04/2023
Kodierschalter
