PowerMeasuringModule PMM AP3sM
7.4.2

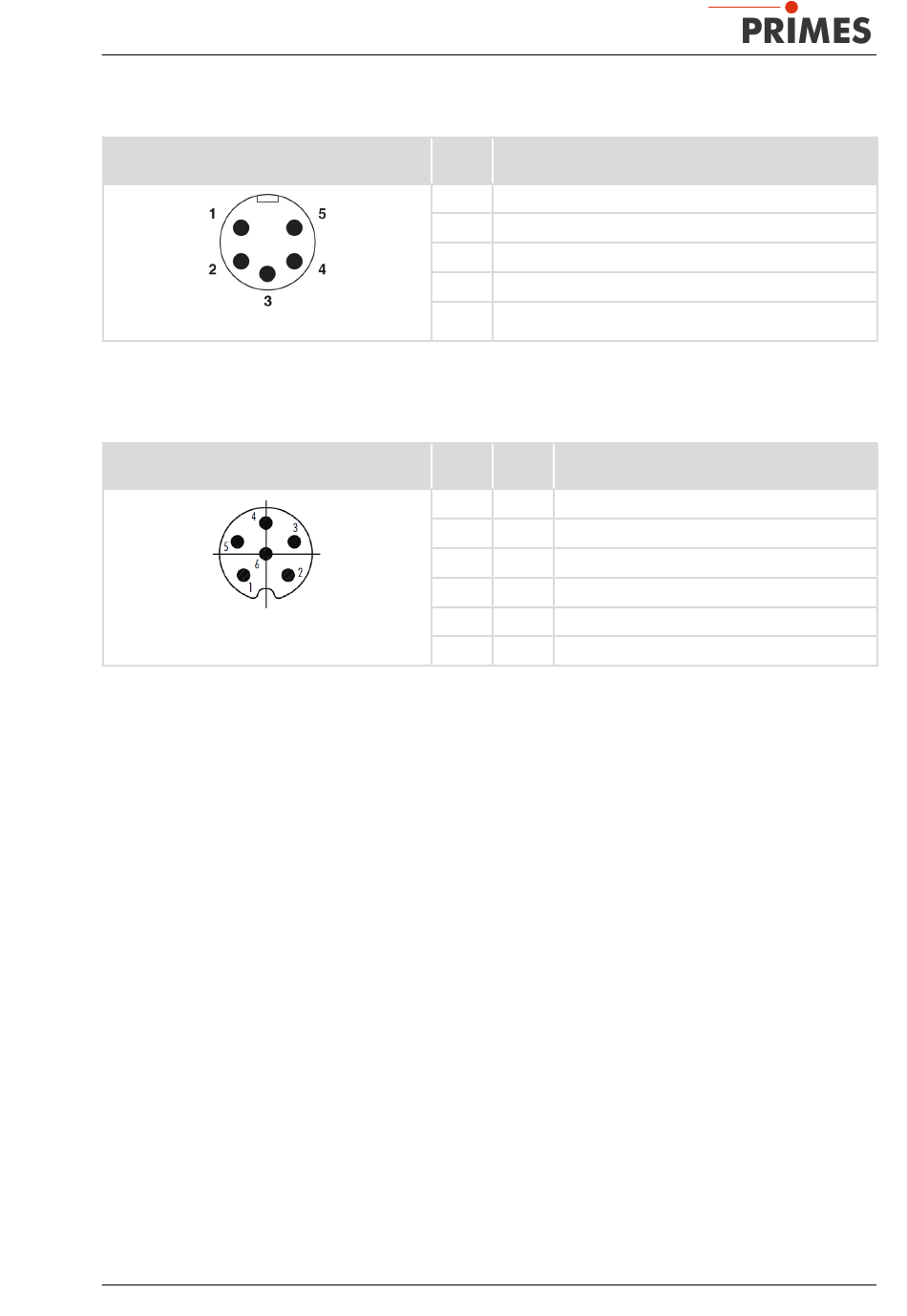

Pinbelegung Spannungsversorgung XD1

Pinbelegung XD1
(Ansicht auf Anschluss am Gerät)
männlich
Tab. 7.13: Pinbelegung Spannungsversorgung XD1
7.4.3 Pinbelegung Eingang, 4-Kanal XG1 In
Pinbelegung XG1 In
(Ansicht auf Anschluss am Gerät)
männlich
Tab. 7.14:

Pinbelegung Eingang, 4-Kanal XG1 In

Die Eingänge sind über Optokoppler galvanisch getrennt.
Revision 01 DE - 04/2023
Pin Funktion
1 0 V
2 Nicht verbunden
3 Nicht verbunden
4 Sensorversorgung 24 V; 0,5 A
5 Aktorversorgung, nicht verbunden
Pin Name Funktion
1 Bit 0 Verschluss öffnen
2 Bit 1 Verschluss schließen
3 Bit 2 Messung starten
4 Bit 3 Reset
5 Nicht verbunden
6 Masse
