PowerMeasuringModule PMM AP3sM
8.3

Minimaler und maximaler Energieeintrag pro Messung

Entscheidend für eine genaue und reproduzierbare Messung ist der gemessene Temperaturanstieg im Ab-
sorber. Unabhängig von der Starttemperatur wird ein Energieeintrag von ca. 400 J bis 1 000 J pro Messung
empfohlen.
Beispiel: Bei 1 kW Laserleistung beträgt die empfohlene Pulslänge 400 ms.
E = P · t = 1 000 W · 0,4 s = 400 J

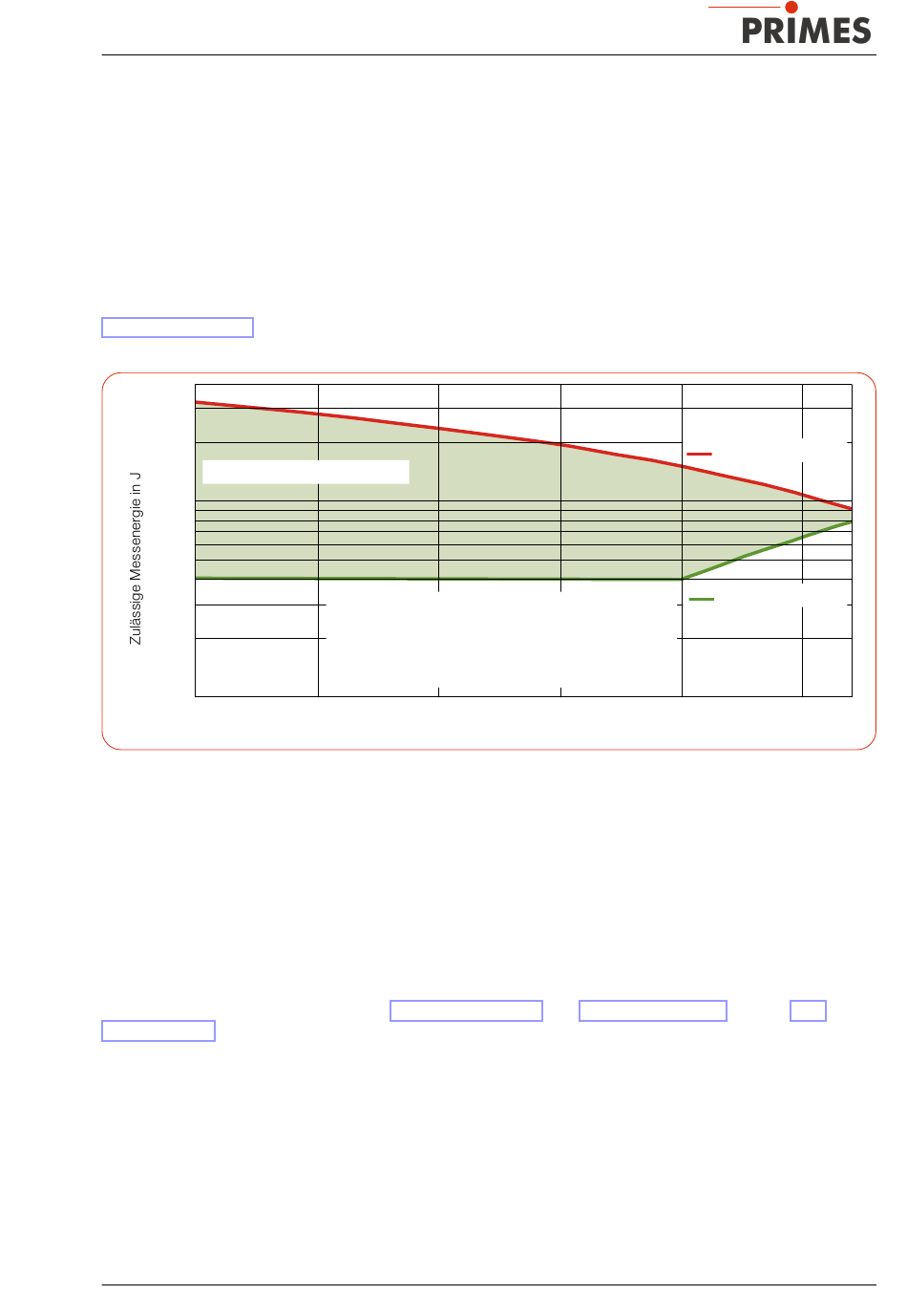

Abb. 8.3 auf Seite 37 zeigt den zulässigen Energieeintrag für eine Messung in Abhängigkeit von der Ab-
sorbertemperatur.
3 000
2 000
25 °C Umgebungstemperatur
1 000
400
100
25
Abb. 8.3: Messbereich in Abhängigkeit von der Absorbertemperatur
Der minimale Energieeintrag gibt die unteren Grenzwerte an, mit denen Messungen noch innerhalb der spe-
zifizierten Genauigkeit durchgeführt werden können. Der maximale Energieeintrag beschreibt die Grenze, bei
der der Absorber seine zulässige Grenztemperatur erreicht. Im grün dargestellten Bereich kann die Energie,
z. B. für mehrfaches Messen (wiederholte Messungen) aufgeteilt werden.
Ist die Absorbertemperatur höher als 80 °C sollte keine weitere Messung mehr erfolgen. Bitte warten Sie in
diesem Fall solange, bis die Absorbertemperatur auf unter 50 °C gefallen ist (je nach gewähltem Energieein-
trag).
Wenn eine hohe Wiederholrate Vorrang vor der Messunsicherheit hat, kann eine niedrigere Energie pro Mes-
sung verwendet werden, z. B. bis zu 200 J.
Die Grenzwerte entnehmen Sie bitte der Abb. 8.3 auf Seite 37, der Tab. 8.2 auf Seite 38 und der Tab.
8.4 auf Seite 39 .
Revision 01 DE - 04/2023
Der Messbereich variiert mit der Umgebungstempe-
ratur. Vor allem bei der Messung von kleinen Energien
(< 400 J) sollte die Absorbertemperatur nahe bei der
Umgebungstemperatur liegen, um größtmögliche
Messgenauigkeit zu erreichen.
35 45
Absorbertemperatur in °C
Max. Energieeintrag
Min. Energieeintrag
55 65 75
