2. Schalten Sie den Laserstrahl aus und sichern Sie ihn gegen unbeabsichtigtes Wiedereinschalten.
3. Lassen Sie das Gerät abkühlen.
4. Stellen Sie sicher, dass alle beweglichen Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
5. Drehen Sie den Kassettenverschluss um 90° zum Entriegeln.
6. Klappen Sie die Kassette auf und ziehen Sie diese aus dem Gehäuse.
7. Setzten Sie eine neue Kassette ein.
8. Klappen Sie die Kassette zu und verriegeln Sie den Verschluss durch drehen um 90° (der Verschluss
rastet hörbar ein).
14.4.2

Schutzglas wechseln oder reinigen

Das Schutzglas in der Wechselkassette ist ein Verschleißteil und kann bei Bedarf gewechselt werden.
Zur Reinigung oder zum Austausch des Schutzglases kann die Wechselkassette zerlegt werden:
1. Bauen Sie die Wechselkassette - wie in Kapitel 14.4.1 auf Seite 85 beschrieben - aus.
2. Das Schutzglas wird durch vier Magnete und das Deckblech in der Wechselkassette gehalten. Heben
Sie das Deckblech gegen die Magnetanziehung aus der Wechselkassette oder schieben Sie es seitlich
weg.
3. Tauschen und / oder reinigen Sie das Schutzglas.
4. Achten Sie beim Zusammenbau darauf, dass sich der Schutzglasring (siehe Abb. 14.2) im Deckblech
befindet und das Deckblech seitlich bündig mit der Kassette abschließt.
Für die Reinigung des Schutzglases empfehlen wir Aceton oder Isopropanol und Optikpapier.

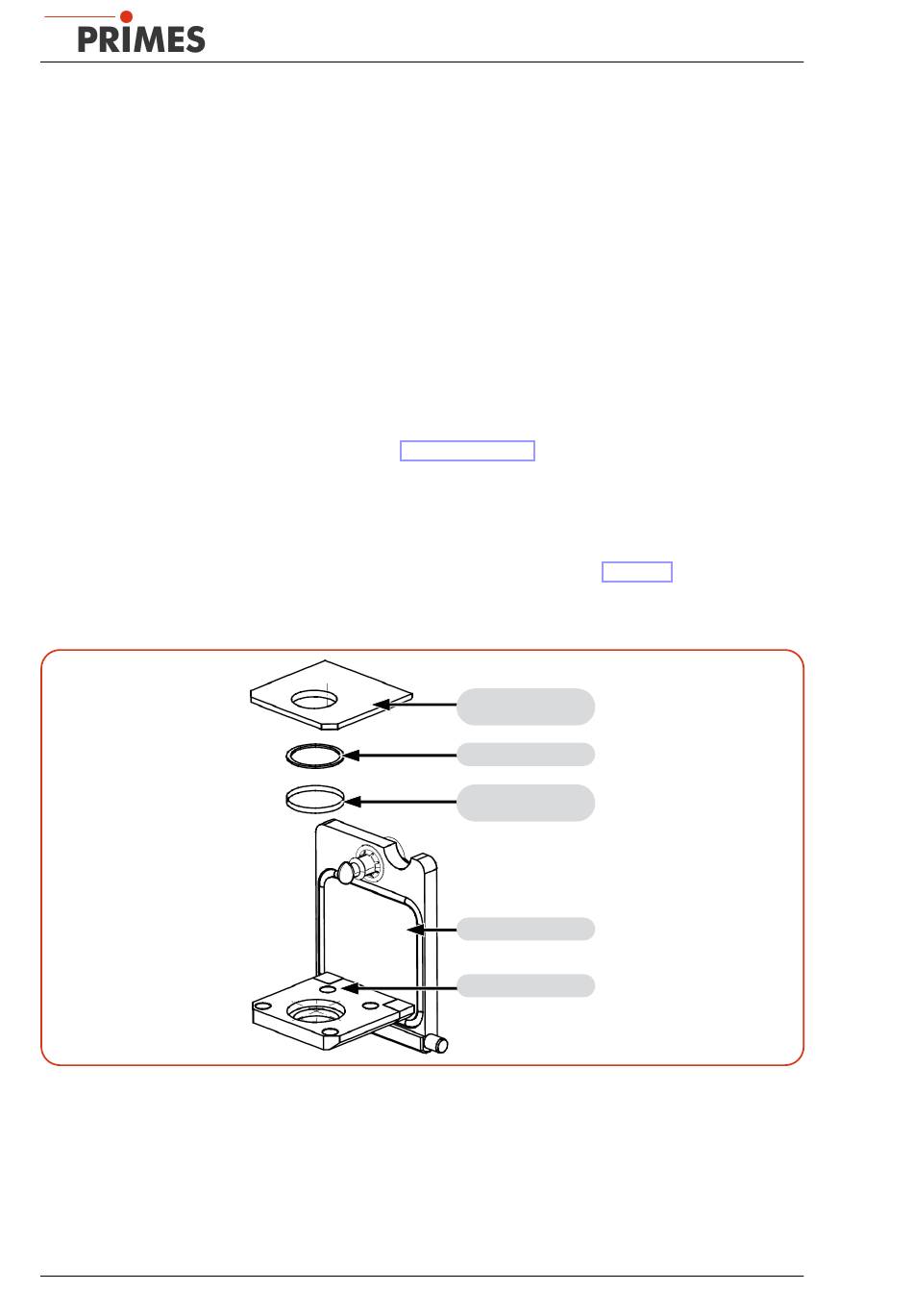

Abb. 14.2: Explosionsdarstellung Wechselkassette
86
FocusParameterMonitor FPM
Schutzglas-
deckblech
Schutzglasring
Schutzglas
15 mm x 1,5 mm
Wechselkassette
Magnet
