6.2.4 Gerät montieren
Im Boden des Gehäuses befinden sich vier Bohrungen Ø 6,6 mm für die Montage auf einer kundenseitigen
Halterung.
Beachten Sie insbesondere bei Messabläufen mit hohen Messzyklen (siehe Kapitel 8.4 auf Sei-
te 38) auf eine gute Wärmeleitfähigkeit der kundenseitigen Montagefläche, um eine schnelle
Wärmeabgabe zu gewährleisten.
1. Montieren Sie das PMM gemäß Abb. 6.4 auf Seite 18 mit 4 Schrauben M6.
Die Gesamtlänge der Schrauben ist von den Dimensionen der kundenseitigen Halterung abhängig.
Empfohlen werden Schrauben der Festigkeitsklasse 8.8 und ein Anziehdrehmoment von 35 N∙m.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird das Gerät aus der ausgerichteten Position bewegt, entsteht im Messbetrieb erhöhte gestreu-
te oder gerichtete Reflexion des Laserstrahls (Laserklasse 4).
 Montieren Sie das Gerät so, dass es durch unbeabsichtigtes Anstoßen oder Zug an den Leitungen
nicht bewegt werden kann.
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Verschmutzungen und Fingerabdrücke am Schutzglas können im Messbetrieb zur Beschädigung
oder zur Zerstörung des Schutzglases führen.
 Berühren Sie das Schutzglas nicht mit bloßen Händen.
 Prüfen Sie den Zustand des Schutzglases regelmäßig. Das Schutzglas kann gereinigt oder bei
starker, nicht entfernbarer Verschmutzung ausgetauscht werden (siehe Kapitel 15 „Wartung und
Inspektion" auf Seite 80).
 Betreiben Sie das Gerät nur mit einem sauberen Schutzglas.
2. Prüfen Sie den sicheren Sitz des Gerätes.
Das Gerät darf sich nicht mehr bewegen lassen.
3. Prüfen Sie nach der Montage des Gerätes, dass eine Kollision des Verschlusses mit der Laseranlage
ausgeschlossen ist.
Eine bemaßte Ansicht des Schwenkbereichs finden sie im Kapitel 20 „Abmessungen" auf Seite 89.

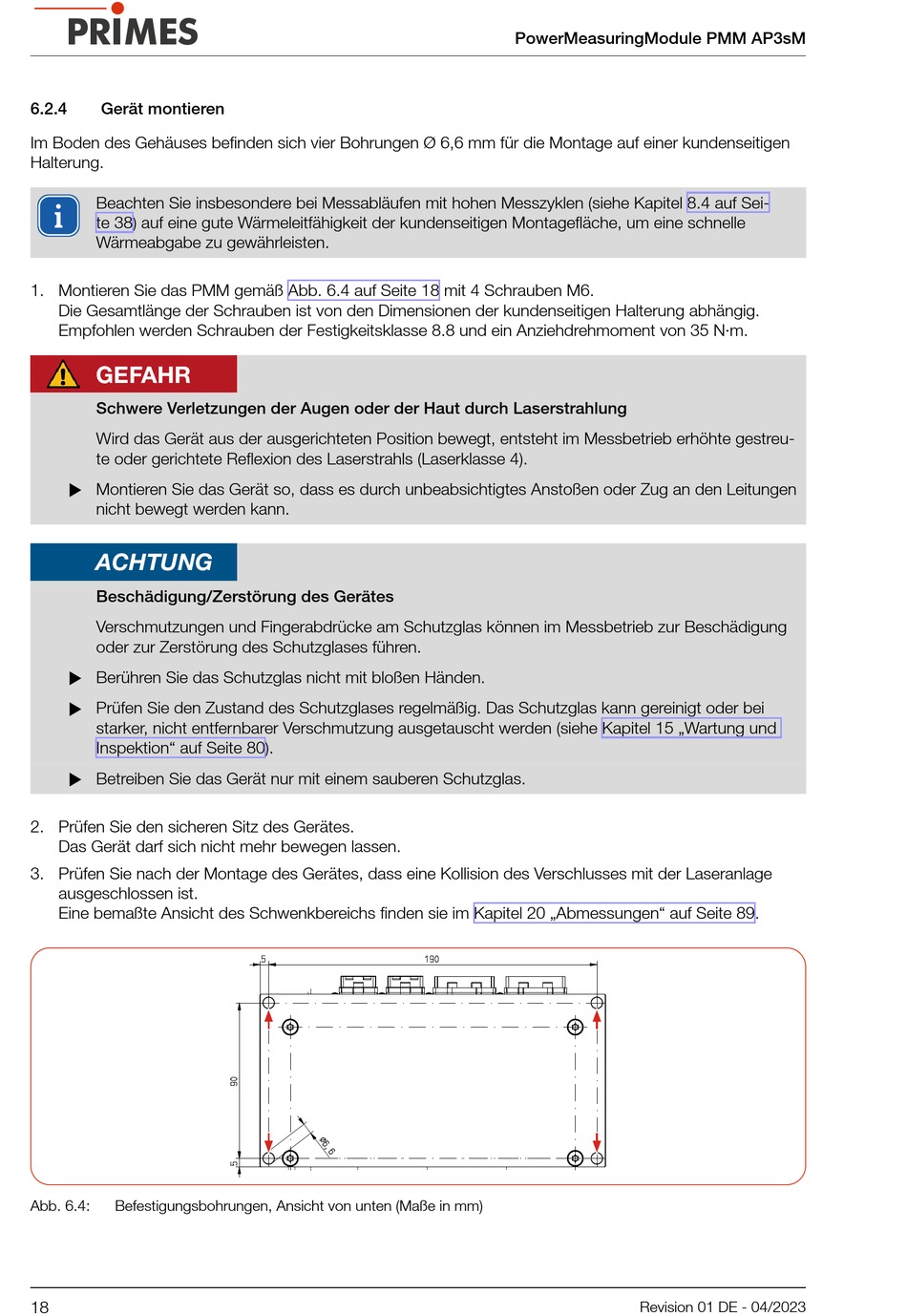

Abb. 6.4: Befestigungsbohrungen, Ansicht von unten (Maße in mm)
