PowerMeasuringModule PMM AP3sM
15.3.2

Optikaufsatz entnehmen/einsetzen

Zum Austauschen des Schutzglases außerhalb des PMM kann der Optikaufsatz entnommen werden.
Optikaufsatz aus dem PMM nehmen
1. Beachten Sie die Warnhinweise im Kapitel 15.3.1 auf Seite 81.
2. Schalten Sie den Laserstrahl aus.
3. Stellen Sie sicher, dass alle bewegliche Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
4. Lassen Sie das Gerät eine angemessene Zeit abkühlen.
5. Öffnen Sie den Verschluss.
6. Ziehen Sie geeignete Handschuhe an.
7. Drücken Sie die Verriegelung des Optikaufsatzes.
 Der Optikaufsatz wird von einem Auswerfer automatisch angehoben.
8. Ziehen Sie den Optikaufsatz aus dem Gehäuse heraus.
Optikaufsatz in den PMM einsetzen
9. Setzen Sie den Optikaufsatz schräg in die Gehäuseausfräsung ein.
10. Halten Sie die Verriegelung des Optikaufsatzes gedrückt.
11. Drücken Sie den Optikaufsatz in das Gehäuse und lassen Sie die Verriegelung los.
 Der Optikaufsatz ist nun verriegelt.
12. Schließen Sie den Verschluss.
Gehäuseaus-
fräsung
Optikaufsatz
Verschluss
Verriegelung des
Optikaufsatzes

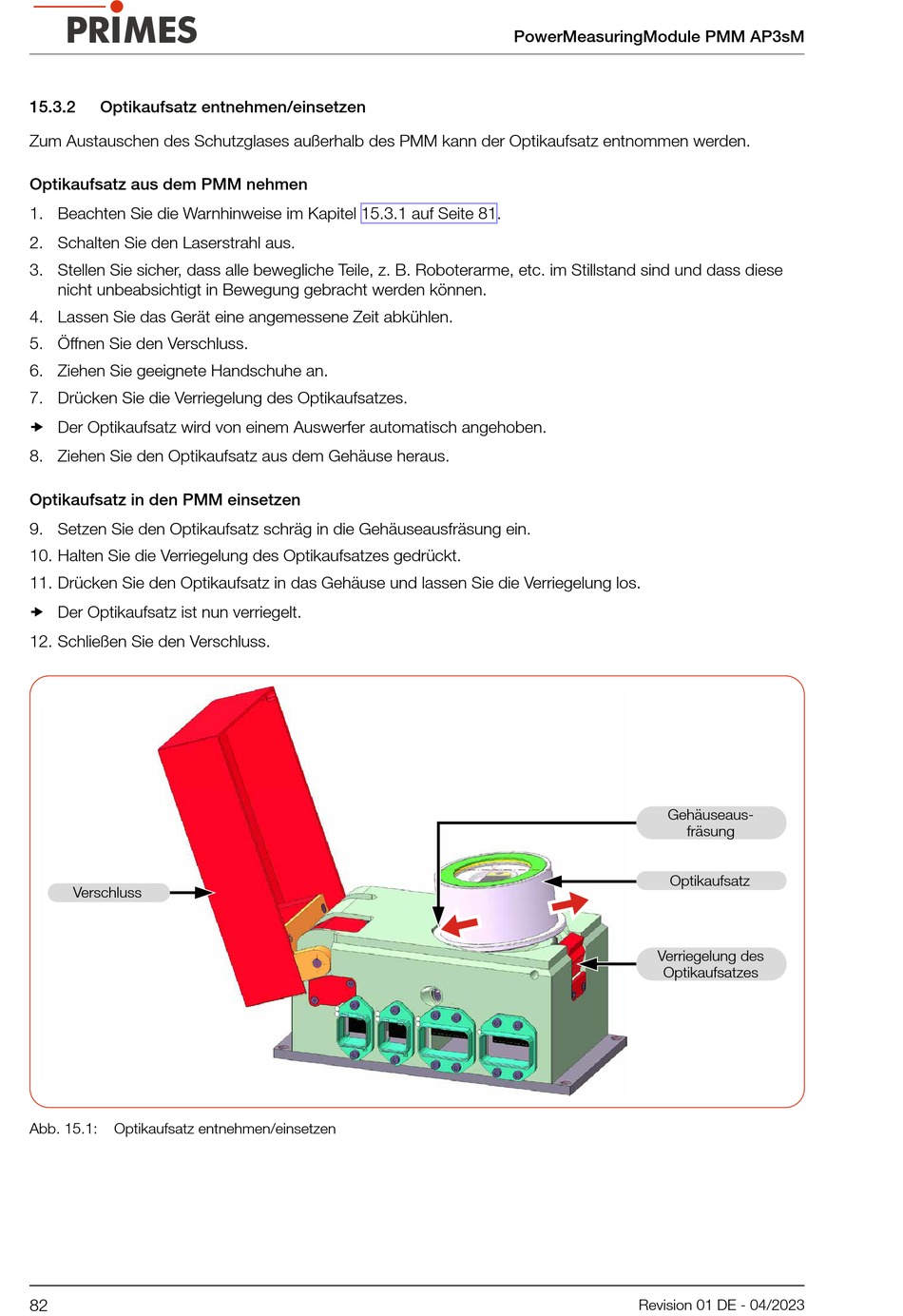

Abb. 15.1: Optikaufsatz entnehmen/einsetzen
