PowerMeasuringModule PMM AP3sM
10

Details des Messablaufes

Der Messablauf für eine Leistungsmessung lässt sich in drei Schritte aufteilen:

1. Messbereitschaft herstellen

2. Messung durchführen
3. Messung auswerten
Die Details zu den einzelnen Schritten werden im Folgenden erläutert.
10.1 Messbereitschaft herstellen
Die Messbereitschaft des Gerätes hängt nur von drei Parametern ab:
1. Der Verschluss ist offen.
2. Der Absorber hat noch Kapazität, um die Energie einer Messung aufzunehmen.
3. Es läuft aktuell kein Messzyklus.
10.1.1 Öffnen des Verschlusses
Der Verschluss wird über eine Rutschkupplung durch einen Getriebemotor geöffnet. Der Befehl zum Öffnen
des Verschlusses wird durch Setzen des Bits „open shutter" im Kommandobyte erteilt. Der Motor benötigt
weniger als 5 Sekunden zum Öffnen des Verschlusses.
Sobald der Verschluss die „offen"-Position erreicht hat, ändert das Bit „shutter is open" im Byte „Status1"
seinen Wert auf 1. Das Kommandobit „open shutter" kann dann deaktiviert werden. Das Schließen des Ver-
schlusses erfolgt in der gleichen Weise.

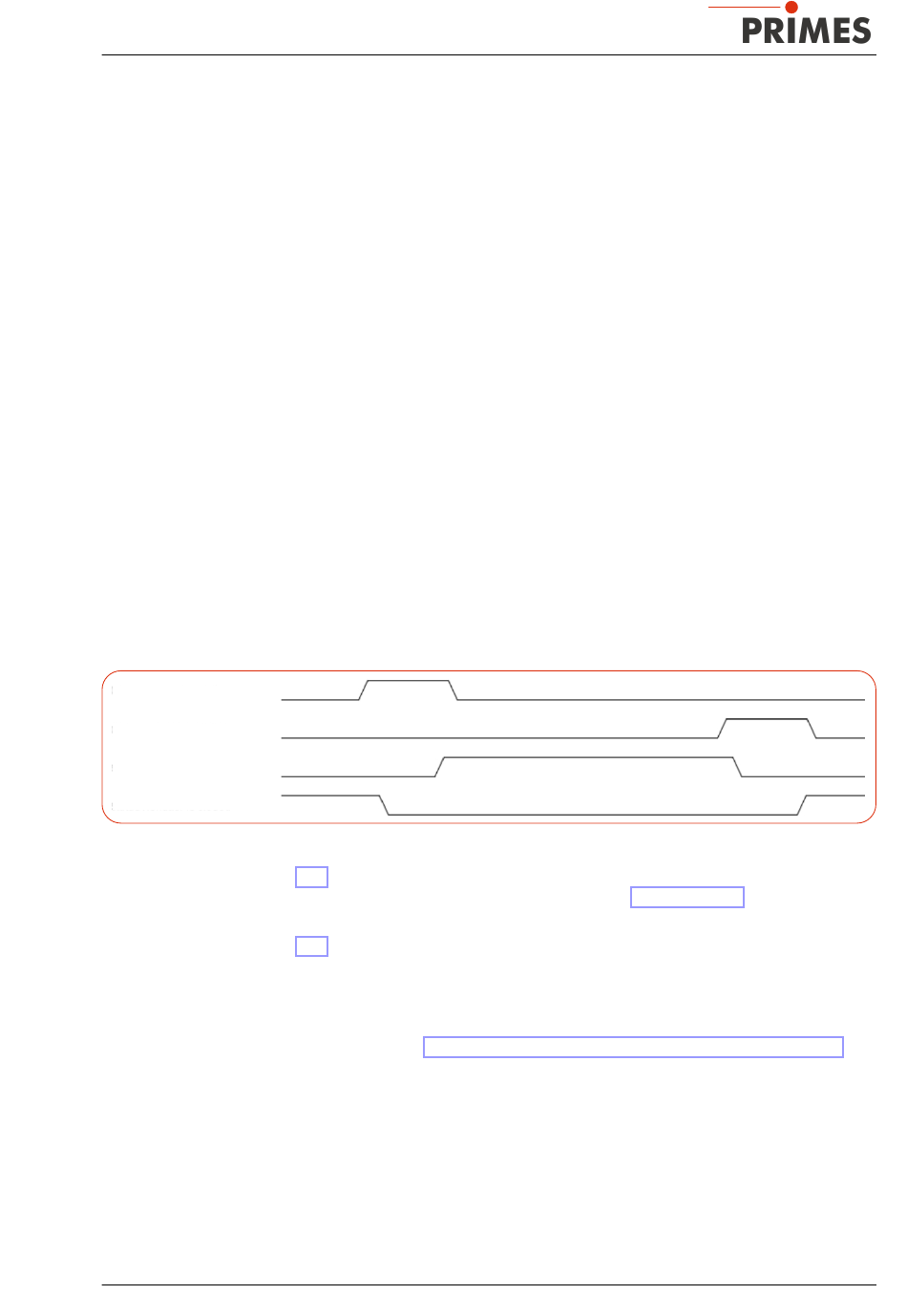

Command.open shutter
command.close shutter
status1.shutter open
status1.shutter is closed
Abb. 10.1: Timing zur Ansteuerung des Verschlusses
Bei Punkt 2 gemäß Kapitel 10.1 ist eine Wartezeit einzuhalten. Die Wartezeit lässt den Absorber abkühlen,
sodass eine neue Messung möglich ist. Die Wartezeiten kann dem Kapitel 8.5 auf Seite 39 entnommen
werden.
Bei Punkt 3 gemäß Kapitel 10.1 stellt sich die Messbereitschaft automatisch nach Ende des aktuellen Mess-
zyklus wieder her.
10.1.2

Bestimmung der Bestrahlungszeit

Die Bestrahlungszeit ist entsprechend der im Kapitel 8.6 „Berechnung der Bestrahlungszeit" auf Seite 39
ausgeführten Regeln zu bestimmen.
