PowerMeasuringModule PMM AP3sM
13.3.1

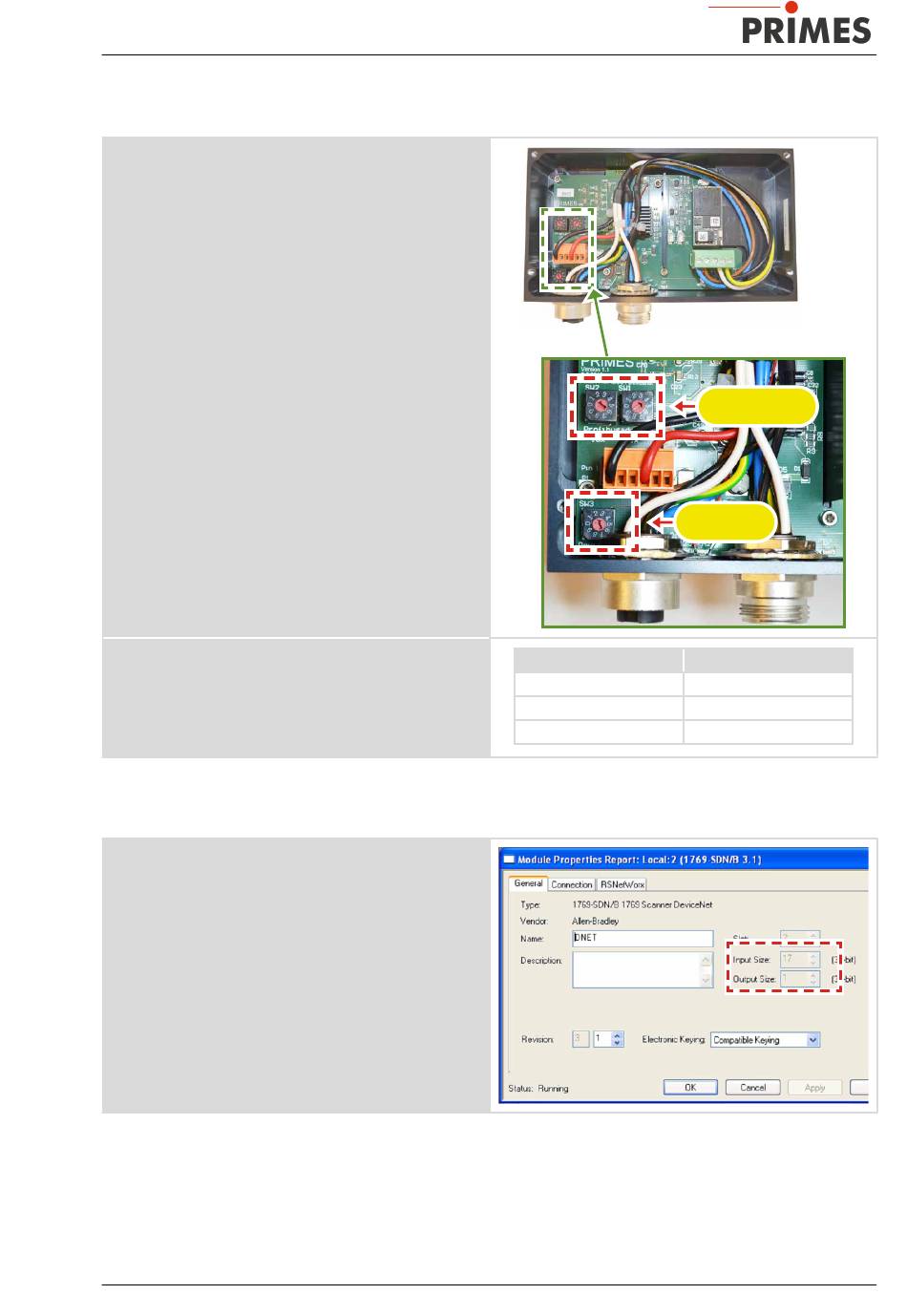

DeviceNet-Adresse und Baudrate einstellen

1. Entfernen Sie die Bodenplatte des Gerätes (vier
Innensechskantschrauben SW 2,5 mm).
2. Stellen Sie mit den Drehschaltern SW2 und SW1
die gewünschte Busadresse ein. Die Pfeilspitze des
Drehschalters muss auf die entsprechende Ziffer
zeigen.
Die Adresse ist zweistellig. Mit Schalter SW2 stellen Sie
die erste Stelle (Zehnerzahl), mit Schalter SW1 die zweite
Stelle (Einerzahl) ein.
Beispiel
Die Busadresse soll 14 sein.
Einstellung Schalter SW2=1
Einstellung Schalter SW1=4
3. Stellen Sie mit dem Drehschalter SW3 die ge-
wünschte Baudrate ein (Werkseinstellung ist
2 ≙ 500 kHz).
4. Montieren Sie wieder die Bodenplatte des Gerätes.
13.3.2 DeviceNet -Scanner ins DeviceNet
®
1. Klicken Sie im Verzeichnisbaum des Hardware-
Fensters auf „I/O Configuration" und wählen Sie mit
Rechtsklick "New Module..." aus.
2. Wählen Sie aus der Typenliste ihren Scanner aus
(hier "1769-SDN/B Scanner DeviceNet
tigen Sie mit OK.
3. Geben Sie als Eingangsgröße 21 Doppelworte; ent-
sprechend 84 Byte ein.
Revision 01 DE - 04/2023
Schalterstellung SW3
0
1
2
einbinden
®
") und bestä-
®
Busadresse
SW2 und SW1
Baudrate
SW3
Baudrate in kHz
125
250
500
61
