primes PowerMeasuringModule PMM Originalbetriebsanleitung Seite 57

PowerMeasuringModule PMM AP3sM

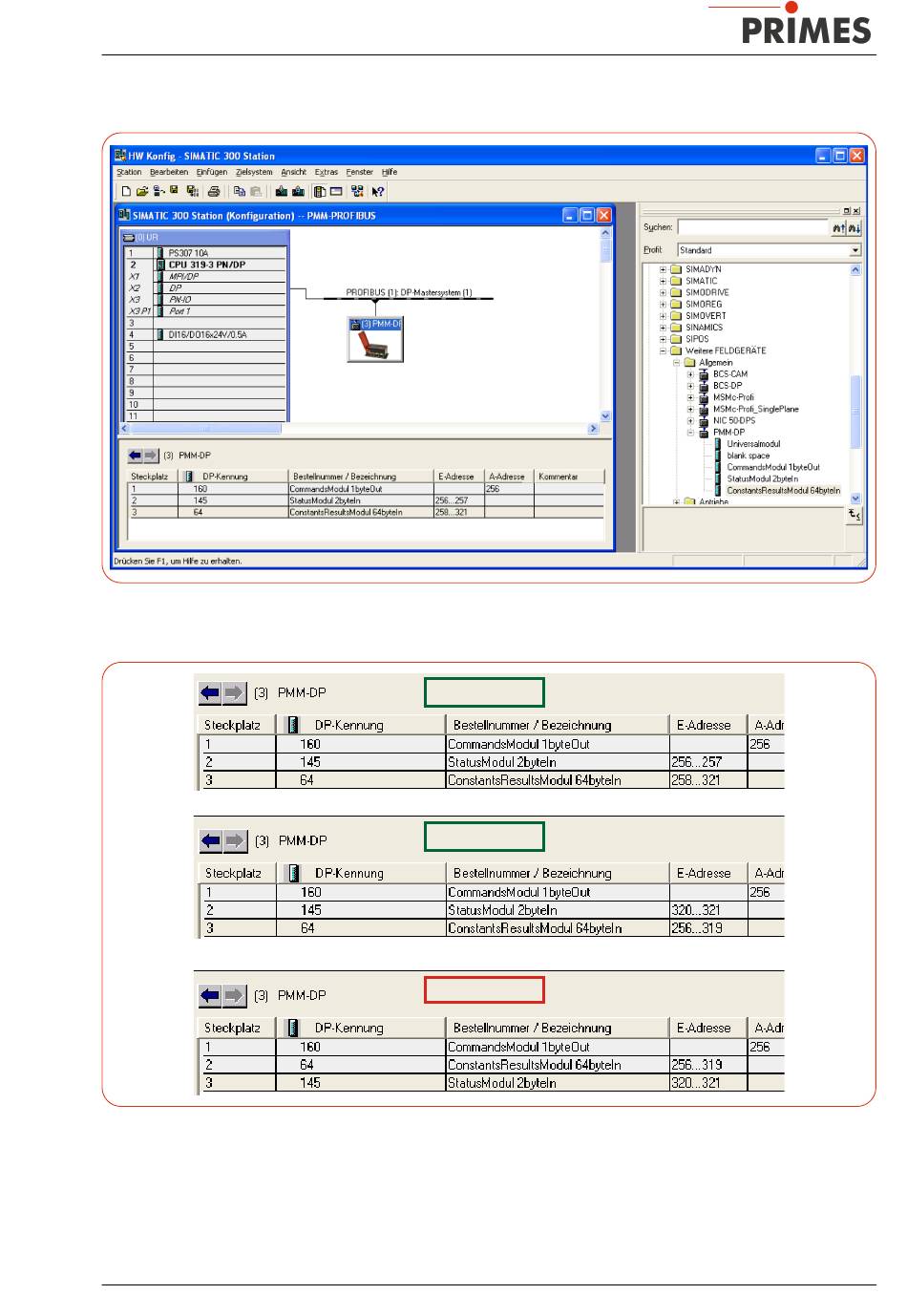

Der folgende Screenshot zeigt die Einbindung der GSD-Datei unter SIMATIC STEP 7.
Abb. 12.2: GSD-Datei unter SIMATIC STEP 7
Die richtige Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle sind zu beachten.
Abb. 12.3: Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle
Revision 01 DE - 04/2023
Standard
Möglich
Nicht lauffähig!
57
