12.2

GSD-Datei (PROFIBUS)

Die GSD-Datei für das PMM befindet sich auf dem mitgelieferten PRIMES-Datenträger. Die Busadresse des
Gerätes ist auf 3 voreingestellt.
Bei Geräten ab Auslieferungsdatum 03.2012 ist die PROFIBUS-Adresse von 1 bis 99 einstellbar.

PROFIBUS-Adresse einstellen

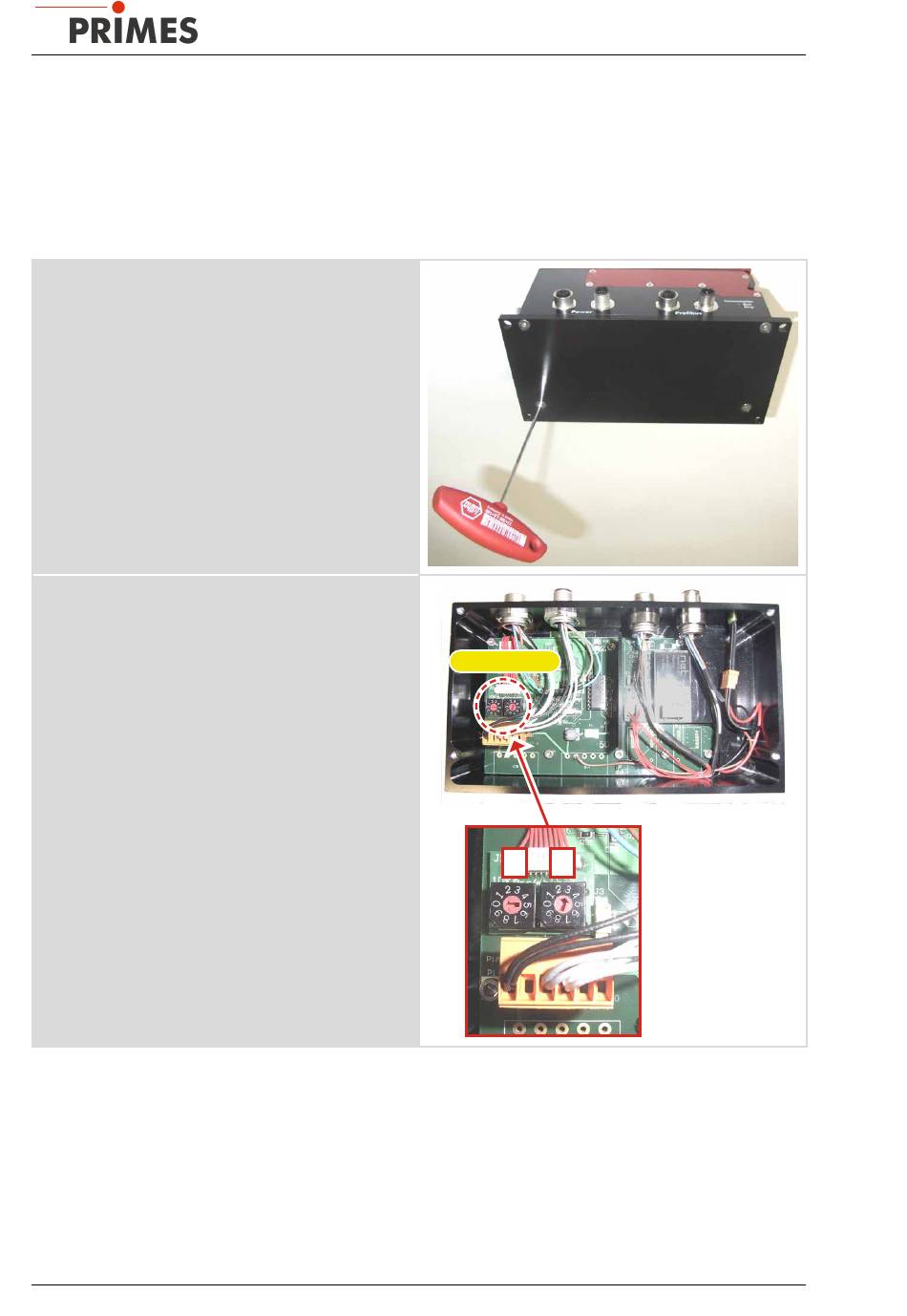

1. Entfernen Sie die Bodenplatte des Gerätes (vier
Innensechskantschrauben SW 2,5 mm).
2. Stellen Sie mit den Drehschaltern A und B die ge-
wünschte Busadresse ein. Die Pfeilspitze des Dreh-
schalters muss auf die entsprechende Ziffer zeigen.
Die Adresse ist zweistellig. Mit Schalter A stellen Sie die
erste Stelle (Zehnerzahl), mit Schalter B die zweite Stelle
(Einerzahl) ein.
Beispiel:
Die Busadresse soll 3 sein.
Einstellung Schalter A=0
Einstellung Schalter B=3
56
PowerMeasuringModule PMM AP3sM
Drehschalter
A B
