Anschlüsse
3. Beachten Sie, dass die Adresse zweistellig ist. Mit Schalter A stellen Sie die erste Stelle (Zehnerzahl), mit
Schalter B die zweite Stelle (Einerzahl) ein.
Die PROFIBUS-Adresse ist von 1 bis 99 einstellbar. Werkseitig ist die Adresse 17 eingestellt.
4. Setzen Sie die Abdeckung wieder ein und verschrauben Sie diese.
7.1.3 Gerätestammdatei (GSD-Datei)
Die GSD-Datei für den FPM ohne Kaustikoption und mit PROFIBUS-Interface hat den Namen PRI_0305.
GSD. Sie befindet sich auf dem mitgelieferten Datenträger.

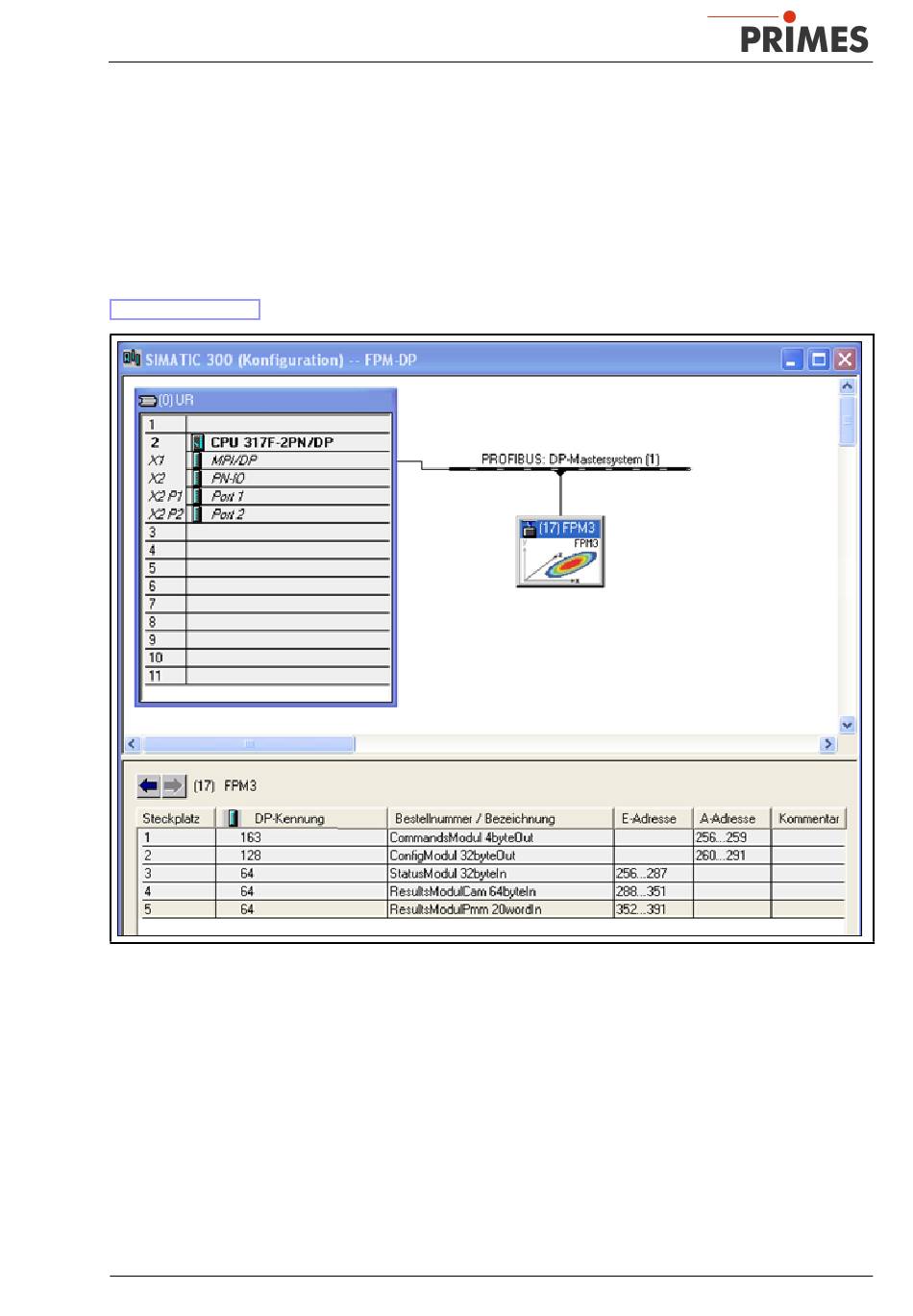

Abb. 7.3 auf Seite 23 zeigt die Einbindung der GSD-Datei unter Step7.
Abb. 7.3: Einbindung der GSD-Datei unter Step7
Revision 07 DE 10/2022 23
