Spannungsversorgung (Power); Profibus-Adresse Einstellen - primes FocusParameterMonitor FPM 60 Originalbetriebsanleitung

Polbild Buchse (Draufsicht Steckseite)
1
5
2
4
3
Tab. 7.1: Steckverbinder PROFIBUS

Spannungsversorgung (Power)

Die Spannungsversorgung erfolgt über 7/8''-Steckverbinder. Die beiden Steckverbinder sind intern 1:1
durchverbunden.
Polbild (Draufsicht Steckseite)
Stecker Buchse
Tab. 7.2: Steckverbinder Spannungsversorgung
Ethernet
Der Ethernet-Port befindet sich entweder verdeckt unter der Wartungsklappe (Busaddress) oder in einer
Wartungsklappe mit frei zugänglichem Ethernet-Port. Der Ethernet-Port ist ein RJ45-Steckverbinder.

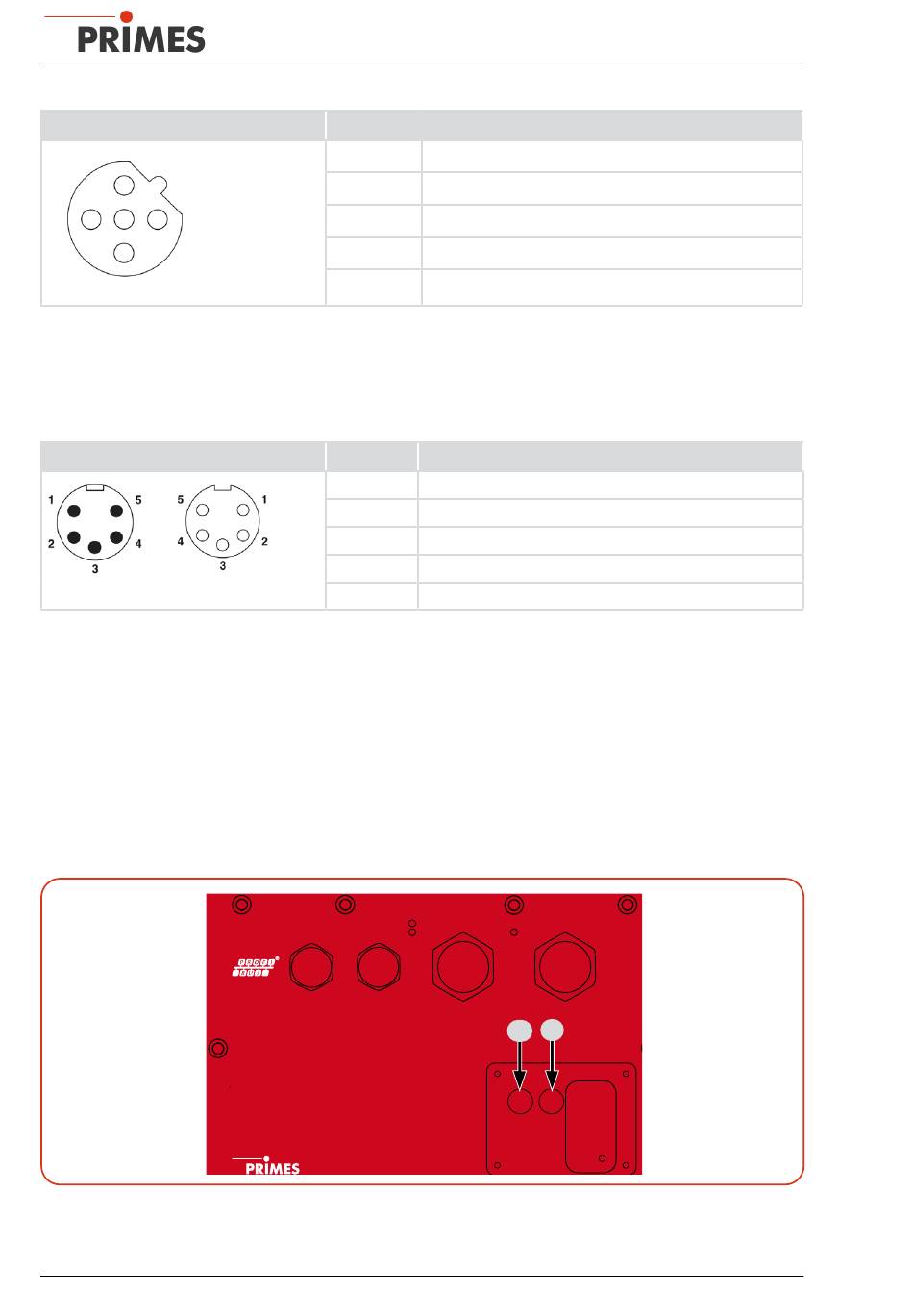

7.1.2 PROFIBUS -Adresse einstellen
®
1. Entfernen Sie die vier Schrauben der Wartungsklappe.
2. Stellen Sie mit den Drehschaltern A und B die gewünschte Busadresse ein. Die Pfeilspitze des Dreh-
schalters muss auf die entsprechende Ziffer zeigen.
Abb. 7.2: Drehschalter unter der Wartungsklappe
22
Pin
1
2
3
4
5
®
Pin
1
2
3
4
5
In Out
FocusParameterMonitor
Zeichnungsname: FPM Anschlußfeld PB Druck
Zeichnungsnummer: FPM03A00040040D
Bearbeiter: M.Werner
Datum: 14.04.2014
Druck geändert : 03.07.2014
Druckausführung: einfarbig weiss
Funktion
+5 V
Signal A
ISOGND
Signal B
Nicht verbunden
Funktion
GND Aktor
GND Sensor
FE (Funktionserde)
Sensorversorgung +24 V
Aktorversorgung +24 V
185
COM
Run
Stop
Power
FPM
A
B
Bus-address
Änderungen: Fertigungszeichnung und Zeichnungsnummer wurden
geändert.
FocusParameterMonitor FPM
Revision 07 DE 10/2022
