2.
MCS 100 Diskussions-Steuereinheit

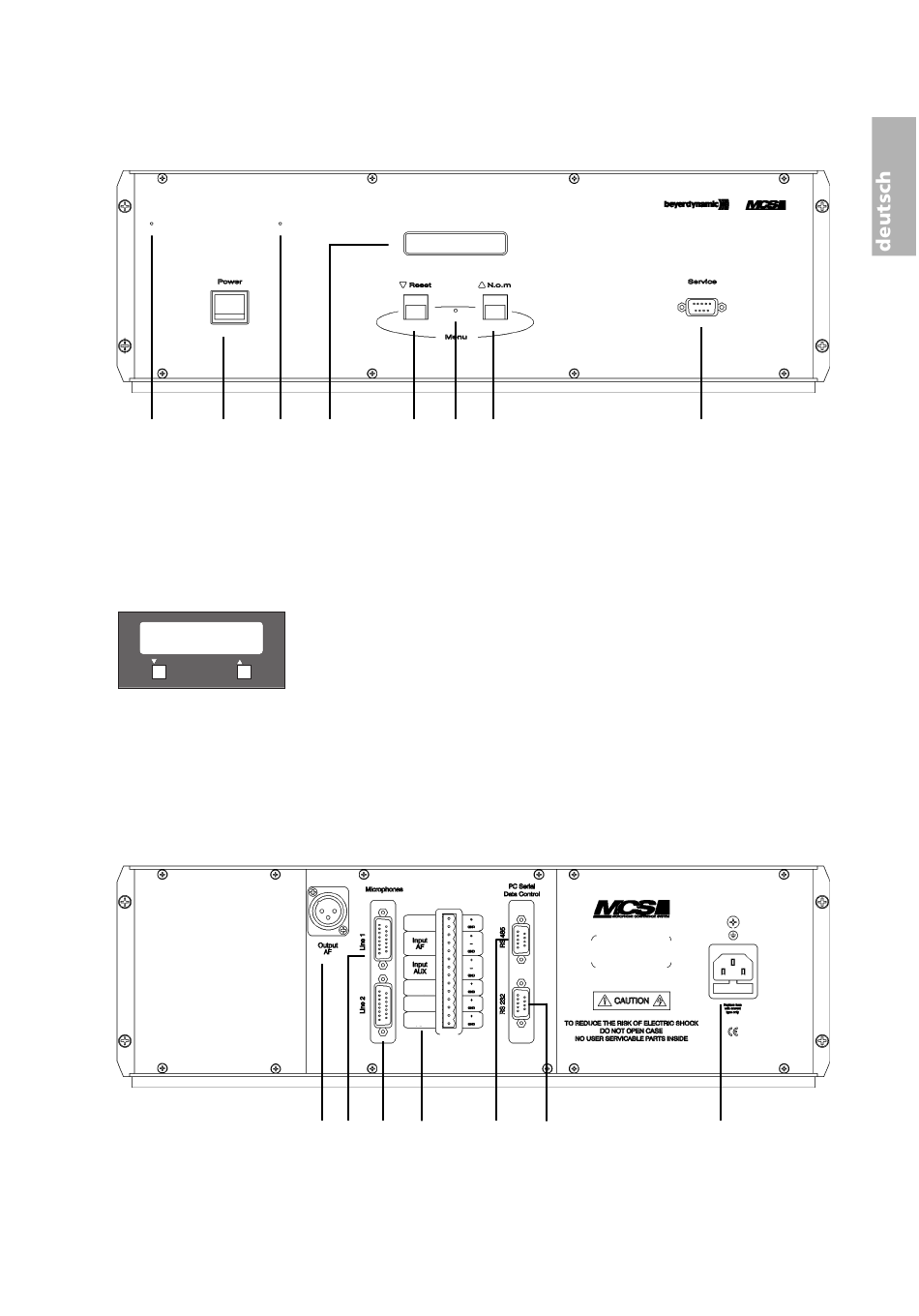

Vorderseite
(1)
(2)
(1) Betriebskontroll-Anzeigen der Netzteile
(2) Ein- und Ausschalter
(3) LC-Display
Zwei Multifunktionstasten:
(4) Linke Taste „Reset" allein ca. 12 sek. gedrückt, fungiert als Reset-Taste und setzt alle einstellbaren Parameter auf
anwenderspezifische Parameter zurück (siehe Kapitel 5.2).
(5) Rechte Taste „N.o.m." allein gedrückt zeigt die maximale Anzahl der einschaltbaren Delegiertensprechstellen an.
LCD-Anzeige für ca. 10 sec.
Konfiguration
Max
NOM 2
Reset
N.o.m.
(6) Master-Reset-Taste, wird diese gedrückt, werden die herstellerspezifischen Parameter (Mittelwerteinstellungen) geladen.
Diese sollen gewährleisten, daß das System in jedem Fall funktioniert, auch wenn eine falsche Einstellung durch den Anwender
vorgenommen wird. Die Master-Reset-Taste ist vertieft angebracht, so daß sie nur mit einem Hilfsmittel (z.B. Kugelschreiber o.ä.)
betätigt werden kann.
(7) Serviceport RS 232-Schnittstelle für Systemkonfiguration mit MCS-Editor über PC
Rückseite
(8) Output AF: 3-pol. XLR-Hauptsignalausgang zum Anschluß an Verstärker, Mischpult etc.
(9) Microphones Line 1 und
(10) Line 2: dienen zum Anschluß der Sprechstellen. Pro Linie können jeweils max. 32 Sprechstellen angeschlossen werden.
(11) - (16) Audioanschlußleiste (Steckklemmleiste):
(1)
(3)
(4)
(6)
Extension
Return
Send
Record
(8) (9) (10) (11) - (16) (17)
(5)
(18)
(7)
(19)
7
