(11) Extension: Entrée Audio pour unité d'extension.
(12) Input AF: Entrée pour signaux audio à bas niveau, comme des systèmes téléphone.
Attention: Le raccordement d'une ligne téléphonique est impossible, il faut utiliser une interface adéquate.
(13) Input AUX: Entrée symétrique par transformateur pour le raccordement d'un récepteur de micro sans-fil, d'une console de mixa-
ge ou d'une autre source audio.
(14) Return et:
(15) Send: Entrée et sortie pour l'insertion d'un processeur externe (correcteur ou effet) sur le bus général des microphones des postes.
Il n'y a pas de traitements pour les signaux externes de bornes (12) et (13).
(16) Record: Raccordement d'un enregistreur.
(17) RS 485: Pour le raccordement d'une unité d'extension avec d'autres postes (max. 32 postes par ligne) ou raccordement d'un Media
Contrôleur pour contrôler une caméra vidéo, un écran etc., via un PC (Ecran tactile).
(18) RS 232: Pour le raccordement d'un PC de commande (avec une souris ou un écran tactile) ou d'autres systèmes de contrôle tels
que: AMX© , Crestron© ou Syscon©.
(19) Raccordement du cordon d'alimentation secteur.
3.
Installation de la MCS 100 et des postes.
MCS 100
MCS 1036
oder / or
MCS 1038
Systemanschlußkabel CA 1402
System Connecting Cable CA 1402
Note:
Les postes MCS 1213, 1223, 1613 et 1623 sont raccordés à la MCS 100 et entre eux en utilisant des câbles CA 1502.
La longueur totale du câble du bus ne doit pas excéder 300 m. Chaque câble en Y dans l'installation ne doit pas excéder 5 m.
Précautions
•
Vérifier toujours que la MCS 100 est hors tension avant de raccorder des postes, des appareils externes etc.
•
De même lors d'un changement d'adressage ou de raccordement.
Important:
Nous vous recommandons de raccorder jusqu'à 32 postes à la première entrée Line 1 (9). Si vous utilisez plus de postes,
veillez à ce qu'au minimum 5 de ces postes soient raccordés à la Line 2 (10).
Par exemple: Si vous voulez raccorder 33 postes, raccorder 28 postes à la Line 1 (2) et 5 postes à la Line 2 (10).
4.
Tension du secteur
En sortie d'usine, les blocs d'alimentation intégrés sont câblés sur 230 V. Si votre tension secteur est de 115 V, vous devez dévis-
ser le couvercle supérieur de la MCS 100 et mettre les deux commutateurs rouge des blocs d'alimentation sur 115 V.
Attention:
Mettez l'appareil hors service et déconnectez-le du réseau avant d'ouvrir le couvercle. Sinon, vous risquez des chocs
électriques.
76
1.
Avant de raccorder la MCS 100 au secteur, veuillez contrôler la ten-
sion du secteur (voir chapitre 4 ''Tension du secteur'').
2.
Fixer les adresses des postes comme cela est expliqué au chapitre
''1.3 Adressage des Postes''.
3.

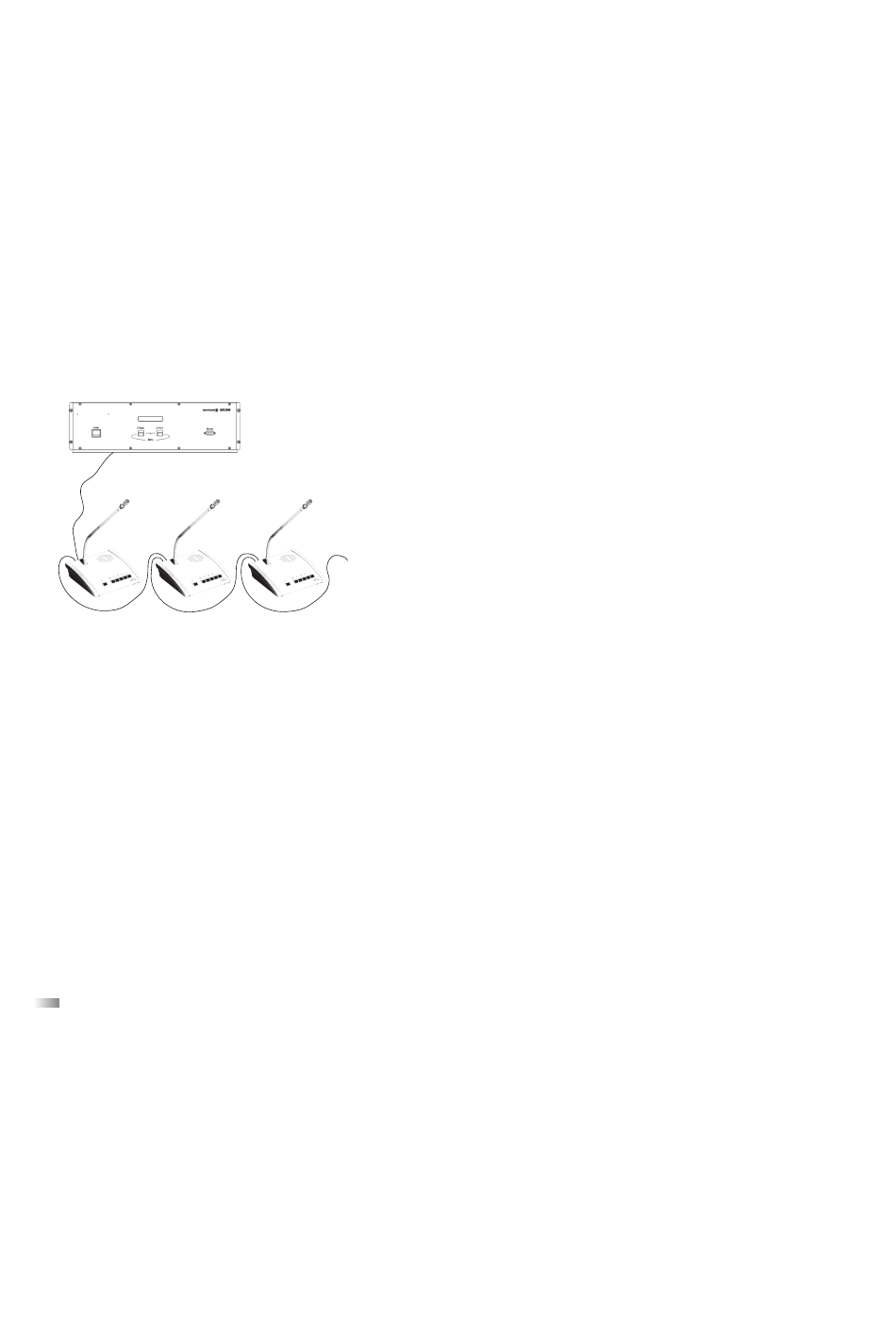

Raccorder le premier poste à l'entrée Line 1 de la MCS 100 en utili-
sant un câble CA 1514. En utilisant des câbles CA 1402, les autres
postes sont raccordés en utilisant le principe du simple câble, c'est-à-
dire, le deuxième poste est raccordé au premier, le troisième est rac-
cordé au deuxième etc.
4.
Il est possible de raccorder 32 postes sur une seule ligne au maxi-
mum. Pour éviter les surcharges des entrées de la MCS 100, au moins
5 postes doivent êtres raccordés à une ligne.
