2.

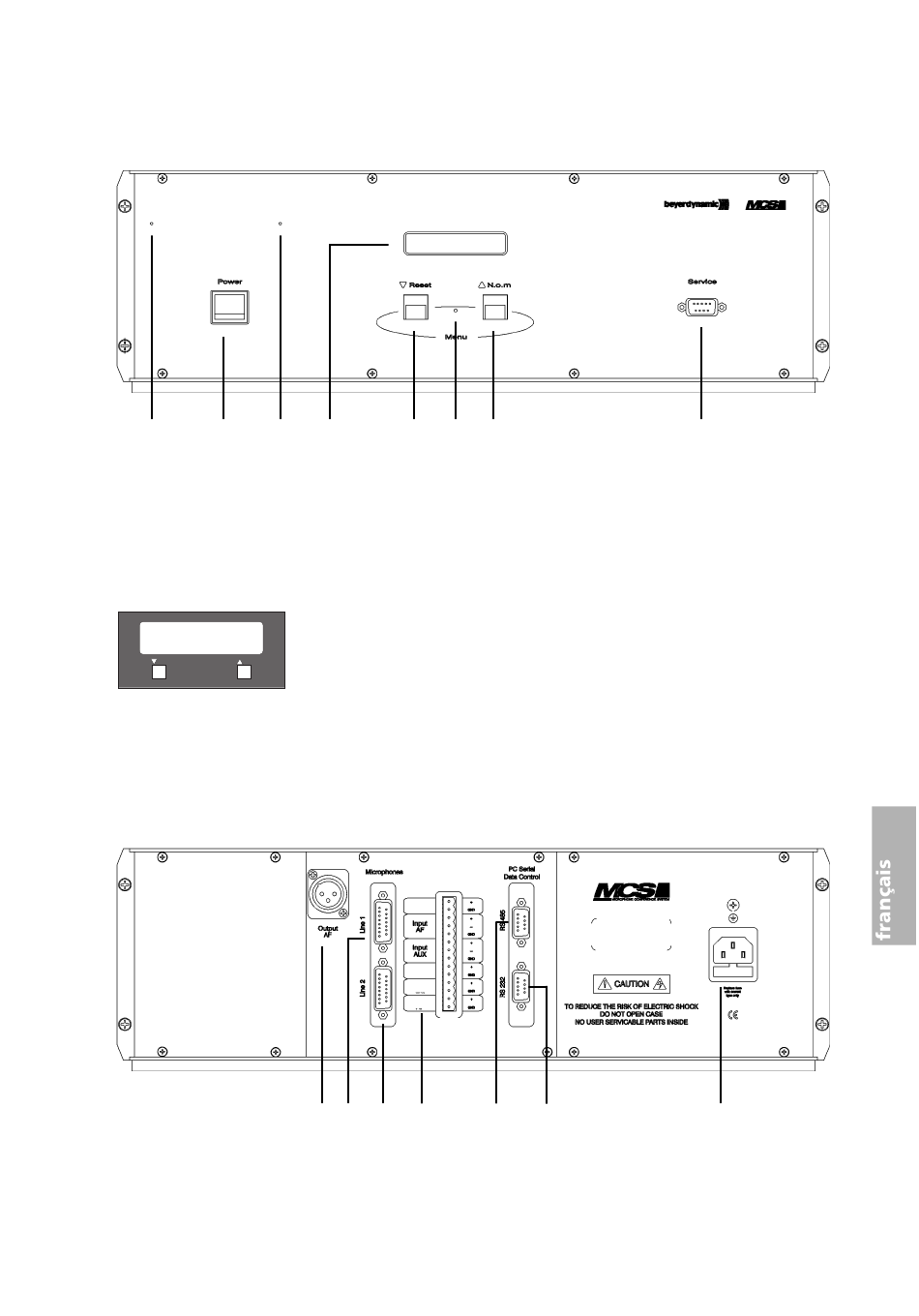

Centrale de contrôle MCS 100
Face Avant
(1)
(2)
(1) Indicateurs de fonctionnement des alimentations internes.
(2) Commutateur de mise en:hors marche.
(3) Afficheur LCD
Deux boutons multifonctions:
(4) Bouton gauche (Reset): Appuyer sur ce bouton durant 12 secondes afin de remettre tous les paramètres réglables aux valeurs
spécifiques de l'utilisateur (voir chapitre 5.2).
(5) Bouton de droite (N.o.m): Appuyer sur ce seul bouton affiche pendant 10 secondes le nombre maximum de postes délégués qui
peuvent parler simultanément.
Configuration
Max
NOM 2
Reset
N.o.m.
(6) Bouton «Master Reset» : Si ce bouton est appuyé, les paramètres spécifiques Usine (valeurs moyennes), sont chargés. Ils garan-
tissent un fonctionnement correct du système, même dans le cas ou après un utilisateur ait entré des réglages incorrects. Comme
le bouton «Master Reset» est monté en retrait, utiliser un stylo à bille ou une pointe fine pour l'activer.
(7) Port service: Interface RS-232 pour la configuration du système avec le logiciel MCS Editeur et un ordinateur personnel.
Face Arrière
(8) Output AF: Sortie audio sur XLR mâle 3 broches pour le raccordement à un amplificateur ou à une console de mixage etc...
(9) Microphone: Line 1 et
(10) Line 2: Servent à connecter les postes. Chaque ligne permet de raccorder un maximum de 32 postes.
(11)–(16) Connecteur Audio (bornier Phoenix).
(1)
(3)
(4)
(6)
Extension
Return
Send
Record
(8) (9) (10) (11) - (16) (17)
(5)
(18)
(7)
(19)
75
