13.

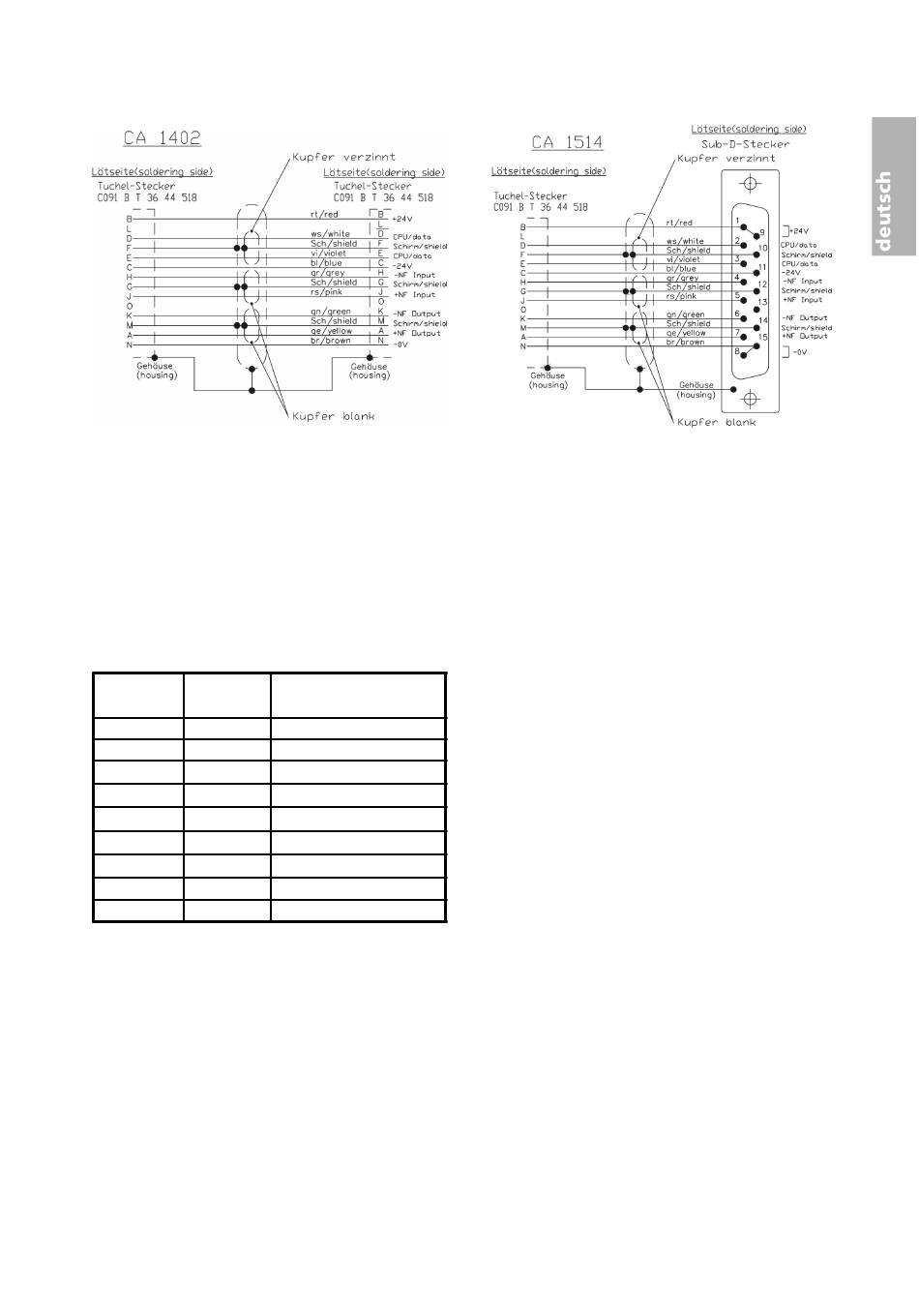

Anschlußbild Sprechstellenkabel 14-pol. Renk, 15-pol. Sub-D
Sprechstellenkabel 14-pol. Renk (CA 1402)
Anhang
RS 232-Protokoll
Die Schnittstelle befindet sich als 9-pol. Sub-D-Buchse auf der Rückseite der MCS 100 mit der Beschriftung „RS 232". Die Belegung ent-
spricht der Standardbelegung RS 232-C.
Belegung
9-pol. Sub-D
Funktion
1
-
2
TxD
3
RxD
4
-
5
GND
6
-
7
CTS
8
RTS
9
-
Die Schnittstelle arbeitet mit folgenden Parametern:
• 9600 Baud
• 8 Datenbit
• NO Parity
• 1 Stopbit
RTS signalisiert die Bereitschaft der MCS. Im Normalbetrieb ist dieses Signal immer aktiv geschaltet (+V).
Auf CTS wird der Bereitschaftsstatus des Bediengerätes erwartet.
Sollte das Bedientableau/der Steuer-PC kein RTS-Signal zur Verfügung stellen, ist es möglich an der MCS Pin 7+8 zu brücken.
Softwareprotokoll
Der Datenaustausch erfolgt in reinem ASCII-Code. Jede Befehlszeile wird von einem Carriage Return (0x0D) abgeschlossen.
Datenrichtung
MCS <-> Bedienpult
-
->
<-
-
-
-
<-
->
-
Sprechstellenkabel 15-pol. Sub-D (CA 1514)
35
