Câble de raccordement Renk 14 broches, Sub-D 15 broches

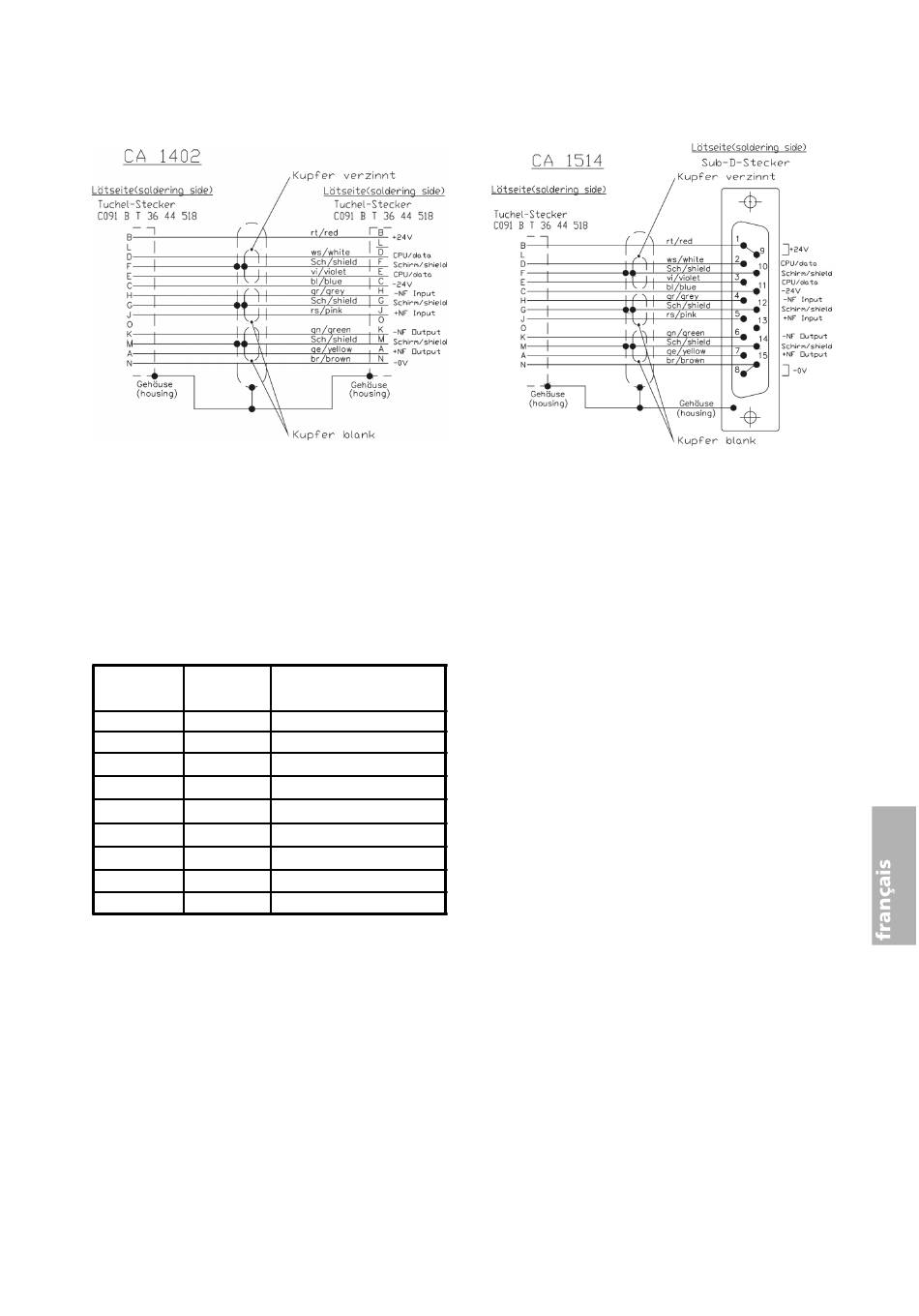

Câble de raccordement Renk 14 broches (CA 1402).
Appendice
Interface RS-232
L'interface utilise une prise Sub-D 9 broches Femelle, elle est située sur la face arrière de la Centrale de Contrôle avec une étiquette
«RS-232». Le brochage correspond au standard RS-232 C.
Sub-D
9 broches
Fonction
1
-
2
TxD
3
RxD
4
-
5
Masse
6
-
7
CTS
8
RTS
9
-
L'interface fonctionne avec les paramètres suivants:
• 9600 baud.
• 8 bits de données.
• Pas de parité.
• 1 bit d'arrêt.
RTS indique que la MCS est prête à transmettre. En mode de fonctionnement normal, ce signal est toujours actif (+ V).
CTS indique que le système attend l'état de disponibilité de l'ordinateur.
S'il n'y a pas de signal RTS disponible depuis l'ordinateur, il est possible de ponter les broches 7 et 8 du côté de la MCS.
Protocole
L'échange des données s'effectue en code ASCII. Chaque ligne d'instruction est terminée par un Retour Chariot (0x0D).
Direction des données
MCS <-> Ordinateur
-
->
<-
-
-
-
<-
->
-
Câble de raccordement Sub-D 15 broches (CA 1514).
