5.2
Potenzialausgleich am Anschlusskasten

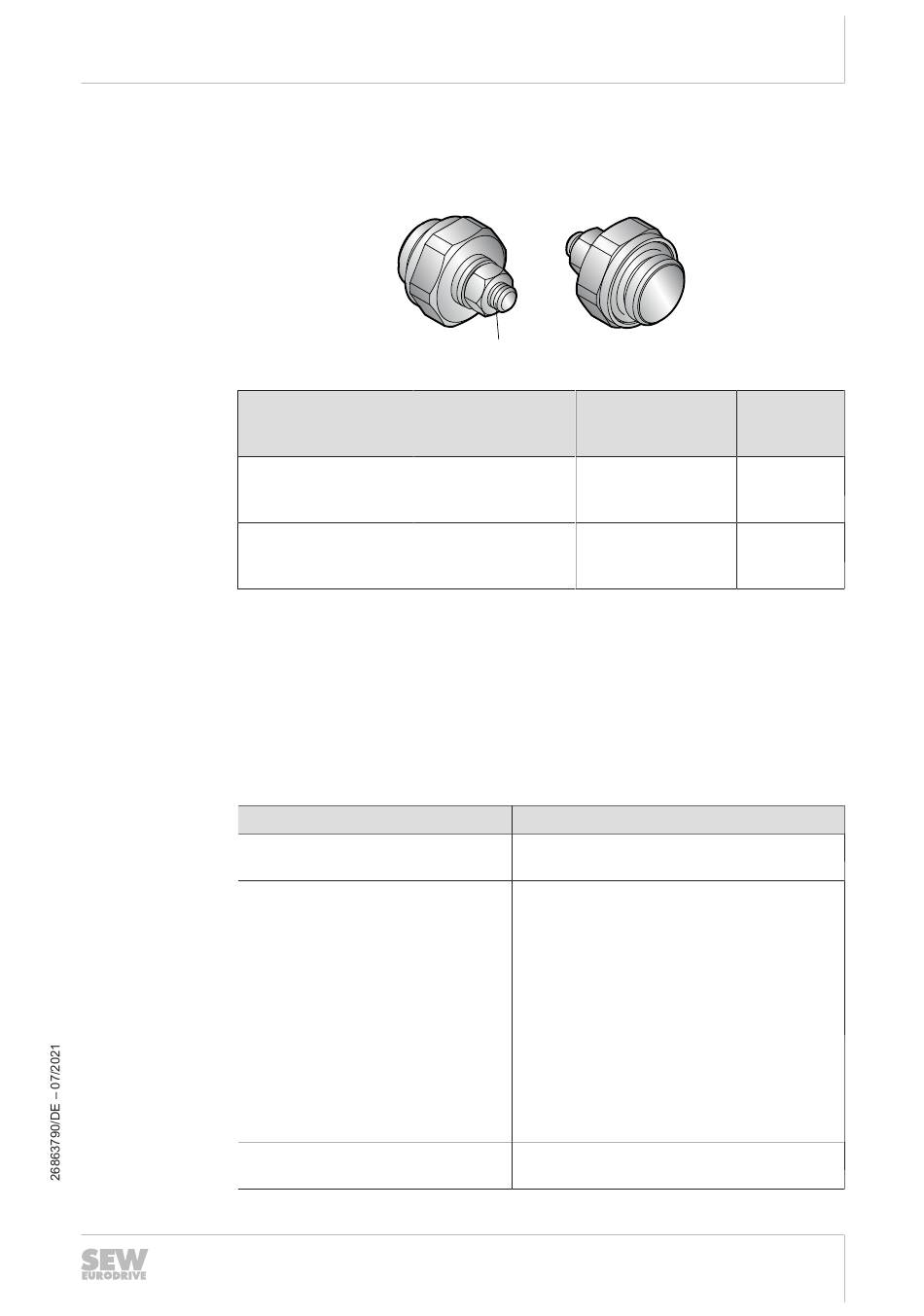

Eine weitere Option für einen HF-tauglichen Potenzialausgleich an einem Anschluss-
kasten bietet folgende Kabelverschraubung mit einem M6-Gewindebolzen:
M16-Kabelverschrau-
bung mit M6-Gewin-
debolzen
M25-Kabelverschrau-
bung mit M6-Gewin-
debolzen
Diese Kabelverschraubung können Sie an einem Anschlusskasten installieren, an
dem noch eine Kabeleinführung der Größe M16 oder M25 frei ist.
Schrauben Sie die Kabelverschraubung in die freie Kabeleinführung und installieren
Sie das Erdungskabel (mit Ringkabelschuh) oder die HF-Litze am M6‑Gewindebolzen.
5.3
Installationsvorschriften
5.3.1
Zulässige Spannungsnetze
Angabe zu den Spannungsnetzen
TN- und TT-Netze – Spannungsnetze
mit direkt geerdetem Sternpunkt
IT-Netze – Spannungsnetze mit nicht
geerdetem Sternpunkt
Spannungsnetze mit geerdetem
Außenleiter
Potenzialausgleich am Anschlusskasten
M6
Anzugsdrehmo-
Anzugsdrehmo-
ment Kabelver-
ment M6-Mutter für
schraubung
Gewindebolzen
4.0 Nm
7.0 Nm
Hinweise zur Zulässigkeit
Einsatz ist uneingeschränkt möglich.
Einsatz nur mit Elektronikdeckel in IT-Netz-
Ausführung zulässig (...-513-....)!
•
SEW-EURODRIVE empfiehlt in IT-Netzen
den Einsatz von Isolationswächtern mit
Puls-Code-Messverfahren. Dadurch ver-
meiden Sie Fehlauslösungen des Isolati-
onswächters durch die Erdkapazitäten
des Umrichters.
•
Die EMV-Grenzwerte zur Störaussendung
sind bei IT-Netzen nicht spezifiziert. Die
EMV-Grenzwerte zur Störaussendung im
Kapitel "Technische Daten" sind bei IT-
Netz-Ausführungen nicht gültig.
Einsatz ist nicht zulässig.
Betriebsanleitung – MOVIMOT
Elektrische Installation
3884960907
Sachnum-
mer
3.0 Nm
08189234
3.0 Nm
08192685
®
flexible
