5.12

Belegung der Steckverbinder in der Anschlusseinheit

5.12.1 X42: Anschluss EtherCAT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss für Ethernet-basierten Feldbus oder Subnetz
Anschlussart
Industrial Mini I/O, Stecksockel (female), Typ 1

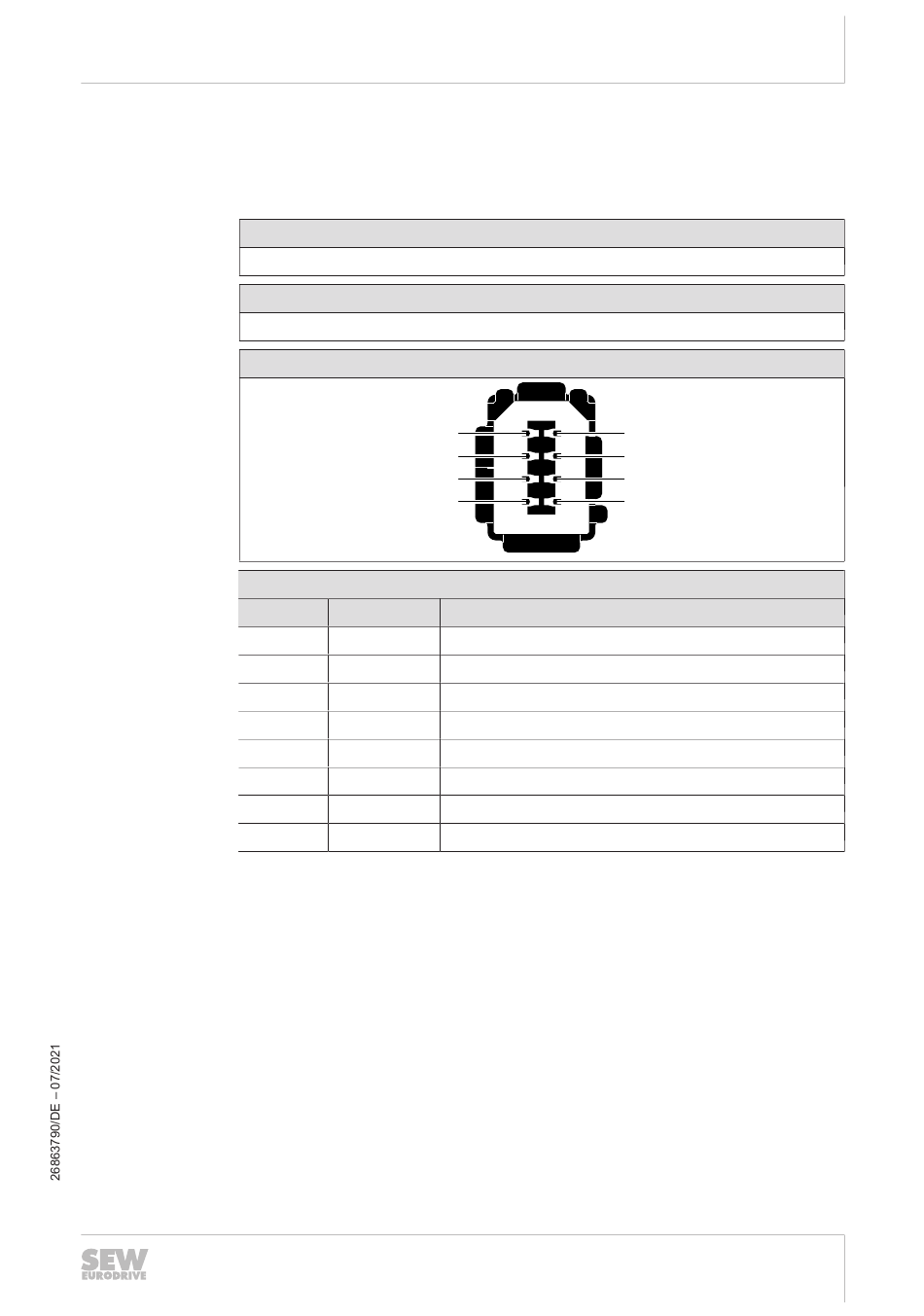

Anschlussbild
Belegung
Kontakt
1
2
3
4
5
6
7
8
Belegung der Steckverbinder in der Anschlusseinheit
® PLUS
/SBus (IN)
7
5
3
1
Signal Beschreibung
TX+ Sendeleitung (+)
TX- Sendeleitung (-)
RX+ Empfangsleitung (+)
Res. Reserviert
Res. Reserviert
RX- Empfangsleitung (-)
Res. Reserviert
Res. Reserviert
Elektrische Installation
8
6
4
2
