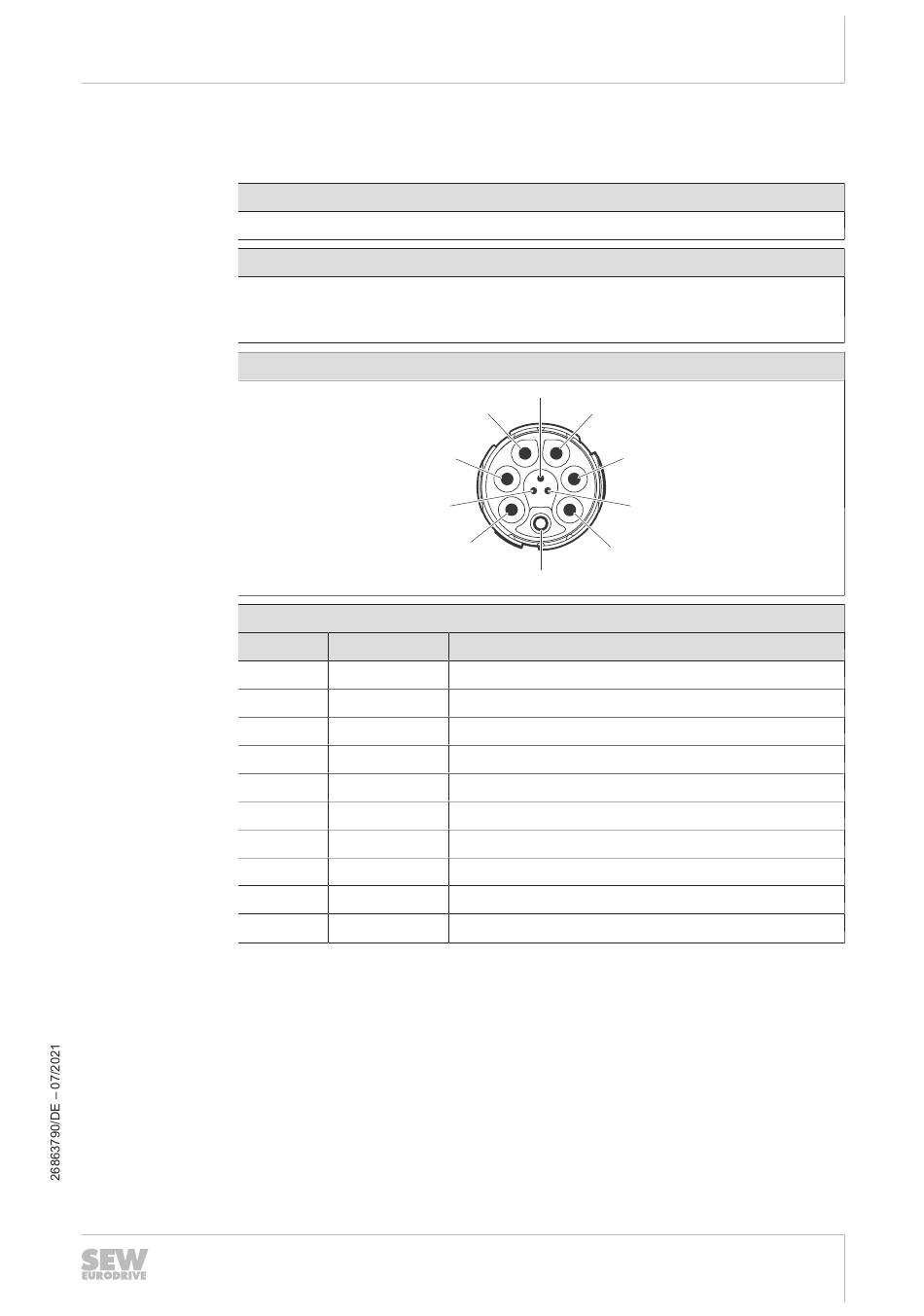

5.11.10 X2041: Umrichterausgang für Anschluss von Motoren ohne Digital Interface
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Umrichterausgang für Anschluss von Motoren ohne Digital Interface
Anschlussart
M23, female, Überwurfmutter mit Innengewinde, Fa. TE Connectivitiy - Intercontec
Products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: braun, be-
rührsicher
Anschlussbild
Belegung
Kontakt
A
B
C
D
E
F
PE
1
2
3
D
E
3
F
Signal
Beschreibung
U
Anschluss Motor, Phase U
V
Anschluss Motor, Phase V
W
Anschluss Motor, Phase W
13
Anschluss Bremse 13
14
Anschluss Bremse 14
15
Anschluss Bremse 15
PE
Anschluss Schutzleiter
Temp+
Anschluss Temperaturfühler+
Res.
Reserviert
Temp-
Anschluss Temperaturfühler-
Elektrische Installation
Belegung der optionalen Steckverbinder
2
C
B
1
A
PE
Betriebsanleitung – MOVIMOT
5
155
®
