Geräteaufbau
3
Lage der Kabeleinführung
3.2 Lage der Kabeleinführung
3.2.1 Ausführung MMF1.
3.2.2 Ausführung MMF31
18
Betriebsanleitung – MOVIMOT
Für das Gerät sind folgende Kabeleinführungen möglich:
• Lage X + 2 + 3
– X: 2 x M25 x 1.5 + 2 x M16 x 1.5
– 2: 2 x M25 x 1.5 + 2 x M16 x 1.5
– 3: 3 x M25 x 1.5 + 3 x M16 x 1.5

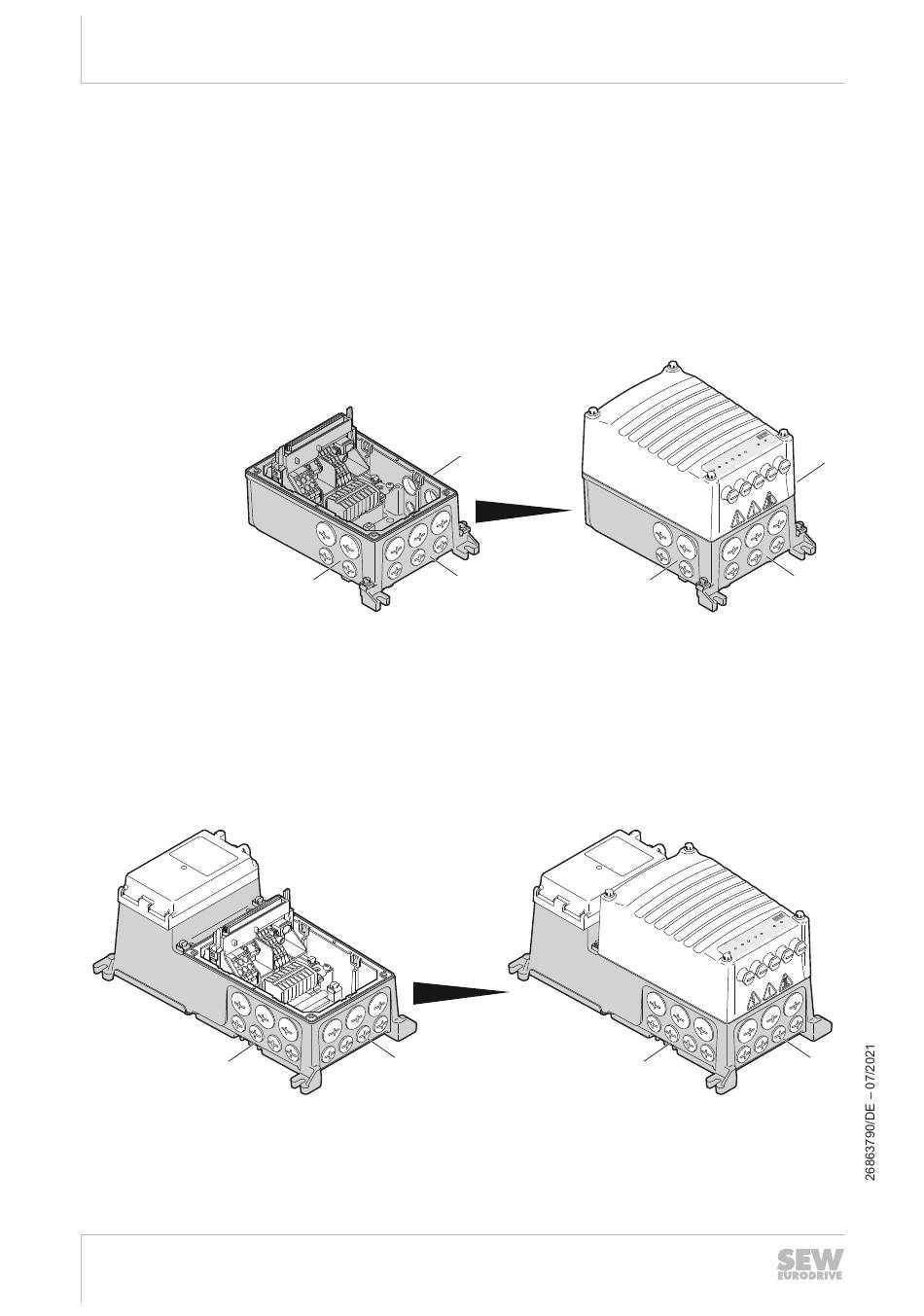

Das folgende Bild zeigt die möglichen Kabeleinführungen:
X
Für das Gerät sind folgende Kabeleinführungen möglich:
• Lage X + 3
– X: 3 x M25 x 1.5 + 4 x M16 x 1.5
– 3: 3 x M25 x 1.5 + 4 x M16 x 1.5
Das folgende Bild zeigt die möglichen Kabeleinführungen:
X
®
flexible
2
3
3
3
X
9007225029614731
X
25810616715
2
3
