Geräteaufbau
3
Elektronik
3.6.2
Anschlusskasten und Elektronikdeckel (Innen)
Ausführung MMF1.
[1]
[2] [3]
[11]
[1]
Kabelverschraubungen
[2]
Anschlusskasten
[3]
Anschluss Netz L1, L2, L3
[4]
Anschluss Motor, Bremse und Temperaturfühler
[5]
Anschluss Bremswiderstand
[6]
Verbindungsstecker Anschlusseinheit zum Elektronikdeckel
[7]
Elektronikklemmleisten
[8]
Anschluss Feldbus (abhängig von der Anschlusskonfiguration)
[9]
Engineering-Schnittstelle
[10]
Anschluss MOVILINK
[11]
Schrauben für PE-Anschluss
[12]
Elektronikdeckel
[13]
DIP-Schalter S1/1 – S1/4
[14]
DIP-Schalter S2/1 – S2/4
[15]
Tauschbares Speichermodul
[16]
Typenschild Elektronikdeckel
28
Betriebsanleitung – MOVIMOT

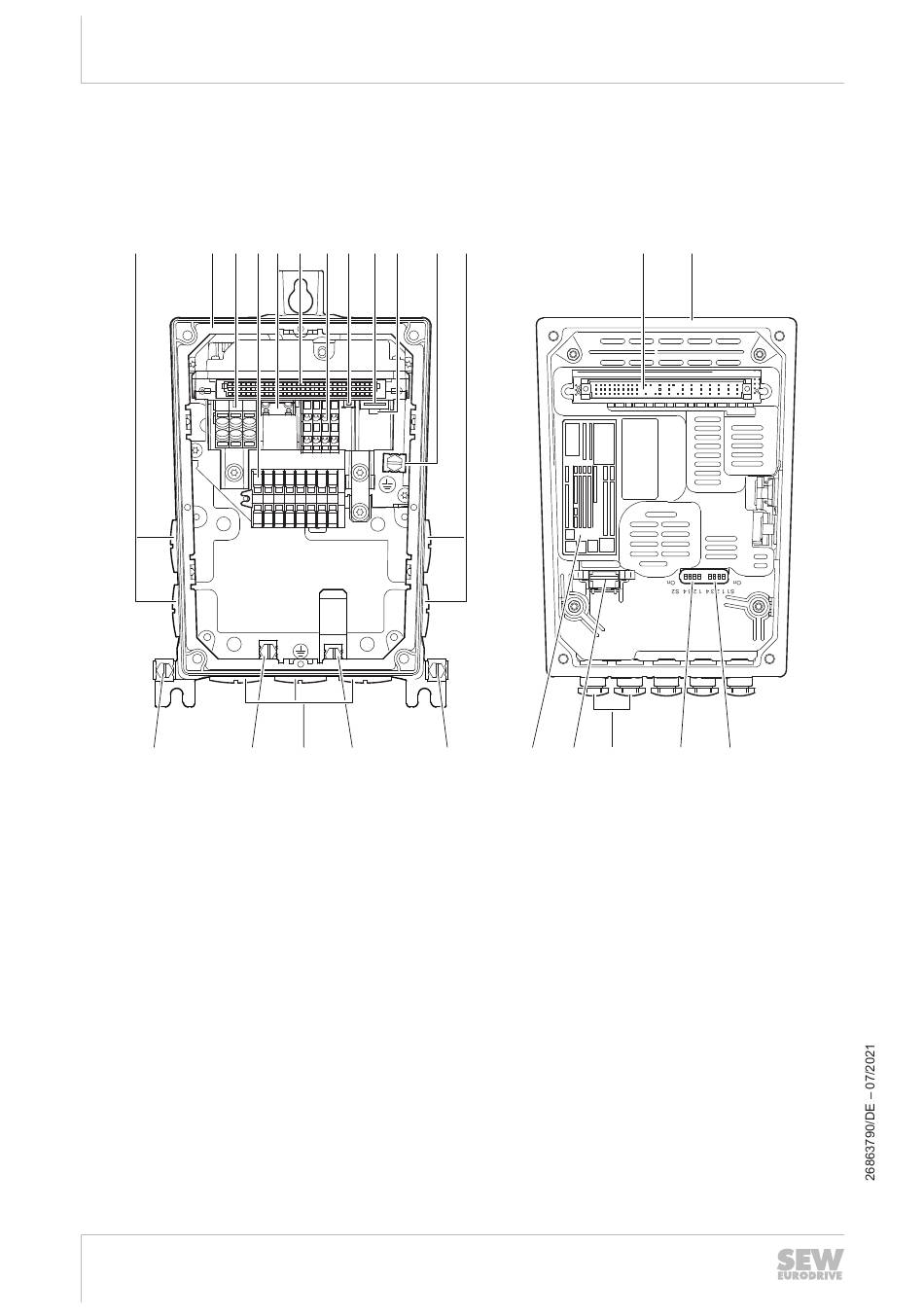

Das folgende Bild zeigt den Anschlusskasten und die Unterseite des Elektronik-
deckels:
[4]
[5]
[6]
[7]
[8] [9]
[10]
D C B A1 T2 U V W
[11]
[1]
[11]
®
DDI
®
flexible
[11]
[1]
[11]
[16]
[15]
[6]
[12]
[8]
[14]
[13]
