Geräteaufbau
3
Elektronik
3.6.5

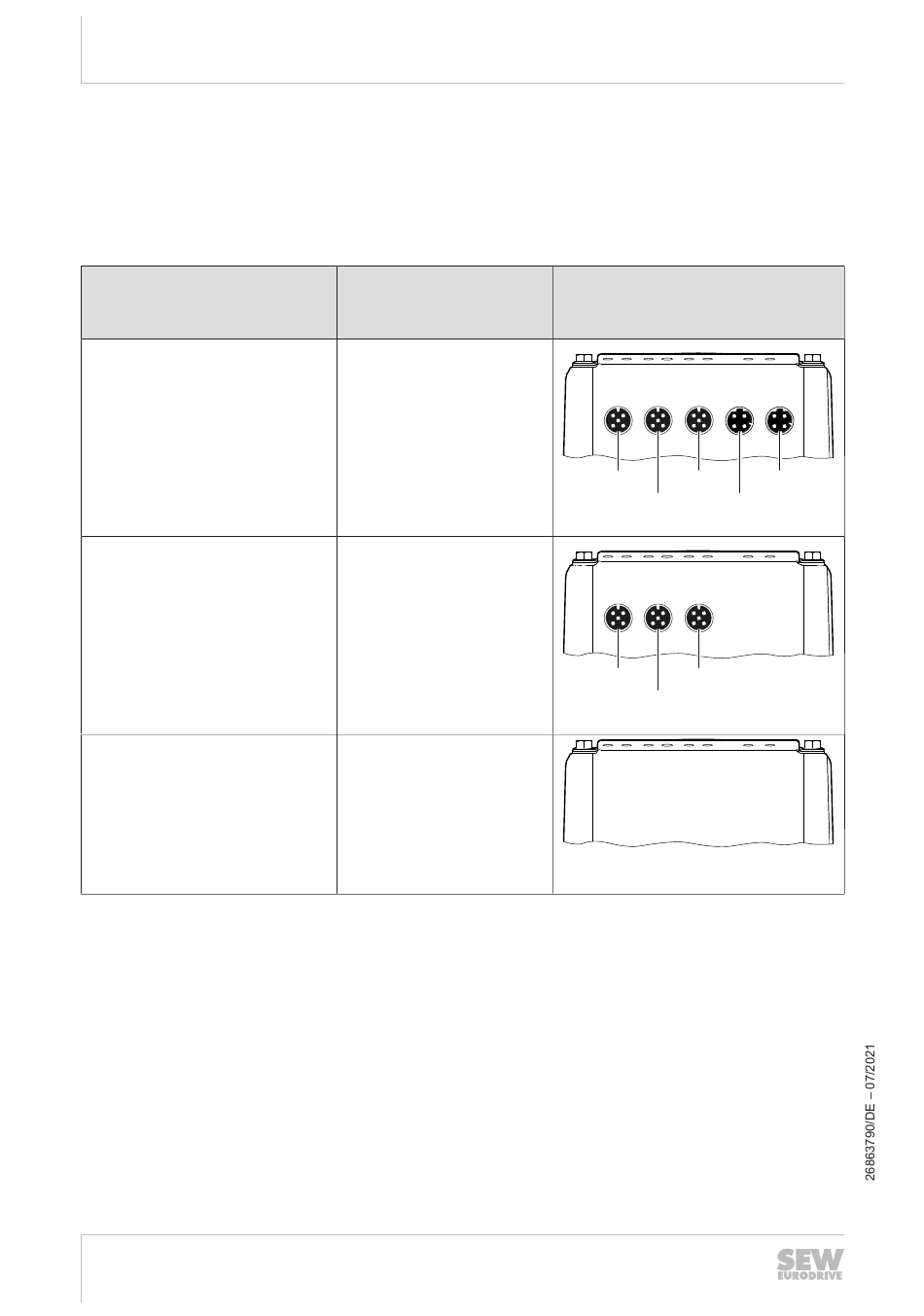

Anschlusskonfiguration des Elektronikdeckels
Typenbezeichnung
Elektronikdeckel
•
Anschlusskonfiguration
DFC.0..
DSI.0..
•
Der Feldbusanschluss erfolgt
durch M12-Steckverbinder am
Elektronikdeckel.
DFC.1..
DSI.1..
•
Der Feldbusanschluss erfolgt
durch Mini-I/O-Steckverbinder
an der Anschlusseinheit.
DFC.2..
DSI.2..
•
Der Feldbusanschluss erfolgt
durch Mini-I/O-Steckverbinder
an der Anschlusseinheit.
•
Keine digitalen Ein-/Ausgänge
am Elektronikdeckel verfügbar.
32
Betriebsanleitung – MOVIMOT
Die Elektronikdeckel sind in verschiedenen Anschlusskonfigurationen mit M12-Steck-
verbindern lieferbar.
Wenn die M12-Steckverbinder X4233_1 und X4233_2 für den Feldbusanschluss am
Elektronikdeckel nicht ausgeführt sind, erfolgt der Feldbusanschluss über die Mini-I/O-
Steckverbinder X42 und X43 an der Anschlusseinheit.
Beschreibung
M12-Steckverbinder für:
•
Feldbusanschluss
X4233_1, X4233_2
•
Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
M12-Steckverbinder für:
•
Digitale Ein-/Ausgänge
X5133_1, X5133_2,
X5133_3
Ohne M12-Steckverbinder
®
flexible
X5133_1
X5133_3
X5133_2
X4233_1
X5133_1
X5133_3
X5133_2
X4233_2
33710485643
33710516747
