Steckverbinder
Bezeichnung Codier-Ring/
Farbe
–
–
1) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.
2) Der Steckverbinder X1523 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2313).
3) Die Steckverbinder X5004_1, X5004_2 und X5004_3 sind nur gemeinsam bestellbar.
5.10.5
Steckverbinderpositionen Elektronikdeckel DSI..

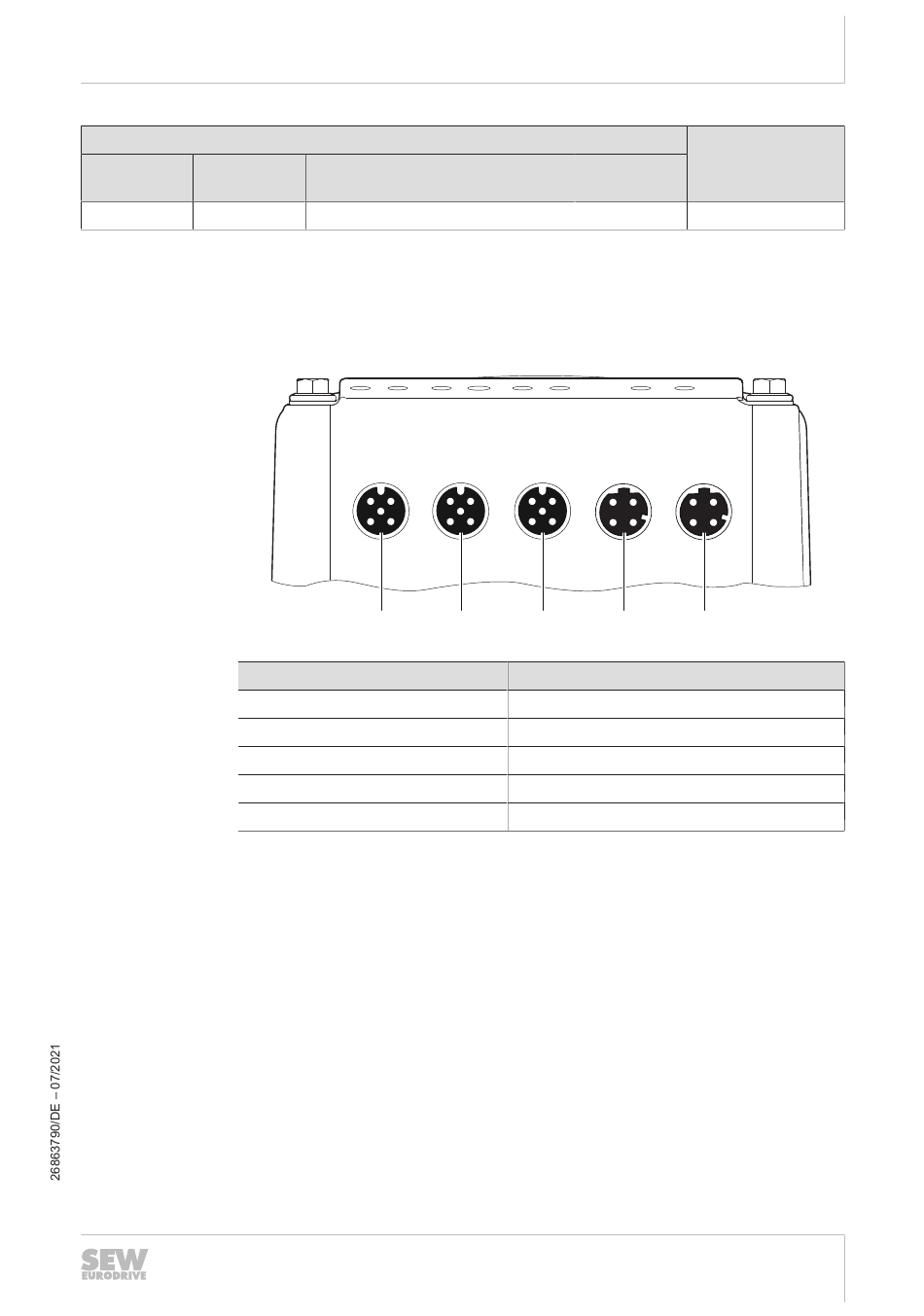

Das folgende Bild zeigt beispielhaft die Steckverbinderpositionen:
Steckverbinder
X5133_1
X5133_2
X5133_3
X4233_1
X4233_2
1) Nur bei der Anschlusskonfiguration DSI.0.. und DSI.1.. des Elektronikdeckels
2) Nur bei der Anschlusskonfiguration DSI.0. des Elektronikdeckels
Funktion
[1] Optionaler Druckausgleich
X5133_1
X5133_2
1)
1)
1)
2)
2)
Elektrische Installation
Lage
3
X5133_3
X4233_1
X4233_2
Funktion
Digitale Eingänge DI01 und DI02
Digitale Eingänge DI03 und DI04
Digitale Ein-/Ausgänge DIO01 und DIO02
®
PLUS
EtherCAT
-/SBus
-Schnittstelle, IN
®
PLUS
EtherCAT
-/SBus
-Schnittstelle, OUT
Betriebsanleitung – MOVIMOT
5
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
•
X5504
18014420217585035
119
®
flexible
