5.11.8

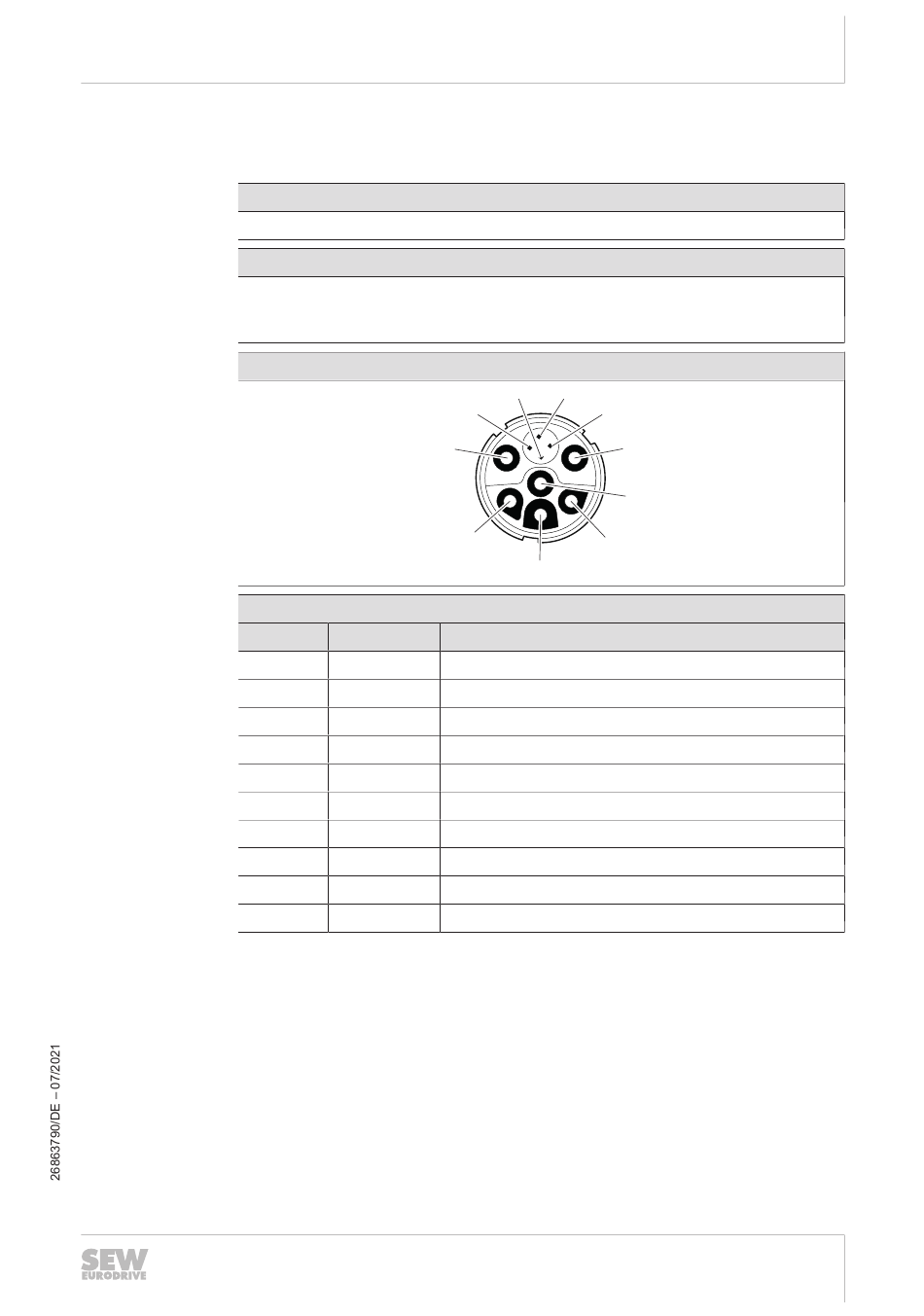

X2326: Anschluss PAC für AC 400 V und DC-24-V-Stützspannung (OUT)
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PAC für AC 400 V, DC-24-V-Stützspannung und Ethernet (OUT)
Anschlussart
M23, female, Innengewinde mit Überwurfmutter, Fa. TE Connectivity - Intercontec
products, SEW-Einsatz, Serie 723, SpeedTec-Ausstattung, Codier-Ring: grau/grün,
berührsicher
Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
1
2
3
4
2
A
U
Signal
Beschreibung
L1
Anschluss Netz, Phase L1 (OUT)
L2
Anschluss Netz, Phase L2 (OUT)
L3
Anschluss Netz, Phase L3 (OUT)
PE
Anschluss Schutzleiter
+24V
DC-24-V-Eingang für Stützbetrieb (OUT)
0V24
0V24-Bezugspotenzial für Stützbetrieb (OUT)
TX+
Ethernet TX+ (OUT)
TX-
Ethernet TX- (OUT)
RX+
Ethernet RX+ (OUT)
RX-
Ethernet RX- (OUT)
Elektrische Installation
Belegung der optionalen Steckverbinder
1
3
4
B
W
V
PE
Betriebsanleitung – MOVIMOT
5
147
®
