SEW-Eurodrive MOVIMOT flexible MMF C/DSI-Serie Betriebsanleitung Seite 133

5.11.3 X2242: AC-400-V-Anschluss, Ausgang
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss (OUT)
Anschlussart
MQ15-X-Power, female, Steckverbinder mit Überwurfmutter, Fa. MURR Elektronik,
(Strombelastung max. 16 A)

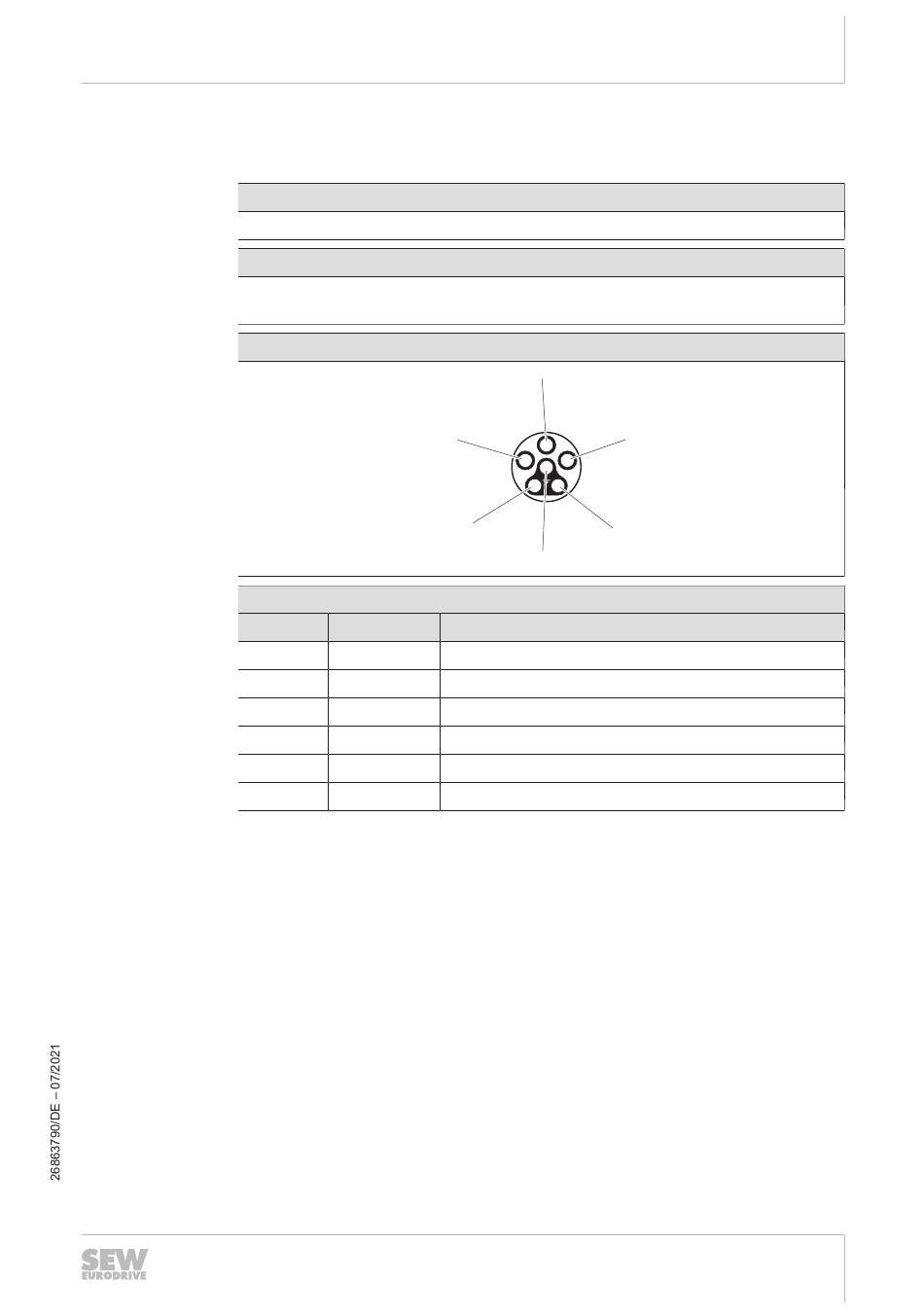

Anschlussbild
Belegung
Kontakt
1
2
3
PE
A
B
3
A
Signal Beschreibung
L1 Anschluss Netz, Phase L1 (OUT)
L2 Anschluss Netz, Phase L2 (OUT)
L3 Anschluss Netz, Phase L3 (OUT)
PE Anschluss Schutzleiter
Res. Reserviert
Res. Reserviert
Elektrische Installation
Belegung der optionalen Steckverbinder
2
1
B
PE
