Montage des beigelegten Engineering-Steckverbinders X4142
SEW-EURODRIVE liefert den Engineering-Steckverbinder X4142 teilweise in einem
Beipackbeutel (Sachnummer: 28273273) mit dem dezentralen Umrichter. Montieren
Sie in diesem Fall den Engineering-Steckverbinder X4142 an den Anschlusskasten
des dezentralen Umrichters wie folgt:
1. Beachten Sie unbedingt die Inbetriebnahmehinweise!
2. Schalten Sie die Spannungsversorgung ab und warten Sie mindestens 5 Minuten.
3. Lösen Sie die Schrauben und nehmen Sie den Elektronikdeckel vom Anschluss-
4. Stecken Sie den RJ10-Steckverbinder von außen durch eine zulässige Kabelein-
5. Schrauben Sie den M12-Steckverbinder in die Kabeleinführungsbohrung. Ziehen
6. Stecken Sie den RJ10-Steckverbinder in den Steckverbinder X31 im Anschluss-
7. Stecken Sie den Elektronikdeckel auf den Anschlusskasten. Schrauben Sie den
kasten ab.
führungsbohrung (zulässige Positionen siehe Kapitel "Steckverbinderpositio-
nen..."). Schieben Sie das Kabel komplett in den Anschlusskasten.
Sie die Mutter des M12-Steckverbinders fest (Anzugsdrehmoment: 6 Nm).

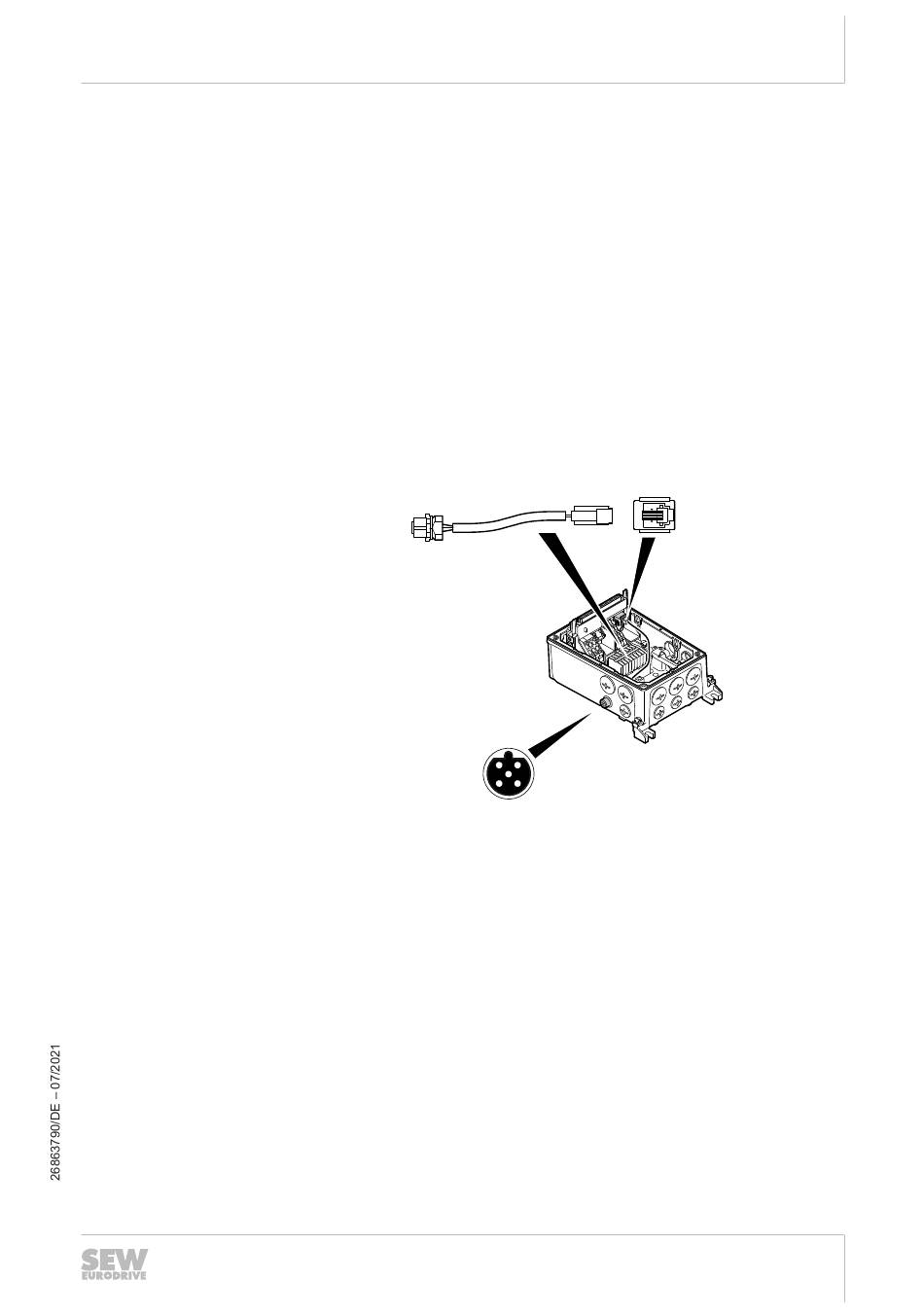

kasten. Das folgende Bild zeigt eine beispielhafte Kabelführung:
X4142
X4142
Elektronikdeckel mit 4 Schrauben fest (Anzugsdrehmoment: 6 Nm).
