5.14.4
Adapterkabel zum Anschluss an die Engineering-Schnittstelle X4141
Im Rahmen der Produktverbesserung hat SEW-EURODRIVE die optionale Enginee-
ring-Schnittstelle X4141 (M12-A-codiert) durch die Engineering-Schnittstelle X4142
(M12-B-codiert) ersetzt.
In diesem Zusammenhang hat SEW-EURODRIVE auch die zugehörigen Anschluss-
kabel [3] zum Anschluss an die Engineering-Schnittstelle X4142 angepasst.
Das Adapterkabel M12/M12 (USK54A) [4] ermöglicht den Anschluss an die bisherige
Engineering-Schnittstelle X4141.
Komponente
Adapterkabel M12/M12 (USK54A)
•
•
•
Das Adapterkabel ist zum Anschluss folgender Verbindungskabel an
die Engineering-Schnittstelle X4141 erforderlich:
•
•

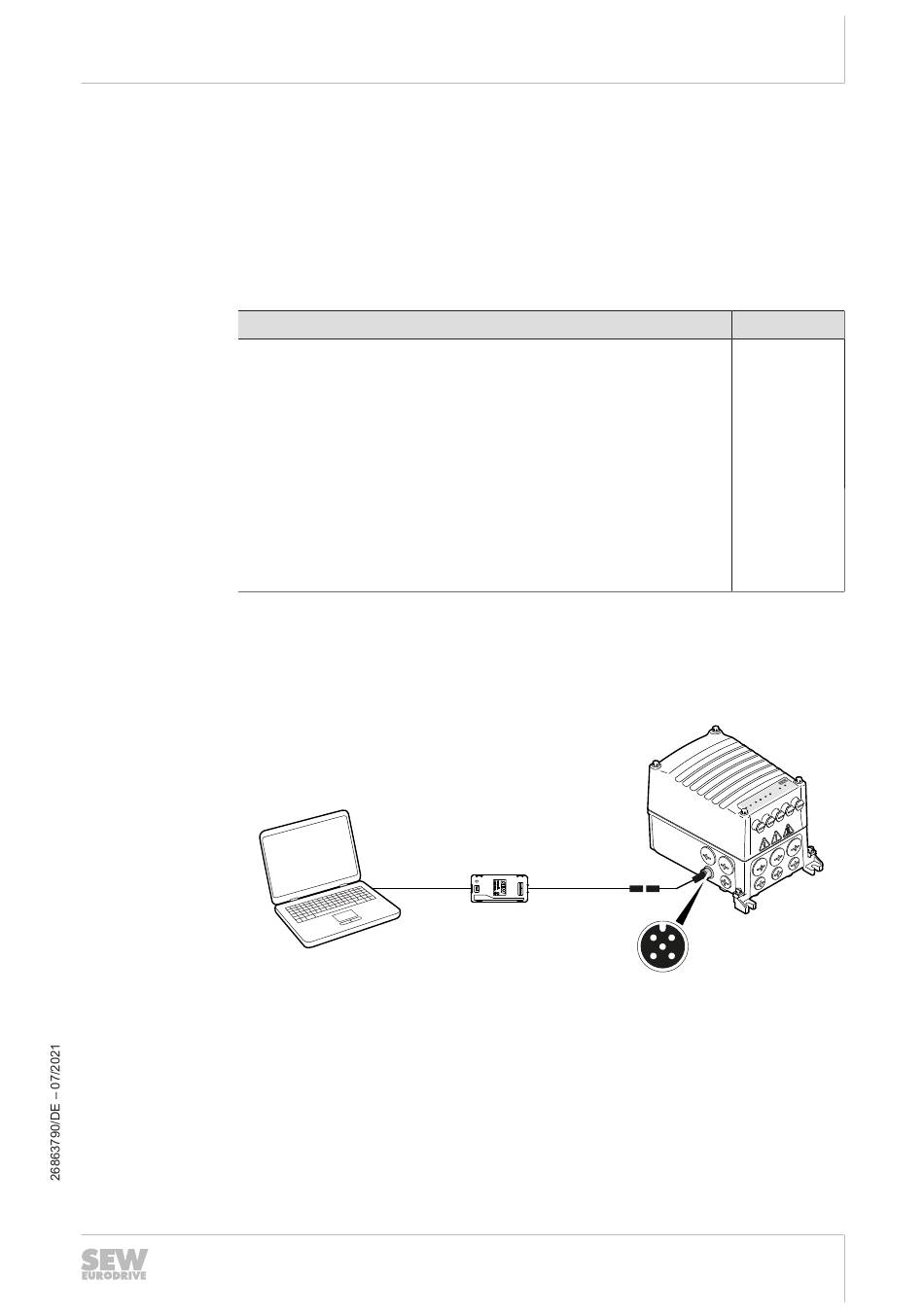

Einsatz des Adapterkabels in Verbindung mit dem Schnittstellumsetzer USM21A
®
Beispiel MOVIFIT
flexible MMF1..
Die Engineering-Schnittstelle X31 an der Anschlusseinheit im Anschlusskasten ist
durch die interne Verdrahtung des Steckverbinders X4141 belegt.
[1]
[2]
[3]
[4]
Das Adapterkabel ist zum Anschluss des Verbindungskabels RJ10/M12 (USK15A) an
die bisherige Engineering-Schnittstelle X4141 erforderlich.
mit M12-SPEEDCON-Steckverbinder, 5-polig, B-codiert, female
mit M12-Steckverbinder, 5-polig, A-codiert, male
Länge: 0.3 m
Verbindungskabel RJ10/M12 (USK15A)
(zum Anschluss an den Schnittstellenumsetzer USM21A)
Verbindungskabel D-Sub/M12 (USK25A)
(zum Anschluss an das Bediengerät CBG..)
USB
[1]
USB-2.0-Verbindungskabel
(handelsüblich, im Lieferumfang des USM21A enthalten)
Schnittstellenumsetzer USM21A
Verbindungskabel RJ10/M12, B-codiert, male (USK15A)
(lieferbar von SEW-EURODRIVE, Sachnummer: 28139038)
Adapterkabel M12, B-codiert, female/M12, A-codiert, male (USK54A)
(lieferbar von SEW-EURODRIVE, Sachnummer: 28146530)
Elektrische Installation
[2]
[3]
[4]
X4141
Betriebsanleitung – MOVIMOT
5
PC-Anschluss
Sachnummer
28146530
33430043531
203
®
