Elektrische Installation
5
Belegung der optionalen Steckverbinder
5.11
Belegung der optionalen Steckverbinder
5.11.1

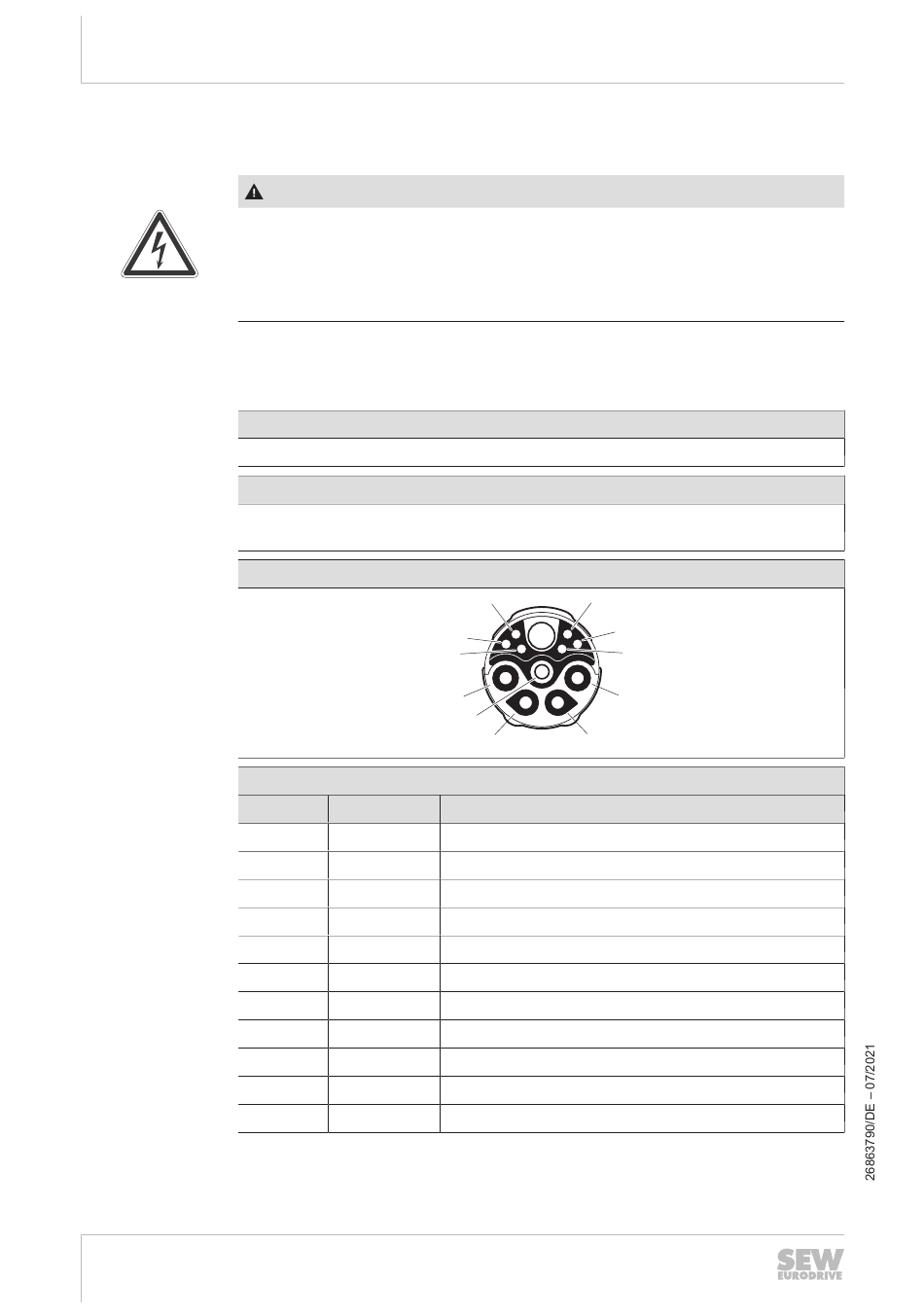

X1203_1 und X1203_2: AC-400-V-Anschluss
126
Betriebsanleitung – MOVIMOT
WARNUNG
Stromschlag durch Trennen oder Stecken von Steckverbindern unter Spannung.
Tod oder schwere Verletzungen
•
Schalten Sie die Netzspannung ab.
•
Trennen oder verbinden Sie Steckverbinder nie unter Spannung.
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss zur Geräteversorgung/zum Weiterschleifen
Anschlussart
M23, SEW-Einsatz Serie 723, SpeedTec-Ausstattung, Fa. TE Connectivity -
Intercontec products, female, Codier-Ring: schwarz, berührsicher
Anschlussbild
Belegung
Kontakt
Signal
A
L1
B
L2
C
L3
D
Res.
PE
PE
1
Res.
2
Res.
3
Res.
4
Res.
5
Res.
6
Res.
®
flexible
4
2
1
5
6
A
PE
B
C
Beschreibung
Anschluss Netz, Phase L1
Anschluss Netz, Phase L2
Anschluss Netz, Phase L3
Reserviert
Anschluss Schutzleiter
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
3
D
