4.7 Gerät mit Montageblech M01 montieren
4.7.1 Ausführung MMF1.

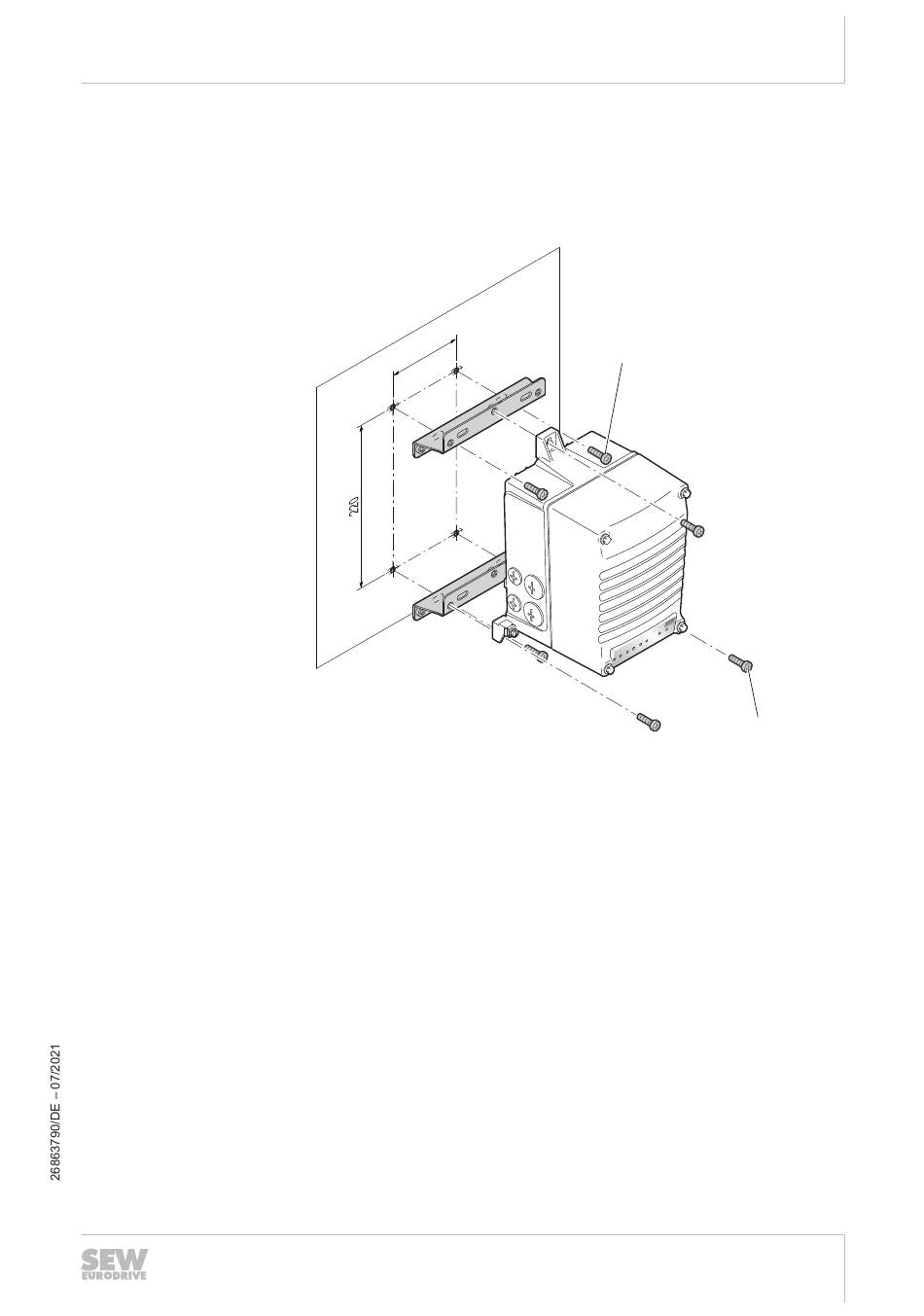

Das folgende Bild zeigt die Befestigungsmaße des Geräts mit dem Montageblech
M01:
[1]
[2]
0
1 0
[1]
Montageblech M01 (nicht rostender Stahl)
(lieferbar von SEW-EURODRIVE, Sachnummer: 28266129,
Lieferumfang: 2 Abstandshalter, 4 Sechskantschrauben M6 x 20,
nicht rostender Stahl, Drehmoment: 3.3 Nm)
Sechskantschrauben 4 x M6
Mechanische Installation
Gerät mit Montageblech M01 montieren
M6
[2]
