Elektrische Installation
5
Belegung der Steckverbinder am Elektronikdeckel
5.13.2

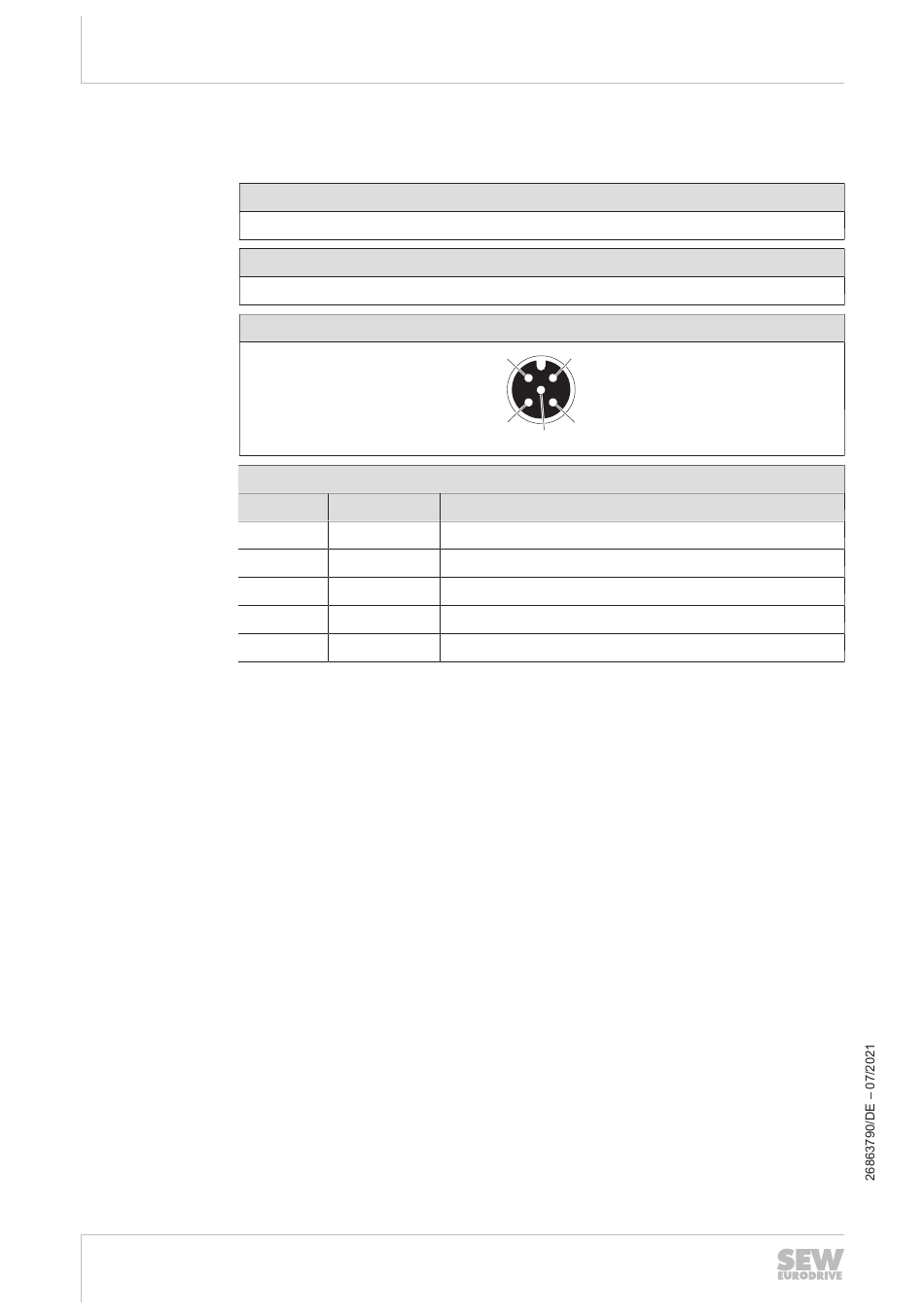

X5133_2: Digitale Eingänge
188
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
Signal
1
+24V
2
DI04
3
0V24
4
DI03
5
FE
®
flexible
1
2
4
3
5
Beschreibung
DC-24-V-Sensorversorgung
Eingang Sensor DI04
0V24-Bezugspotenzial für Sensoren
Eingang Sensor DI03
Funktionserde
