Betrieb
7
Lasttrennschalter
7
Betrieb
7.1
Lasttrennschalter
244
Betriebsanleitung – MOVIMOT
WARNUNG
Stromschlag durch gefährliche Spannungen an den Netzklemmen.
Der Lasttrennschalter trennt den Elektronikdeckel von der Spannungsversorgung.
Die Klemmen des Geräts stehen weiterhin unter Spannung.
•
Bei vorschriftsmäßiger Installation sind die Klemmen des Geräts berührsicher
ausgeführt.
•
Sichern Sie das Gerät gegen unbeabsichtigtes Zuschalten der Spannungsversor-
gung.
•
Warten Sie mindestens folgende Zeit, bevor Sie den Elektronikdeckel abnehmen:
5 Minuten
ACHTUNG
Erhöhter Verschleiß der Schaltkontakte.
Zerstörung der Schaltkontakte.
•
Vermeiden Sie das Schalten des Lasttrennschalters unter Last.
Der Lasttrennschalter des Geräts dient dazu, die Spannungsversorgung zum Elektro-
nikdeckel zu unterbrechen. Die Versorgung der Steuereinheit des dezentralen Umrich-
ters bleibt nach dem Öffnen des Lasttrennschalters nur erhalten, wenn die optionale
externe DC-24-V-Stützspannung anliegt.
•
Bei Geräten mit Elektronikdeckel DAC wirkt der Rückmeldekontakt (Öffner) des
Lasttrennschalters auf den Digitaleingang DI04. Wenn die DC-24-V-Stützspan-
nung am Gerät anliegt, können Sie den Status des Lasttrennschalters am Digital-
eingang DI04 abfragen.
•
Bei Geräten mit Elektronikdeckel DFC oder DSI wirkt der Rückmeldekontakt (Öff-
ner) des Lasttrennschalters auf den Digitaleingang DI08. Wenn die DC-24-V-Stütz-
spannung am Gerät anliegt, können Sie den Status des Lasttrennschalters am Di-
gitaleingang DI08 abfragen.

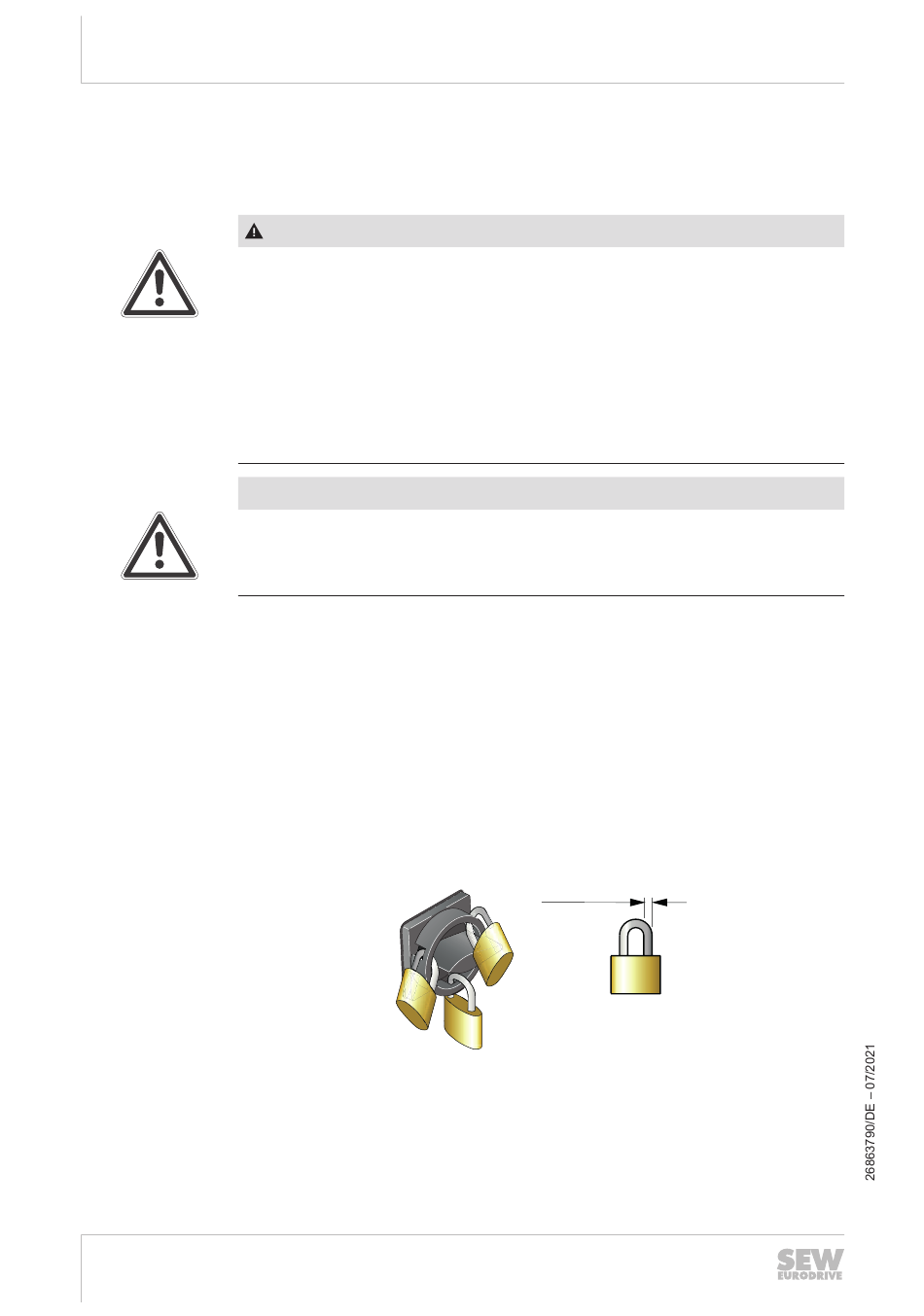

Der Lasttrennschalter ist 3-fach abschließbar.
®
flexible
Ø 5 – Ø 8 mm
26585544715
