Belegung der Steckverbinder am Elektronikdeckel

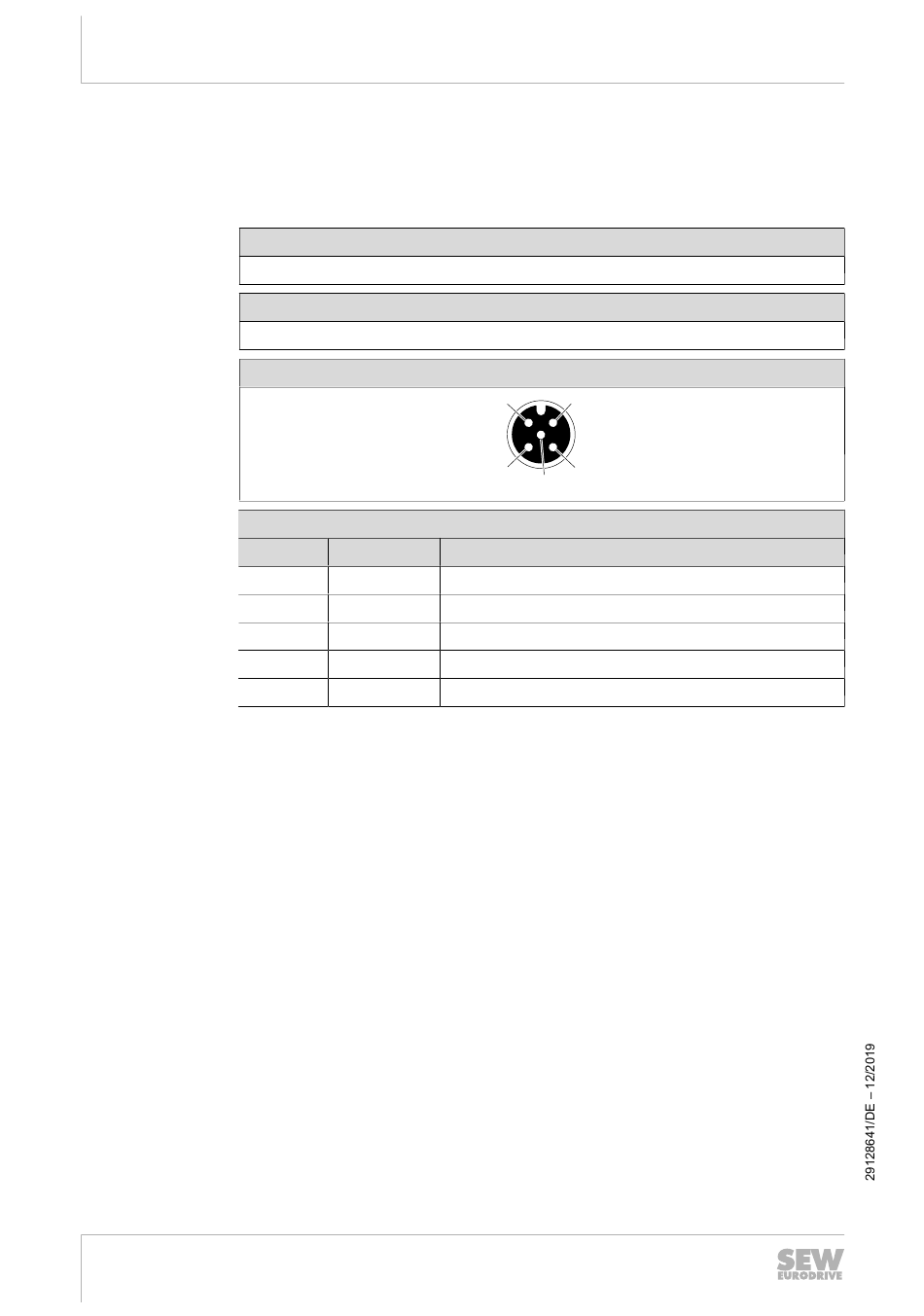

5.12 Belegung der Steckverbinder am Elektronikdeckel
5.12.1 X5133_1: Digitale Eingänge
138
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt Signal
1 +24V
2 DI02
3 0V24
4 DI01
5 FE
®
flexible
1 2
4
3
5
Beschreibung
DC-24-V-Sensorversorgung
Eingang Sensor DI02
0V24-Bezugspotenzial für Sensoren
Eingang Sensor DI01
Funktionserde
