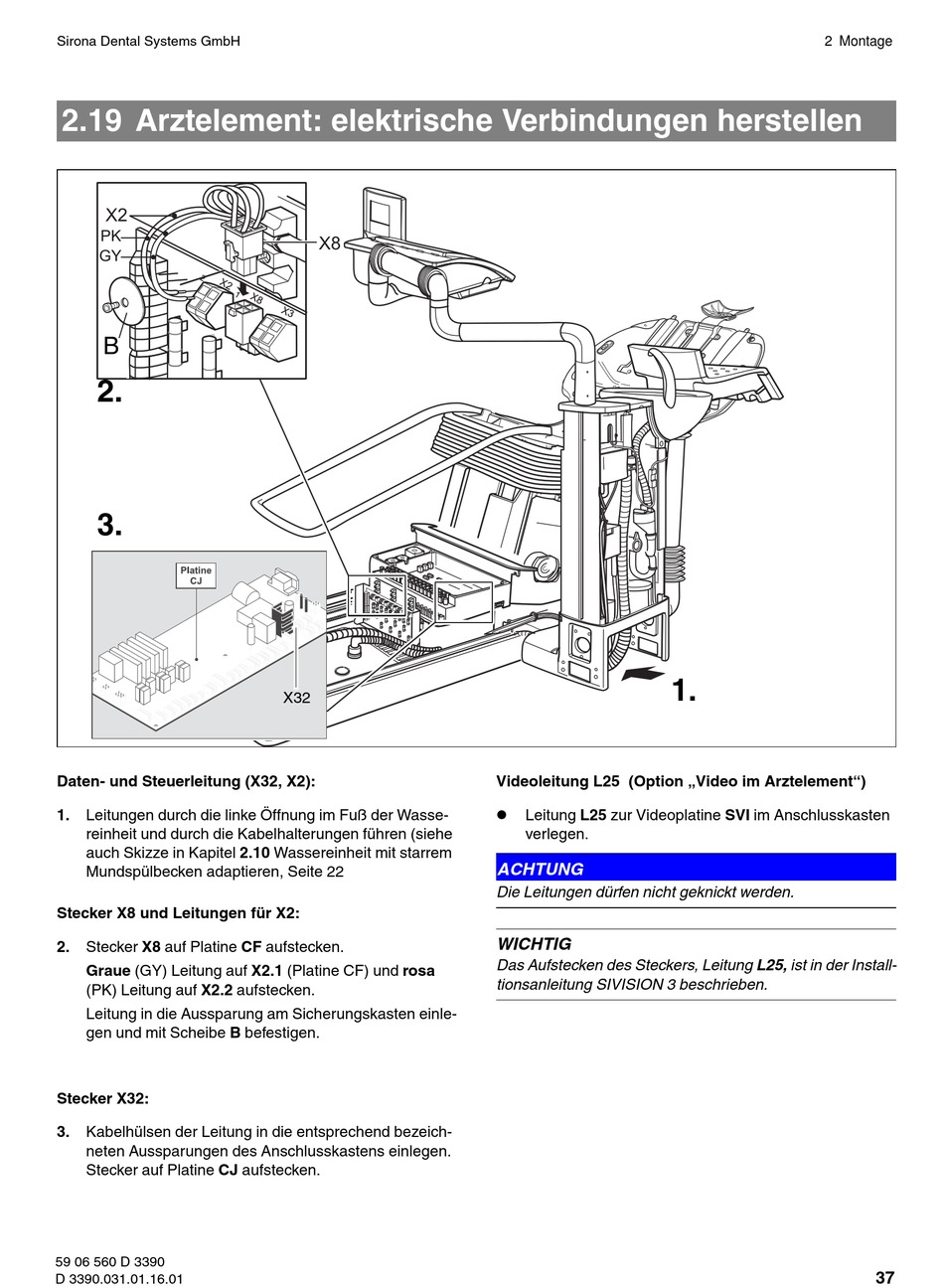

2.19 Arztelement: elektrische Verbindungen herstellen
X2
PK
GY
B
2.
3.
Daten- und Steuerleitung (X32, X2):
1.
Leitungen durch die linke Öffnung im Fuß der Wasse-
reinheit und durch die Kabelhalterungen führen (siehe
auch Skizze in Kapitel 2.10 Wassereinheit mit starrem
Mundspülbecken adaptieren, Seite 22
Stecker X8 und Leitungen für X2:
2.
Stecker X8 auf Platine CF aufstecken.
Graue (GY) Leitung auf X2.1 (Platine CF) und rosa
(PK) Leitung auf X2.2 aufstecken.
Leitung in die Aussparung am Sicherungskasten einle-
gen und mit Scheibe B befestigen.
Stecker X32:
3.
Kabelhülsen der Leitung in die entsprechend bezeich-
neten Aussparungen des Anschlusskastens einlegen.
Stecker auf Platine CJ aufstecken.
59 06 560 D 3390
D 3390.031.01.16.01
X8
X32
1.
Videoleitung L25 (Option „Video im Arztelement")
Leitung L25 zur Videoplatine SVI im Anschlusskasten
verlegen.
ACHTUNG
Die Leitungen dürfen nicht geknickt werden.
WICHTIG
Das Aufstecken des Steckers, Leitung L25, ist in der Install-
tionsanleitung SIVISION 3 beschrieben.
2 Montage
37
