2 Montage

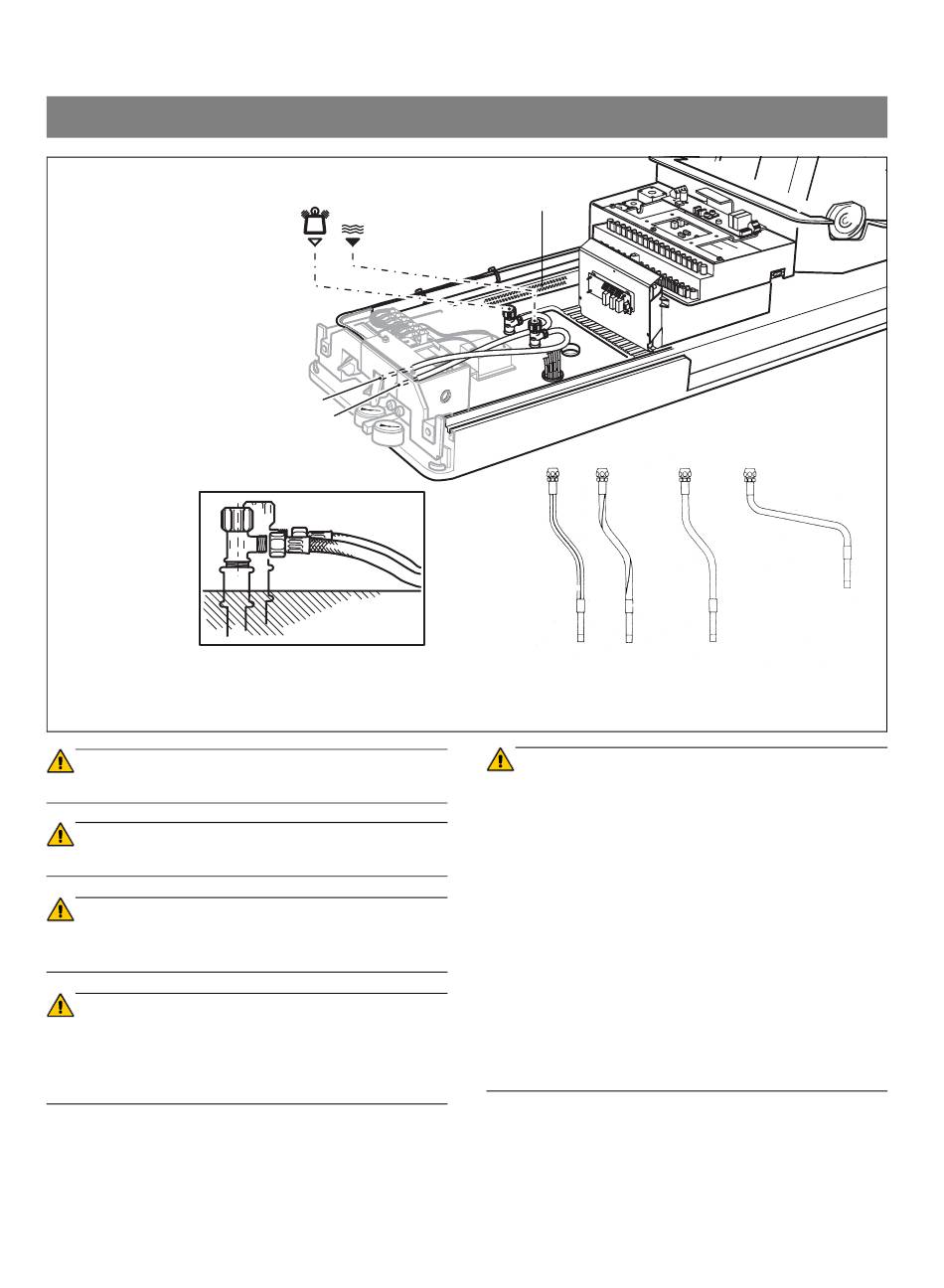

2.6 Luft und Wasser anschließen
1.
ACHTUNG
Sanitärschläuche und Leitungen nicht beschädigen.
ACHTUNG
Auf richtigen Anschluss achten!
ACHTUNG
Die Sanitärschläuche dürfen das Gurtband A und die
Blechabdeckung B nicht berühren!
ACHTUNG
Bevor die Sanitärschläuche an das Eckventil angeschlos-
sen werden, müssen die Wasser- und Luftzuleitung durch
Öffnen der Eckventile gut durchgespült und ausgeblasen
werden.
1.
Flexible Verbindungsrohre für Wasser (grüne Markie-
rung) und Luft (blaue Markierung) an bauseitig instal-
lierte Eckventile anschließen.
Mit Muttern dichtschrauben.
18
Luft
1.
Wasser
Luft
A
B
richtig
falsch
ACHTUNG
Für die Montage sind nur passende Maulschlüssel zu ver-
wenden. Keine Rohrzangen verwenden.
Zulässigen Biegeradius beachten, scharfe Knicke vermei-
den.
Die Schläuche dürfen nicht verdrallt werden. Es ist darauf
zu achten, dass auch kein unbeabsichtigtes Verdrallen
durch Mitnahme beim Festziehen erfolgt. Verdrehungsmög-
lichkeit durch Verwendung eines zusätzlichen Maul- oder
Schraubenschlüssels ausschalten.
Zugkräfte dürfen nicht auf die Verbindungsschläuche ein-
wirken. Es ist dafür zu sorgen, dass Dehnungsbeanspru-
chungen auch nach der Montage nicht auftreten.
Sirona Dental Systems GmbH
+
Installationsanleitung M1
richtig
falsch
59 91 042 D3454
D3454.031.01.08.01
