2 Montage

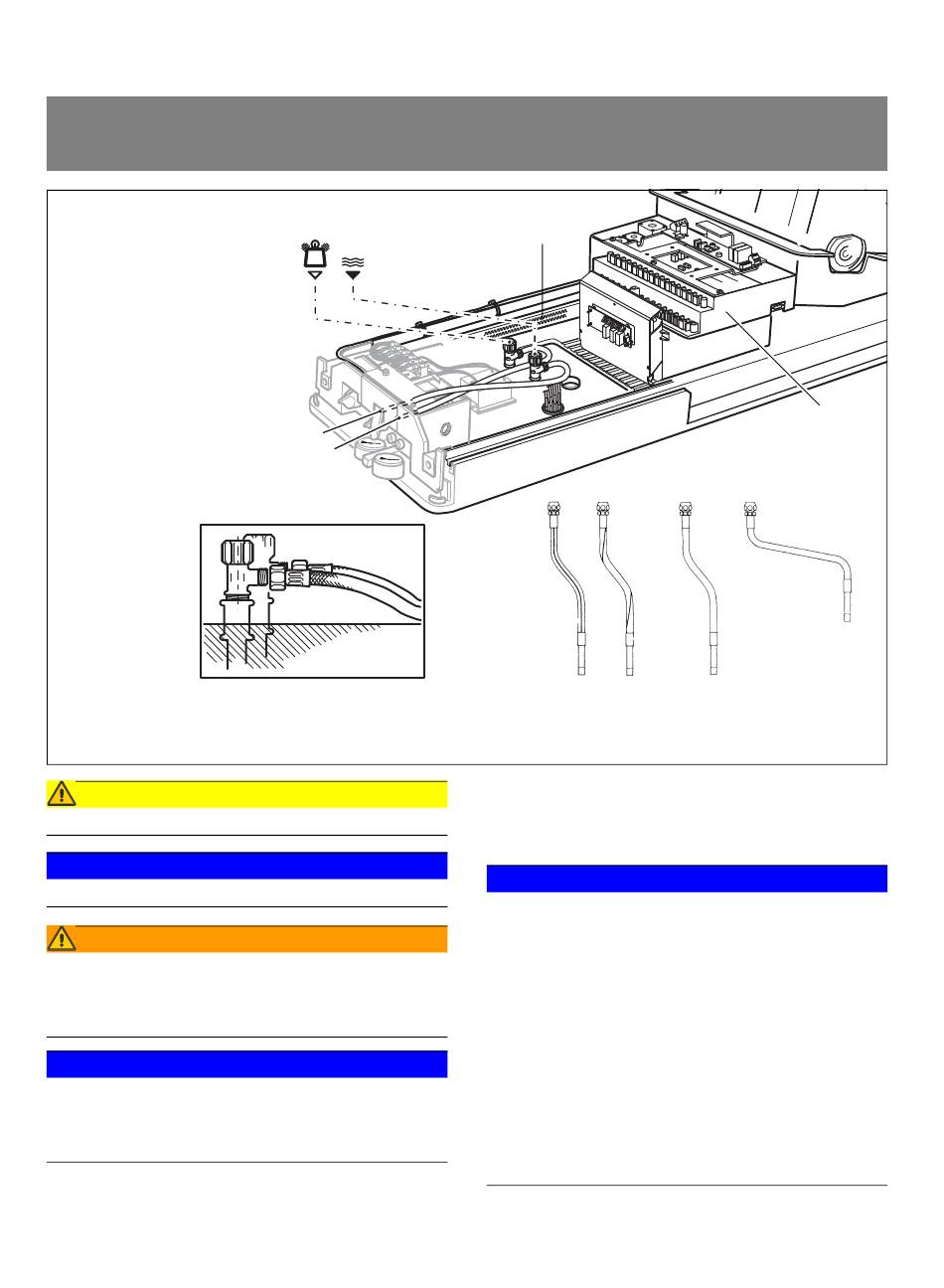

2.6 Luft- und Wasserschläuche im Anschlusskasten
anschließen
1.
VORSICHT
Sanitärschläuche und Leitungen nicht beschädigen.
ACHTUNG
Auf richtigen Anschluss achten!
WARNUNG WARNUNG WARNUNG WARNUNG
Die Sanitärschläuche dürfen die Blechabdeckung B nicht
berühren!
Das Blech B und das Gehäuse C dürfen auf keinen Fall ge-
erdet werden.
ACHTUNG
Bevor die Sanitärschläuche an das Eckventil angeschlos-
sen werden, müssen die Wasser- und Luftzuleitung durch
Öffnen der Eckventile gut durchgespült und ausgeblasen
werden.
18
Luft
1.
Wasser
Luft
A
B
richtig falsch
1. Flexible Verbindungsrohre für Wasser (grüne Markie-
rung) und Luft (blaue Markierung) an bauseitig instal-
lierte Eckventile anschließen.
Mit Muttern dichtschrauben.
ACHTUNG
Für die Montage sind nur passende Maulschlüssel zu ver-
wenden. Keine Rohrzangen verwenden.
Zulässigen Biegeradius beachten, scharfe Knicke vermei-
den.
Die Schläuche dürfen nicht verdrallt werden. Es ist darauf
zu achten, dass auch kein unbeabsichtigtes Verdrallen
durch Mitnahme beim Festziehen erfolgt. Verdrehungsmög-
lichkeit durch Verwendung eines zusätzlichen Maul- oder
Schraubenschlüssels ausschalten.
Zugkräfte dürfen nicht auf die Verbindungsschläuche ein-
wirken. Es ist dafür zu sorgen, dass Dehnungsbeanspru-
chungen auch nach der Montage nicht auftreten.
Sirona Dental Systems GmbH
C
richtig falsch
