Hersteller
7
typische Leistung, max. Leistung
8
Spannungsversorgung
9
MAC-Adresse
ß
Data-Matrix-Code mit Produktdaten und Link zur Produktseite
à
Webadresse Produktseite
á
Stecker
Auf dem Stecker befinden sich Informationen zur Identifikation des Steckers.
7
6

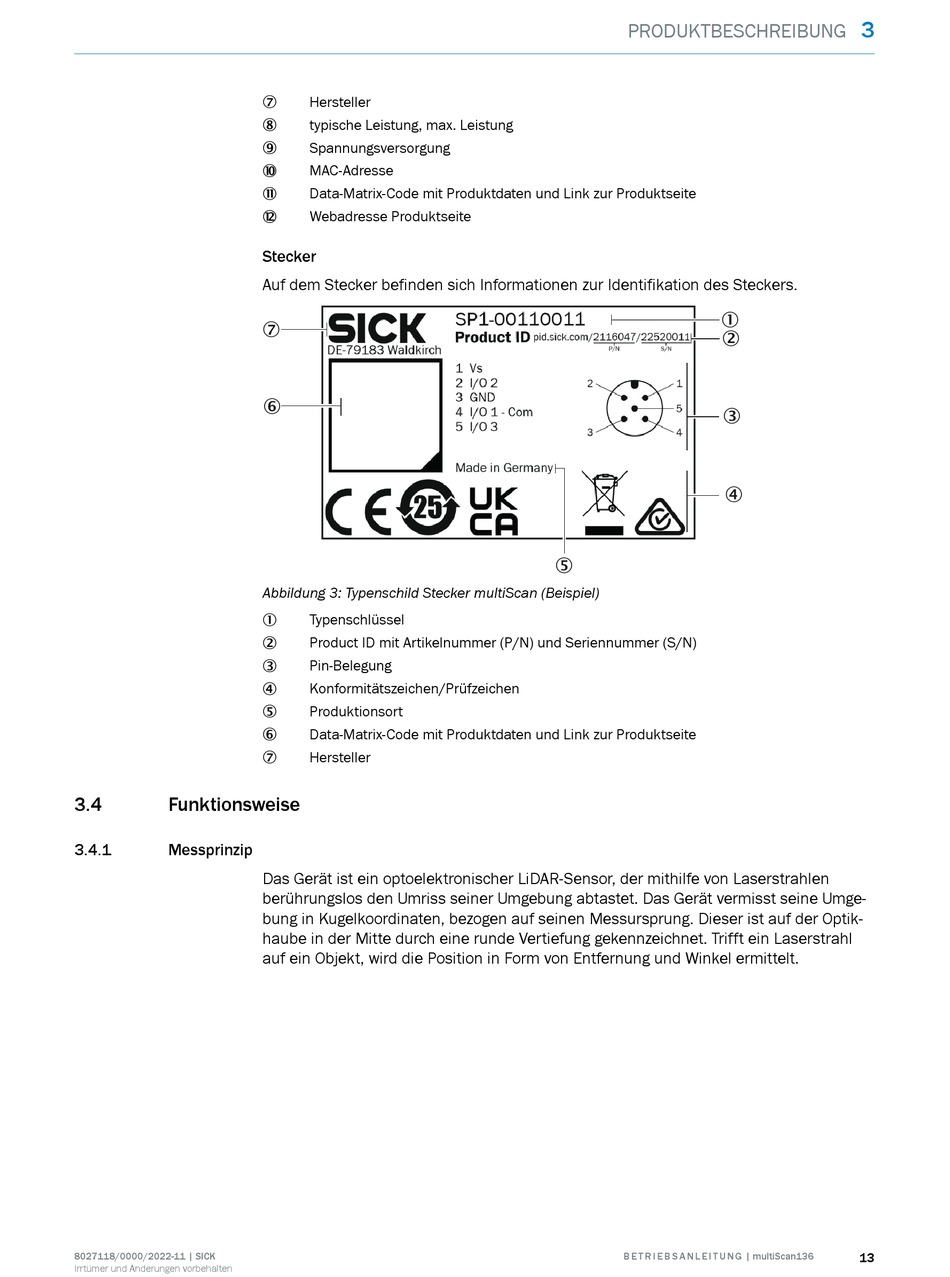

Abbildung 3: Typenschild Stecker multiScan (Beispiel)
Typenschlüssel
1
Product ID mit Artikelnummer (P/N) und Seriennummer (S/N)
2
Pin-Belegung
3
Konformitätszeichen/Prüfzeichen
4
Produktionsort
5
Data-Matrix-Code mit Produktdaten und Link zur Produktseite
6
Hersteller
7
Das Gerät ist ein optoelektronischer LiDAR-Sensor, der mithilfe von Laserstrahlen
berührungslos den Umriss seiner Umgebung abtastet. Das Gerät vermisst seine Umge‐
bung in Kugelkoordinaten, bezogen auf seinen Messursprung. Dieser ist auf der Optik‐
haube in der Mitte durch eine runde Vertiefung gekennzeichnet. Trifft ein Laserstrahl
auf ein Objekt, wird die Position in Form von Entfernung und Winkel ermittelt.
