ELEKTRISCHE INSTALLATION
6.5

Anschlussschema

6.6 Gerät elektrisch anschließen
44 B E T R I E B S A N L E I T U N G | multiScan136
HINWEIS
Empfohlene Anschlussleitungen und zugehörige Technische Daten finden Sie auf der
Produktseite im Internet.
Der Aufruf erfolgt über die SICK Product ID: pid.sick.com/{P/N}/{S/N}
{P/N} entspricht der Artikelnummer des Produkts, siehe Typenschild.
{S/N} entspricht der Seriennummer des Produkts, siehe Typenschild (falls angegeben).
Anschluss PWR
2 1
5
3 4

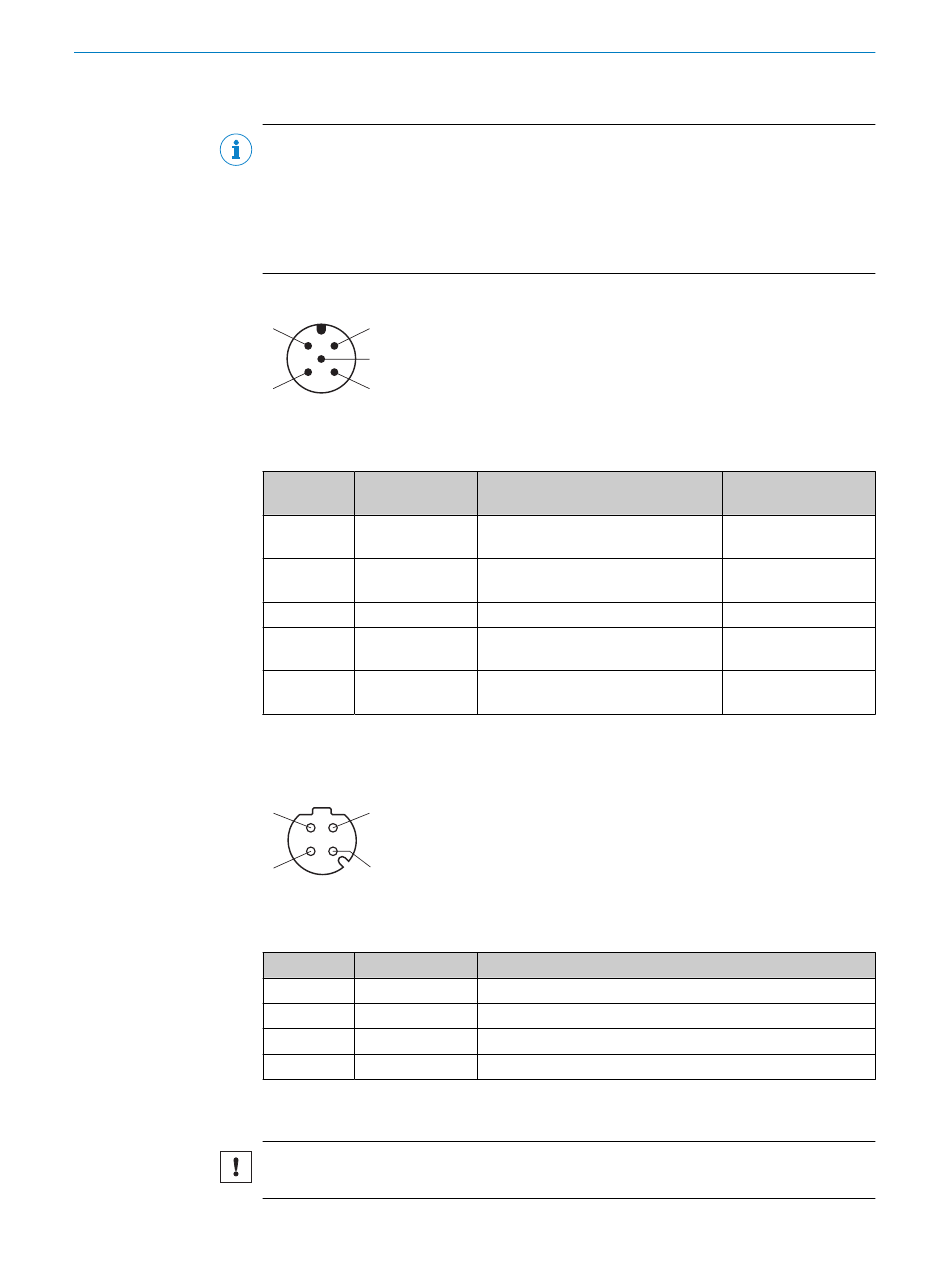

Abbildung 36: Stecker M12, 5-polig, A-codiert
Tabelle 9: Pinbelegung Anschluss PWR
Kontakt Kennzeichnung
1 Vs
2 IN2/OUT2
3 GND
4 IN1/OUT1
5 IN3/OUT3
1) Angaben nur gültig bei Verwendung der angegebenen, als Zubehör erhältlichen Anschlussleitung mit
offenem Ende
Anschluss Ethernet
1 2
4 3
Abbildung 37: Dose M12, 4-polig, D-codiert
Tabelle 10: Pinbelegung Anschluss Ethernet
Kontakt Kennzeichnung
1 TX+
2 RX+
3 TX-
4 RX-
WICHTIG
Verdrahtungshinweise beachten,
Beschreibung
Versorgungsspannung:
+9 ... +30 V DC
Digitaler Eingang 2 / Digitaler Aus‐
gang 2
Versorgungsspannung: 0 V
Digitaler Eingang 1 / Digitaler Aus‐
gang 1
Digitaler Eingang 3 / Digitaler Aus‐
gang 3
Beschreibung
Sender+
Empfänger+
Sender-
Empfänger-
siehe „Verdrahtungshinweise", Seite
Adernfarbe Art.-Nr.
2095733
1)
Braun
Weiß
Blau
Schwarz
Grau
39.
